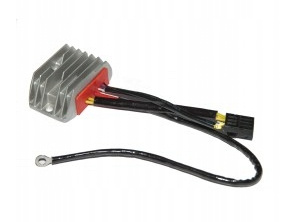

Ref4491 saprisa регулятор напруги hatz дизель 12v

Заміна:

REF4491, 4491 (SPARISA)

REF4291, 4291

17-0593, 170593

012481211

Регулятор Hatz:

01248102

01248123

012481211

DUCATI:

343650

Використовується в:

HATZ, BITTELLI

ДВИГУН 1D80 HATZ

HATZ:

2003 , 2G40H [3H2XL]

091170333359

2G30, ТАКОЖ

SAPRISA 14V 30A

Регулятор з мостом

REF4491

W6A 30

V=14

1115 ~ + L.E. /.

Виходи:

~,~,B+,LE,o/o

W

~,~ - жовтий

B+,+ - червоний

L,LE - білий

C,o/o - чорний

W - синій

Опис виходів, як зазначено на червоному ізолятор:

~~ - два жовтих дроти, виходи від генератора

B+ - товстий червоний дріт - плюс від акумулятора

хрестик у колі (білий дріт) - це лампочка/індикатор зарядки

W у колі (синій дріт) - вихід на тахометр/години тощо.

брелок (чорний дріт) - вимикач/ключ/кнопка запалювання

Подібним регулятором є REF7493, який має кілька додаткових захистів.

REF4491 не має цих додаткових засобів захисту.

------------------------------------------------------

REF4291 сумісний з регулятором REF4491, тільки цей має додатковий вихід "W", тобто тахометр

Відстань: 92,0 мм

Кабелі, що ведуться від регулятора в рукавах.

B+ товстий, довгий, оброблений стібком.

Решта йде в пластиковий куб, (W-синій) виводиться в окремий куб.

----------------------------
