Редуктор тиску, фільтр, осушувач, маслянка 1/4

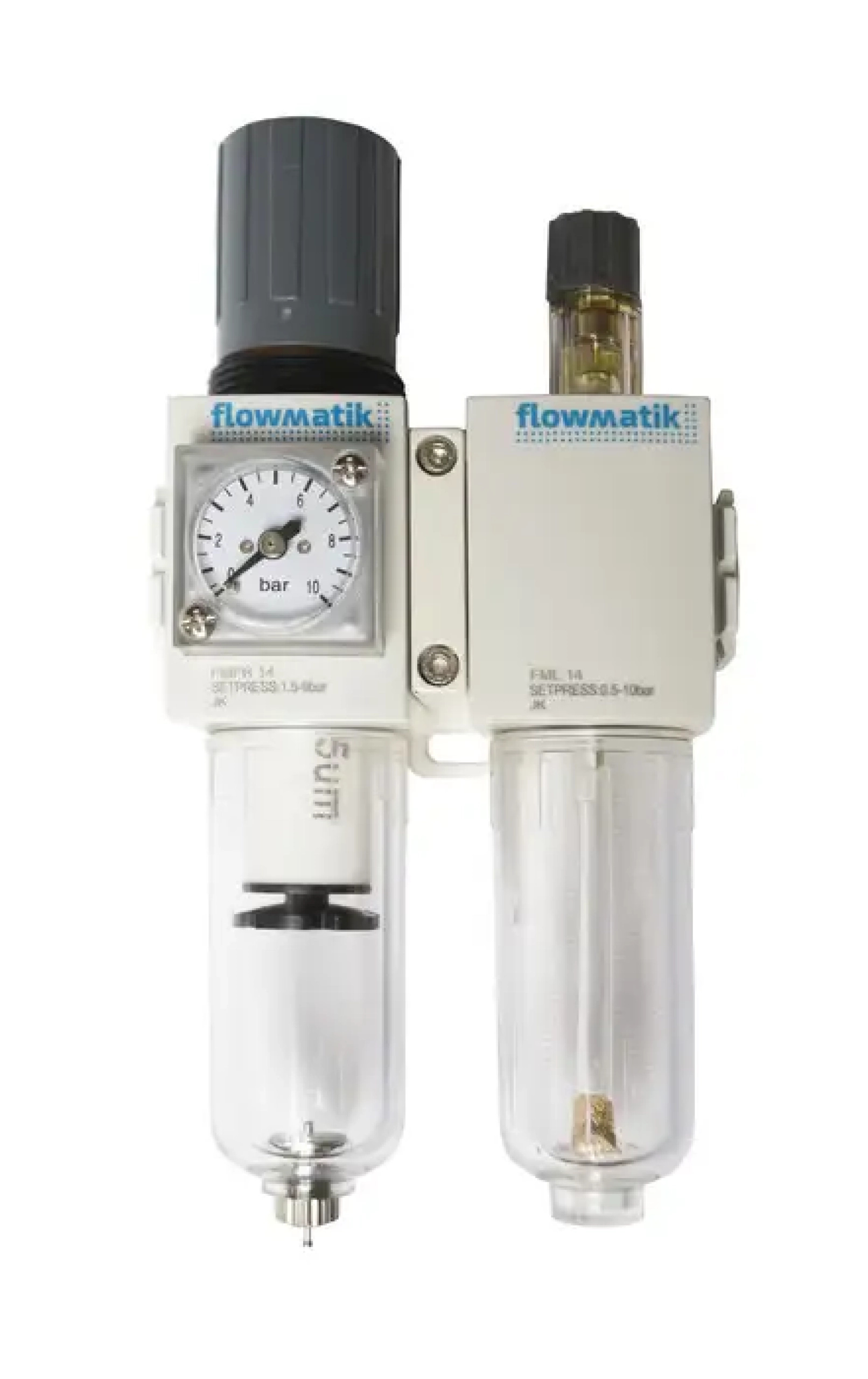

Блок підготовки повітря FR+L, серія Flowmatik із вбудованим манометром, розмір 1/4 дюйма

FR+L G1 /4 блок 1 .5-9 бар, 5 м FMB 14

Технічні дані

• Гарантований тиск - 15 бар
• Мінімальний робочий тиск - 1,5 бар
• Максимальний робочий тиск - 10 бар
• Діапазон регулювання - від 1,5 до 9 бар
• Робоча температура - 5~60°C (без замерзання)
• Середовище - стиснене повітря
• Фільтрація - 5 м
• Матеріал скла - полікарбонат

Три в одному

Повітряний блок містить маслозйомник і регулятор з манометром, фільтр і гідрозатвор, тому вам більше не доведеться купувати ці пристрої окремо.

Корисним рішенням є можливість зафіксувати ручку регулювання в будь-якому положенні, натиснувши її вниз.

Великою перевагою є простий демонтаж бака з байонетним кріпленням.

Блок підготовки повітря має модульну структуру, але елементи можна міняти місцями в одній серії.

Застосування

Повітроочисні станції відіграють ключову роль у пневматичних системах: вони забезпечують правильну та безвідмовну роботу пневматичних систем, захищають від небажаного забруднення, вологи та коливань тиску.

Першим завданням є очищення стисненого повітря від води, масла та твердих часток. У представленій моделі відведення конденсату відбувається шляхом натискання зливного клапана вгору.

Ще однією основною функцією блоку є зниження тиску до необхідного робочого рівня.

Останнім завданням системи є змащування стисненого повітря, що має на меті зменшити знос рухомих частин пристроїв.

Зазвичай перед системою підготовки повітря використовуються клапани, щоб відключити їх живлення. Водночас у закритому стані ці клапани дозволяють вентилювати установку за клапаном.

Встановлення

Швидка установка комплекту підготовки стисненого повітря можлива завдяки оптимізованим системам підключення. Завдяки їм ми досягаємо швидкої збірки та налаштування на 1/4 оберту затискного кільця.

Технічне обслуговування блоків підготовки повітря

Періодична перевірка правильності роботи блоків підготовки повітря є важливою під час перевірки та діагностики.

Конденсат, який збирається в контейнері фільтра, не повинен перевищувати певного рівня. Для відводу конденсату назовні на дренажний клапан встановлюється патрубок, зазвичай розташований в нижній частині ємності.

Вибір правильного масла також важливий. Вважається, що однієї краплі олії вистачає на 300-600 літрів повітря. Регулювання здійснюється за допомогою ручки. Пристрій автоматично забезпечує відповідну дозу масла пропорційно потоку повітря. Не забувайте доливати масло за допомогою спеціального з’єднання, розташованого в маслянці. Масло також можна заливати безпосередньо в бак, але не рекомендується перевищувати максимальний рівень масла.
