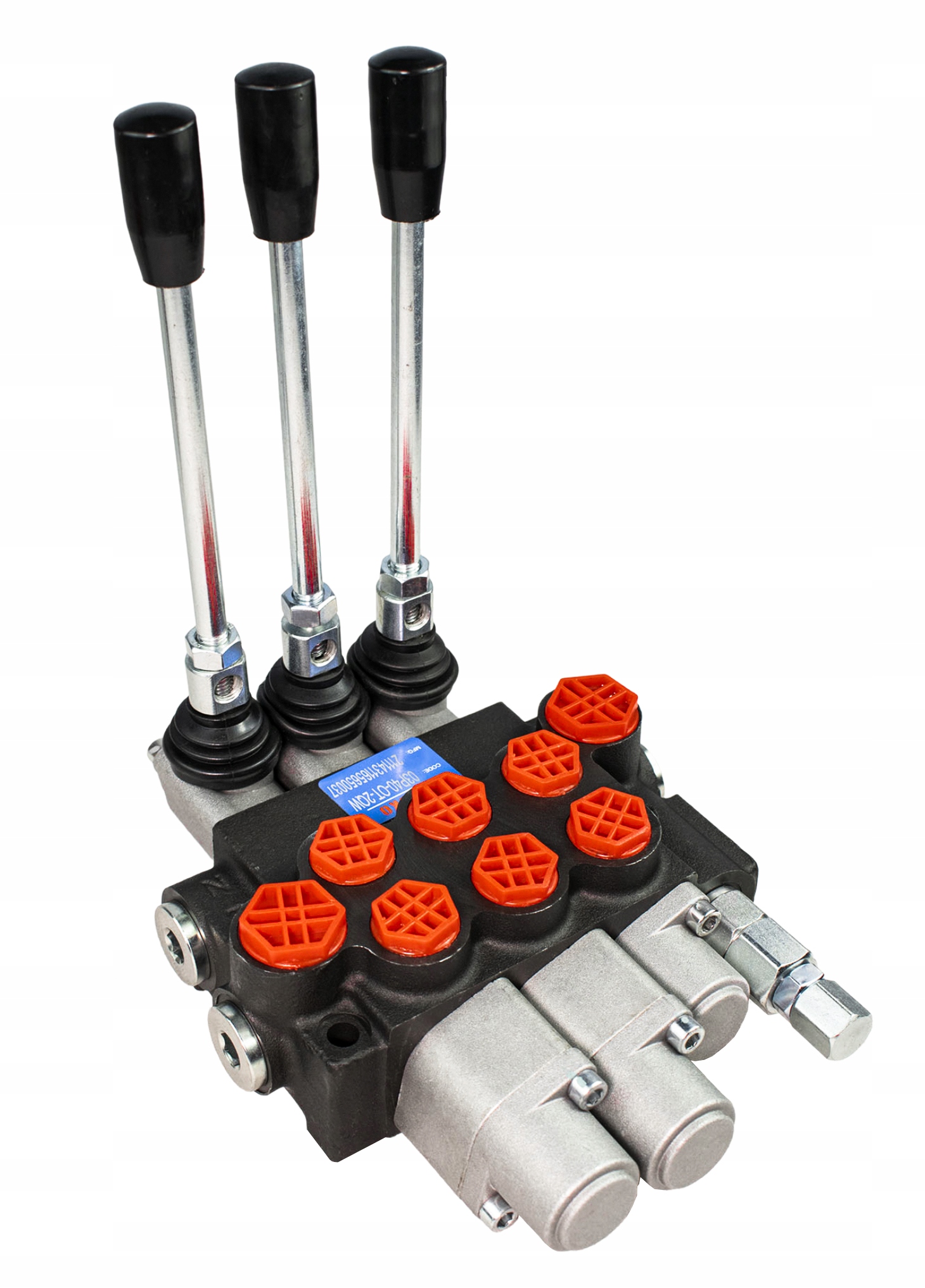

03P40 - СПЛІТТЕР 3 СЕК 1 СЕК ЗАСУВКА 1 СЕК ПЛАВАЮЧА

технічні характеристики:

• кількість секцій:3
• встановлення запобіжного клапана:180 бар
• максимальний тиск:250 бар
• максимальна витрата:40 л/хв
<відстань між секціями:35 мм
• споряджена маса:6,57 кг
• типове застосування:силова гідравліка
• плаваюча секція знаходиться на останній секції

опис секції:

секція 1 - секція на пружині:секція керується трипозиційним важелем (1-0-2) на пружині, так що важіль автоматично повертається в нейтральне положення при відпусканні.

секція 2-двостороння засувка:  ця секція відмінно підійде для пристроїв, що працюють довгий час в одному положенні і не вимагають постійного утримання руки на важелі - наприклад, під гідравлічний двигун. Важіль має 3 позиції: 1-0-2. При переміщенні важеля в будь-яку позицію він залишається в заданому положенні.

Секція 3-плаваюча секція з засувкою: третя секція-це плаваюча секція, яка дозволяє вільно переміщати шток поршня в гідравлічних циліндрах, так що елементи, що контактують з землею (наприклад, снігоочисник), вільно плавають на невеликих нерівностях, що гарантує безпечну і стабільну роботу пристрою.завдяки використанню засувки на плаваючій секції оператору не потрібно постійно тримати руку на важелі .

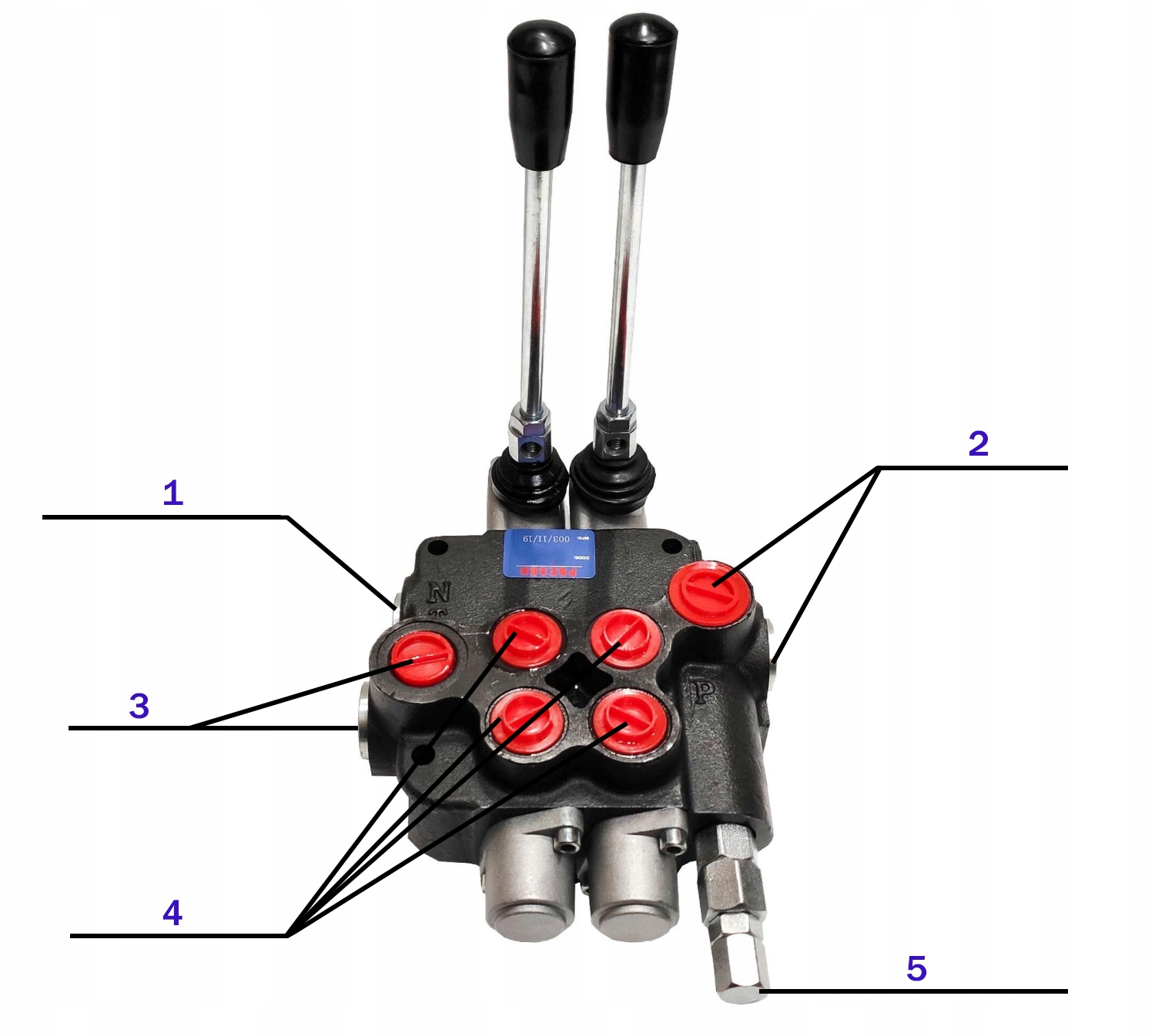

послідовне підключення (1) N: Внутрішня різьба BSP 1/2"

живлення від насоса (2) p: Внутрішня різьба BSP 1/2"

повернення до резервуару (3) T: Внутрішня різьба BSP 1/2"

вихід на секції (4): Внутрішня різьба BSP 3/8"

запобіжний клапан: (5)

✅ дія важеля плаваючої секції (секція № 3):

• нейтральне положення 0 – масло направляється на перелив
• робоче положення 1 – потік масла – в разі приводу шток поршня забирається.
• робоче положення 2 - попереднє  - потік масла - у разі приводу шток поршня висувається.
• робоче положення 2-кінцеве - потік масла-в цьому положенні спрацьовує засувка і утримує важіль в плаваючому положенні.
