Підйомник двоколонковий 4T ELPRO AUTOMAT + масло

2 x 5L + анкери + допомога майстерні з МОНТАЖУ

УСЕ, ЩО ВАМ ПОТРІБНО, В ОДНОМУ МІСЦІ

- НАВЧАННЯ З МОНТАЖУ ПІДЙОМНОГО ТРАНСПОРТУ

• Електрогідравлічний підйомник
• Механічна синхронізація на рівні підлоги
• Електромагнітне блокування висоти розблоковується автоматично
• Автоматичне блокування руки під час підйому
• Запобіжні пристрої відповідно до стандарту EN1493:2010

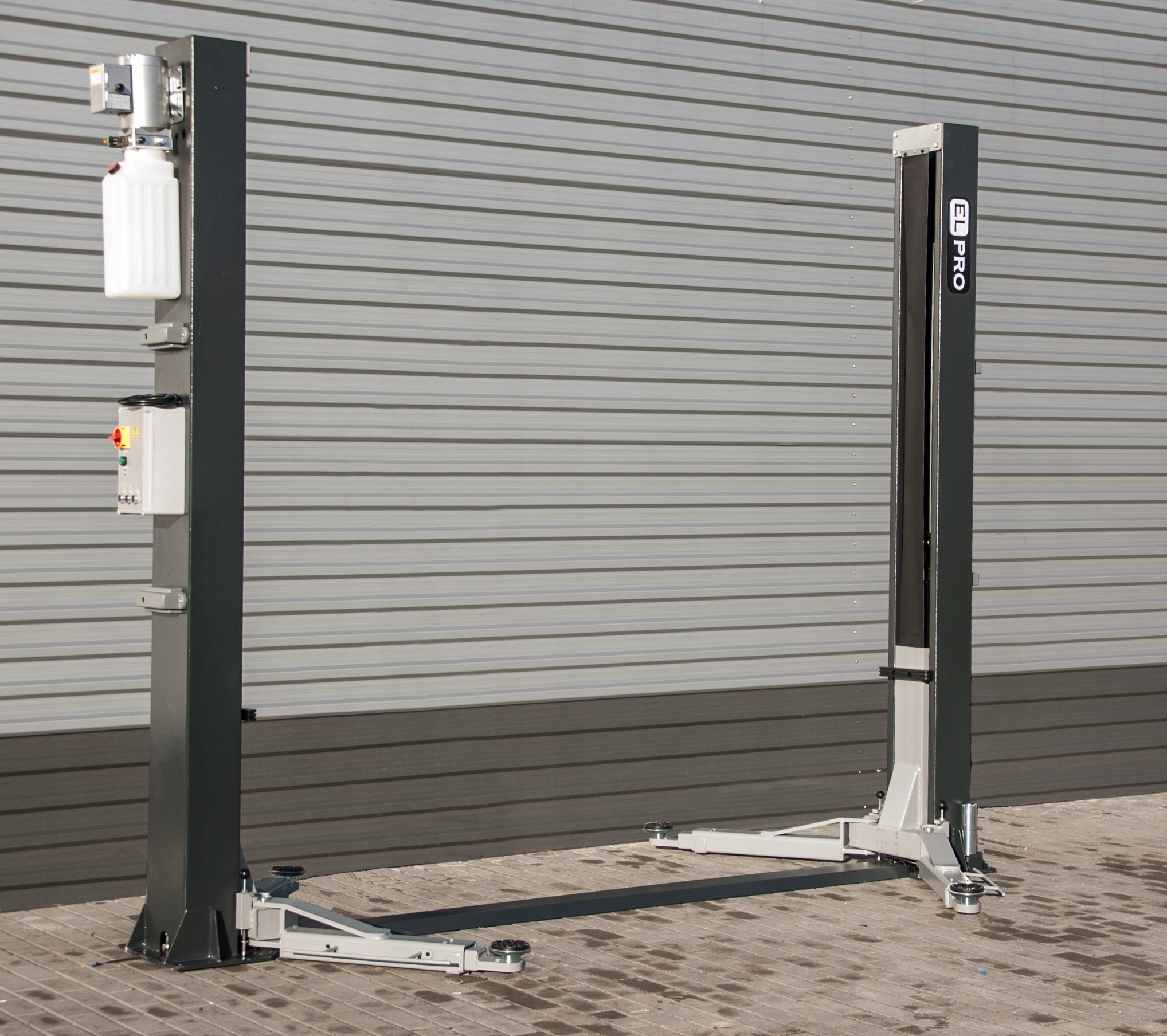

• Двоколонний електрогідравлічний підйомник ELPRO вантажопідйомністю 4 тонни.
• РОЗРОБЛЕНО ДЛЯ АВТОБУСІВ ТА ЛЕГКОВИХ АВТОМОБІЛІВ
• РОЗЕТКА 230 В

Технічні дані:

• вантажопідйомність: 4000 кг
• загальна висота: 2822 мм
• висота підйому: 96–1900 мм
• відстань між зовнішніми колонами: 3380 мм
• відстань між внутрішніми колонами: 2770 мм
• Короткі кронштейни з двох частин: 720–1150 мм
• 2-компонентні довгі плечі: 720-1150 мм
• потужність двигуна: 2,2 кВт
• живлення: 400 В / 50 Гц
• вага: 560 кг

------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -- --------------

ФОТОГАЛЕРЕЯ

ТЕХНІЧНІ КРЕСЛЕННЯ ТА ВИМОГИ ДО ОСНОВИ

Вимоги до землі – двоколонний підйомник

Підйомник слід розміщувати на рівній, сухій основі, очищеній від пилу та інших забруднень.

Підлога повинна бути зроблена як мінімум 28 днів до дати встановлення.

Мінімальні умови фундаменту повинні бути такими:

• Клас бетону мін. B25 або вище
• Мінімальна товщина основи: 30 см
• Несуча здатність поверхні становить мінімум 2,1 кг/мм2
• Мікроармування або армування менше 20 см від поверхні підлоги допускається.
• Ці властивості повинні бути гарантовані на мінімальній площі 4000 мм завширшки, 1500 мм завдовжки
• Допустима нерівність підлоги: 5 мм
• ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Підготуйте 4-жильний кабель перерізом 2,5 мм2.

СХЕМА № 1 – плоска фундаментна плита

Лава з розмірами мін. ширина 4000 мм, довжина 1500 мм, товщина мін 30 см, бетон мін. B25

СХЕМА № 2 – дві опори для колон

Дві опори розміром 1 м х 1 м, товщиною мін. 50 см, бетон мін. B25

1- Відстань від основної колони до стіни 70 см

2 - Відстань друга колона - стіна мін. 70 см

3 -  Відстань від колони до стіни 3200 мм

4 -  Відстань колона - стіна 3200 мм

5 - Необхідна висота стелі – в залежності від обраної моделі
