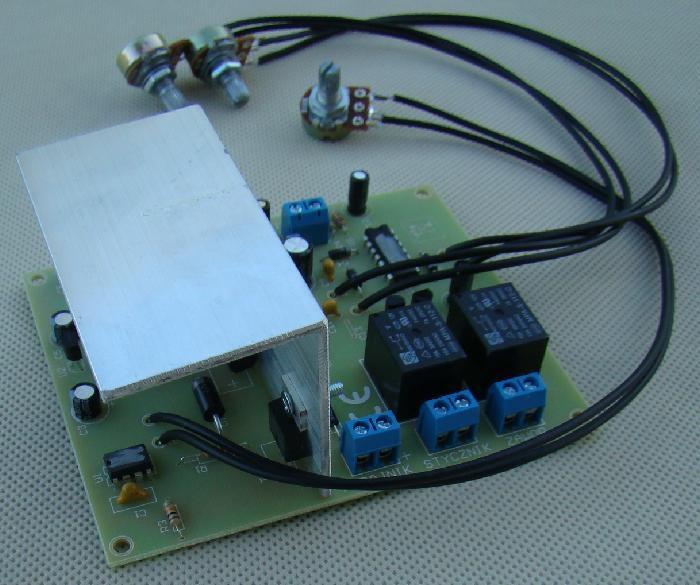

універсальний модуль електроніки управління мигоматом
.
сучасний модуль, виконаний в цифровій техніці
| Стан | Новий |
|---|
| Стан | Новий |
|---|
універсальний модуль електроніки управління мигоматом
.
сучасний модуль, виконаний в цифровій техніці
підходить для будь-якого однофазного, міжфазного (400 В) або трифазного зварювального напівавтомата. <е>.
модуль виконує наступні функції: < /b >
- включення і виключення головного трансформатора (управління контактором - вихід замикання NO)
- плавне регулювання швидкості подачі дроту в діапазоні 5-95%
- контроль витрати газу (замикає вихід NO) - захисний газ подається за 0,2 секунди до початку зварювання, відключення витрати газу регулюється плавно в діапазоні близько 1-4 секунд. Завдяки цьому процес зварювання починається в газовій оболонці, немає затримки, яка потрібна газу від включення клапана до надходження в патрон, вихід газу після завершення зварювання захищає нагрітий ділянку зварного шва, запобігаючи окислення
- управління затримкою відключення зварювального струму в діапазоні близько 0,2-1 секунди-це дозволяє - при більш високих швидкостях подачі дроту "пропалити" до кінця провід, що виходить під дією імпульсу-інерції пристрою подачі дроту
- має випрямний міст і фільтруючу систему живлення двигуна подачі дроту
- має захист від перенапруги, а також сучасний полімерний запобіжник для блоку електроніки, це професійний драйвер
підключення тривіально просто
входи:
- вхід на кнопку управління замиканням в зварювальному патроні (NO)
- Вхід живлення на трансформатор 24VAC (допустима напруга живлення 20-26vac)
<е>.
виходи:
- на двигуні подачі дроту 24 В з максимальним струмом 5а (тобто близько 120 Вт): двигун живиться безпосередньо від електроніки модуля
- на газовому електромагнітному клапані (реле короткого замикання без максимального струму 5а)
- на контактор головного трансформатора-зварювання - (вихід реле короткого замикання NO-max струм 5А)
<е>. <е>..
двигун подачі дроту живиться безпосередньо від роз'єму на платі модуля.
<е>.
виходи газового соленоїда і зварювального контактора-це виходи реле короткого замикання (вони працюють як вимикачі короткого замикання), тому ми підключаємо послідовно між джерелом живлення соленоїда і контактора (зазвичай трансформатор 24 В змінного струму) і тільки що заміненим контактором і електромагнітним клапаном. Приклад підключення на малюнку вище.

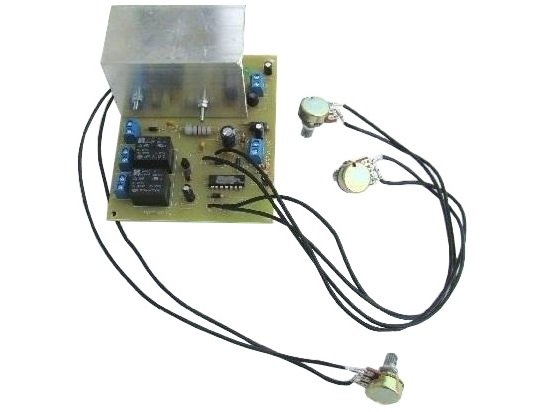

контролер має 3 регуляторних потенціометра:
- потенціометр, підключений в пункті P1 / P2, регулює швидкість двигуна подачі дроту
- потенціометр, підключений в пункті P3 / P4, регулює час вимикання контактора зварювального струму після відпускання кнопки зварювання
- потенціометр, підключений в пункті P5 / P6, регулює час виключення газового соленоїда після відпускання кнопки зварювання
<е>.
модуль електроніки повинен бути закріплений таким чином, щоб забезпечити безперешкодну циркуляцію повітря і далеко від нагрівальних елементів. При необхідності використовуйте вентилятор охолодження контролера.
ТЕХНІЧНІ характеристики:
- електроживлення електроніки змінною напругою 24 В змінного струму (20-26 В змінного струму)
-максимальне споживання струму контролером (при відключеному двигуні, соленоїді і контакторі) 0,2 а 24 в
- максимальне споживання струму двигуном подачі дроту 5A
- максимальне навантаження на виходи соленоїда і контактора 5A
- допустима температура робоча електроніка від +5 до +50C
- зелений світлодіодний індикатор вказує на живлення електроніки
- розмір плати 11x9 см, Висота (в найвищому місці ) 7 см
.
модуль абсолютно новий.
