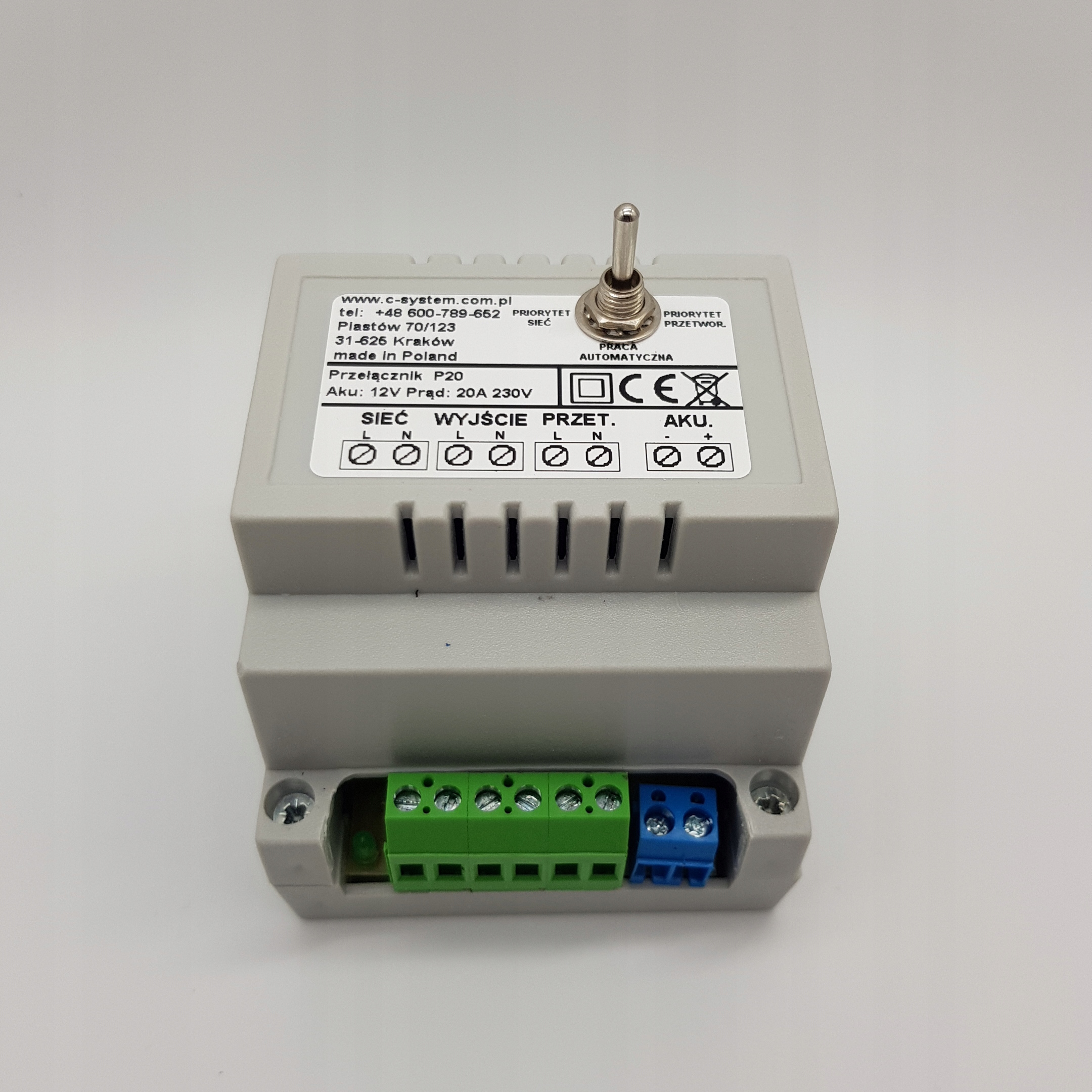

Переключатель инверторной сети приоритет работы P 20

P 20 12 В

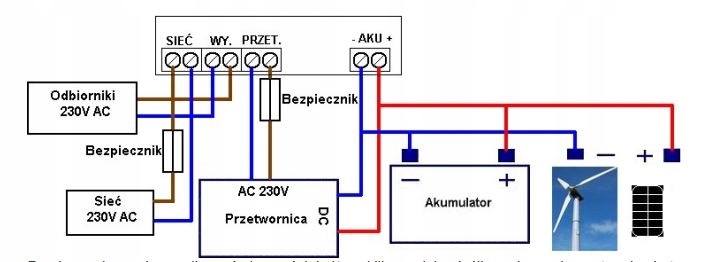

целью устройства является питание приемников переменного напряжения 230 В от электросети или преобразователя напряжения, подключенного к батарее, заряжаемой фотоэлектрическими элементами, ветряными или водяными турбинами.п>

Напряжение аккумулятора (управляющего работой)  - 12 V

Максимальный ток - 20 А для 230 V - 4600

Тип аккумулятора

свинцовые автомобильные, гелевые, AGM, тяговые

кислотные аккумуляторы

Предохранитель внешний  - 16 А

Порог переключения на преобразователь - 13,5 V

Порог переключения на сеть, - 11 V

Время переключения - 0,3 s

рабочая Температура -  -10°C - 50°C

устройство должно переключаться между питанием от электросети и питанием от инвертора в зависимости от: уровня заряда батареи, наличия напряжения сети и преобразователя. Переключатель непрерывно контролирует уровень заряда батареи, а также наличие напряжения сети и преобразователя. Можно работать в трех режимах: автоматическом, сетевом приоритете и инверторном приоритете.п>

автоматическая работа

при работе в автоматическом режиме при наличии обоих напряжений ток будет вытягиваться из электросети и направляться на выход. Когда вы достигнете 13,5 В на одной батарее, переключатель переключится на питание от инвертора, и загорится индикатор, указывающий на работу от инвертора. Возврат к электросети произойдет после падения напряжения на батарее ниже 11 В. цикл будет повторяться. Напряжение 13,5 В было выбрано так, чтобы переключение происходило только при работе генерирующих устройств и заряженной батарее. Порог 11v предотвращает глубокую разрядку аккумулятора, тем самым значительно продлевает срок его службы. Когда присутствует только напряжение сети, ток будет выводиться из сети независимо от уровня заряда батареи. Когда присутствует только напряжение преобразователя, ток будет вытягиваться из преобразователя независимо от уровня заряда батареи. В следующей таблице показано, как работает переключатель
