опис продукту: < /b >

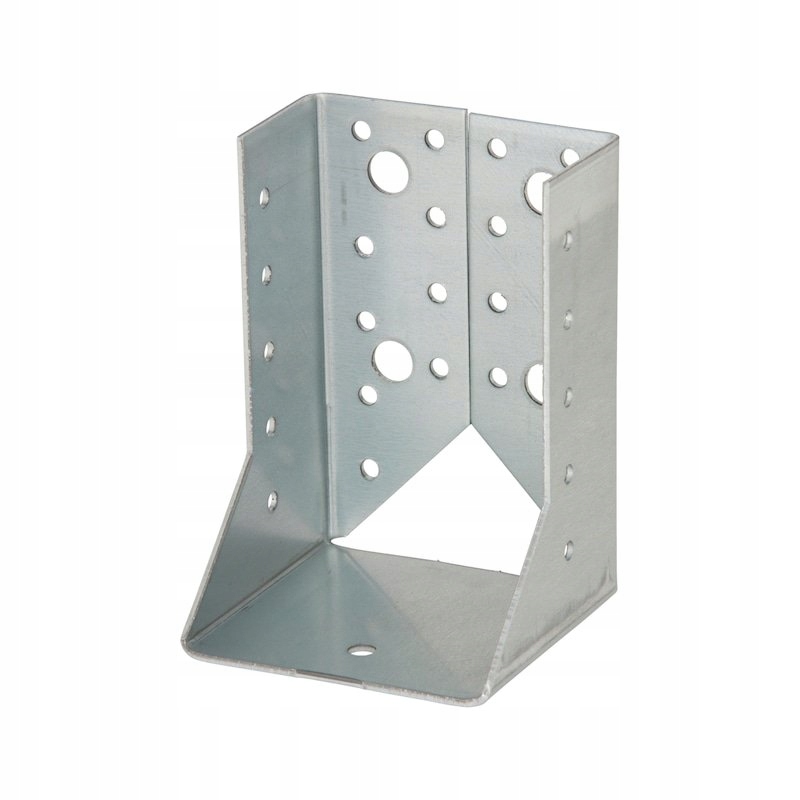

Wurth наконечник для балки 2,0 мм 25 шт.< / п> опис
одноелементний фітинг для балки з внутрішніми крилами для з'єднання балок зі стійками на видимих ділянках. Адаптація до сполук типу дерево / дерево, дерево / бетон або дерево / сталь.
- балки з однією віссю можуть бути з'єднані зі стійками однакової ширини
- крила, нахилені всередину
- оцинкований лист з обох сторін (S250GD + Z275 [прибл. 20 мкм]), товщина 2,0 мм відповідає стандарту EN 10326: 2004
- для класів застосування 1 і 2, що відповідають стандарту EN 1995: 2013
Примітка
необхідно дотримуватися зазор між краями цвяхів в стійці, щоб забезпечити відповідність стандарту EC5.
діаметр гвинтів / гвинтів може бути на 2 мм менше діаметра отвору
необхідно дотримуватися основних вимог схвалення для вбудовування окремих елементів.
доступні робочі документи:
таблиці навантаження і докладні інструкції можна знайти на сайті www.wuerth.de/holzverbinder.
ETA-09/0021
можливі технічні зміни! застосування
область застосування
несучі з'єднання дерев'яних балок з деревом, бетоном або сталлю на видимих ділянках
інструкція < /B >
відповідні кріплення:
- ребристий цвях відповідає стандарту EN 14592 4,0 x 40 x 100 мм.
- з'єднувальний гвинт ASSY 3.0 відповідає стандарту ETA 11/0190: діам. = 10,12 мм
- гвинти відповідно до специфікації виробника: діаметр. = 10, 12 мм
- рекомендовані кілочки для вбудовування в бетон: в-BS; в-фазах; WVIZ; в-VM 250
- бренд: Würth
- номер деталі: 0681110160
- блок: шт.
- упаковка: 25 шт.
- ширина x висота: 120 x 160 мм
- товщина: 2 мм
- кількість отворів діаметром 5 мм в додатковому носії nJ + основний носій nH: 16 + 26 шт
- кількість отворів діаметром 13 мм в додатковому носії nJ/основний носій nH: 0 + 4 шт.
- вага: 518 г
- глибина нижньої сторони: 80 мм
- матеріал: сталь
- покриття: оцинковане
- ширина крила на гайку: 34 мм
- твердження: ETA-09/0021
- маркування матеріалу: s250gd
- стандарт матеріалу: DIN EN 10326:2004
- кількість деталей: 1 шт
- глибина зверху: 42 мм
