ЗАХИСТ АКУМУЛЯТОРА 12V 70A-ПОЛЬСЬКИЙ

захист акумуляторів 12V max 70A

.

Особливості моделі: Польський продукт, має світлодіодний індикатор включення приймача і кнопку аварійного включення приймача. Він має невеликі розміри і мінімальне падіння напруги (нижче 0,1 В) від акумулятора на навантаження!

.

Управління сучасним процесором, має затримку вимикання і регулювання напруги відключення акумулятора.

.

захист акумулятора 12 В від занадто глибокого розряду.

захист контролює напругу на батареї, щоб вона не розряджалася нижче мінімального порогу (зазвичай 10,5 в). Коли акумулятор досягає межі напруги цього порогу, захист відключає приймачі від акумулятора.

захист звільняє від необхідності постійно контролювати акумулятор, щоб не розрядити його нижче рекомендованого виробником акумулятора напруги. Батарея, розряджена нижче 10,5 в, втрачає ємність і цикли зарядки

захист може використовуватися з усіма батареями 12 В (гелевими, свинцевими і т. д...).

максимальне споживання струму приймачем від акумулятора становить 70а .

.

захист має 4 дроти:

- чорний-мінус живлення самого захисту

- Червоний-плюс живлення самого захисту

- 2x синій-це вихід захисту від короткого замикання (включає підключений приймач)

типове підключення (управління з плюса) на наступній схемі:

- червоний: + 12V батареї

- чорний: - 12V батареї за запобіжником b

- перший синій : - 12V батареї за запобіжником b

- другий синій: до приймача (управління плюсом)

.

як видно на схемі, приймач (тут лампочка) постійно підключений до мінуса батареї, а від плюса контролюється захистом. Запобіжник B слід вибирати в залежності від передбачуваного навантаження і не більше 70а (рекомендується Макс 50-60а). Запобіжник повинен бути закріплений на самій клемі акумулятора, а відразу за ним слід підключити мінусові (чорні) дроти запобіжника і приймача. Так само дроти до плюса: червоний і синій повинні бути з'єднані один з одним лише при клемі плюса акумулятора. В результаті можливі (навіть невеликі) падіння напруги в проводах від батареї до приймача не будуть підробляти показання напруги батареї через захист. Звичайно, дроти до приймача завжди повинні використовуватися якомога коротше і з максимально можливим перетином, адекватним споживаному приймачем струму.

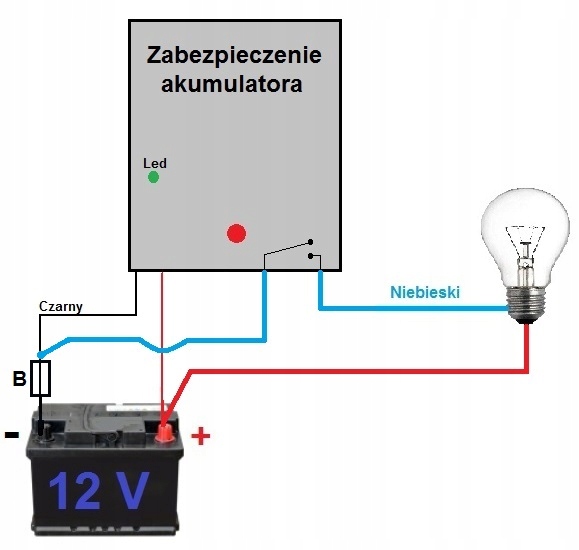

також можна управляти приймачем з мінуса (плюс постійно), як показано на схемі поруч з.

У цьому випадку приймач постійно підключається до плюса акумулятора, а захист включає і відключає його живлення від мінуса. Аналогічно слід використовувати запобіжник b і підключити дроти за схемою до самих клем акумулятора.

принцип роботи: < /b >

для захисту ми підключаємо приймач, який ми хочемо живити від батареї 12V відповідно до наведеної вище схеми, а потім підключаємо захист до батареї 12V. якщо напруга батареї вище порога включення (зазвичай 13,0 V), захист включається автоматично. Якщо напруга батареї менше (але більше порога вимикання – зазвичай 10,5 в), запобіжник активується натисканням кнопки. Однак, якщо напруга акумулятора буде нижче порогу вимкнення, і ми спробуємо запустити його кнопкою, то, звичайно, захист не ввімкнеться і повідомить нам про це 2-кратним миготінням світлодіода.

з цього моменту приймач живиться від акумулятора. Під час роботи напруга на акумуляторі буде знижуватися в міру його розрядки. Коли він опускається нижче порогу вимкнення (зазвичай 10,5 В), захист вимикає приймач (світлодіод вимикається), не даючи батареї розряджатися.

.

захист має затримку вимикання приймача (приблизно 6 секунд), тобто приймач буде вимкнений, коли напруга батареї буде залишатися нижче порога вимикання не менше 6 секунд. Це захищає від випадкового вимкнення, оскільки деякі пристрої (наприклад, двигуни) споживають більший струм під час запуску – напруга акумулятора може тимчасово "сидіти" - так що такі короткі (наприклад, 1-2 секунди) зниження напруги акумулятора не спричинять помилкових відключень захисту. Під час зворотного відліку затримки вимкнення світлодіод повільно блимає. <е>.

коли захист вимикає приймач, світлодіод згасне і буде циклічно блимати кожні 5 секунд або близько того.

повторне включення безпеки відбудеться, якщо:

- автоматично, коли напруга на батареї перевищує поріг включення (батарея буде заряджена або змінена) або

- вручну кнопкою за умови, що напруга на цій батареї підніметься вище порога виключення.

включення кнопкою (аварійне) корисно, коли після розрядки акумулятора і очікування певного часу (коли акумулятор в якійсь мірі відновиться і напруга на ньому трохи збільшиться ) і ми повинні обов'язково включити приймач, живити його від тієї ж батареї.

пороги виключення і включення.

користувач має можливість вибрати поріг виключення і включення за допомогою 3 перемичок. Перемички розташовуються під кришкою, необхідно відкрутити кришку (1 гвинт) і при відключеному живленні акуратно зняти вибрані перемички на свій розсуд.

.

перемичкою " C " встановлюємо поріг включення:

- перемичка встановлена означає 13,0 в

- перемичка знята означає 12,5 в

.

перемички "A" і "B" використовуються для установки порогу виключення, і у нас є 4 варіанти напруги виключення:

- вимикання при 10,5 в (перемички A і B встановлені)

- вимикання при 10,8 в (перемичка a встановлена A B знята)

- вимикання при 11,3 в (перемичка B встановлена a a знята)

- вимикання при 11,8 в (перемички a і b зняті)

.

слід пам'ятати, що захист має затримку вимикання (близько 6 секунд) і затримку включення (близько 2 секунд). Максимальне навантаження 50А, проте, завжди варто використовувати запас: для резистивних навантажень мінімум 10-20%, а для індуктивних (мотори і т.) 30-50% через більшого миттєвого споживання струму при запуску Вт/Вт пристроїв.

ТЕХНІЧНІ характеристики:

- джерело живлення 12 В постійного струму (допустимо 9-15 в)

-поріг відключення приймача на вибір: 10,5 В / 10,8 в / 11,3 в / 11,8 в

- поріг включення автоматичного приймача на вибір: 12,5 В або 13,0 в

- аварійне включення вручну (як зазначено вище)

- Максимальний струм приймача : 70A

- падіння напруги на захисті : нижче 0,1 в

- розміри близько 8,5 x 6 x 4 см

всі напруги вказані в допуску + - 3%

товар абсолютно новий.

.
