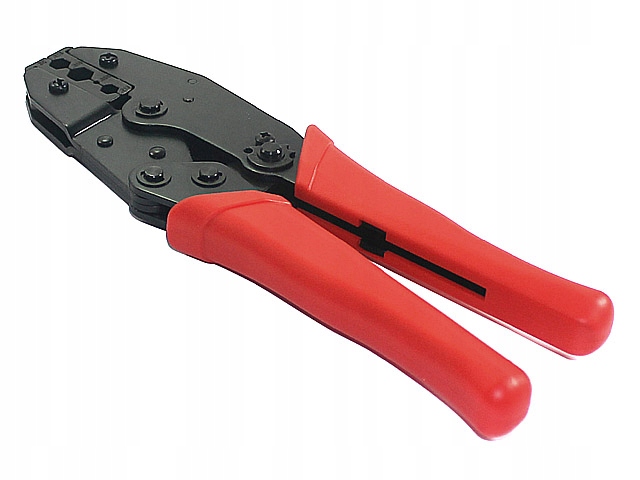

Інструмент для обтиску коаксіальних роз'ємів BNC

інструмент для обтиску коаксіальних роз'ємів RG58, rg59, RG6, RG62 HT-336c

інструмент використовується для обтиску коаксіальних (коаксіальних) роз'ємів типу F, BNC, TNC, UHF, N, SMA, FME і т.д. на коаксіальному кабелі. Інструмент дозволяє встановлювати роз'єми на кабелі типу RG58, rg59, RG6, rg62 і їх аналогах.

щелепи інструменту мають три шестигранних отвори для затиску втулок розміром 5,41 мм (0,213"), 6,50 мм (0,256") і 8,10 мм (0,319"), а також один шестигранний отвір розміром 1,72 мм (0,068") для затиску штифта роз'єму .

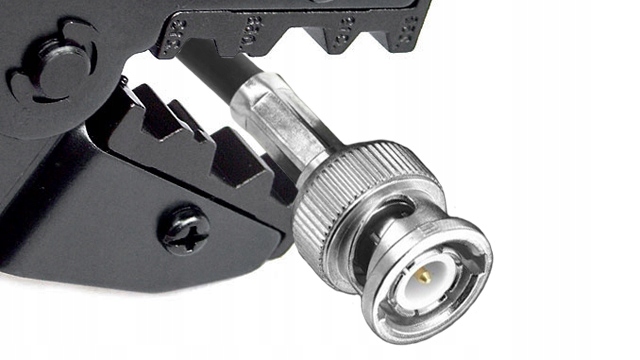

роз'єм після установки на правильно оброблений провід повинен бути вставлений в правильне гніздо щелеп інструменту і затиснутий важелі. Якщо роз'єм має контакт, то в першу чергу необхідно обжати (або припаяти) контакт на центральній жилі проводу.

рукоятка обтискного пристрою оброблена спеціальним протиковзким пластиком ,восьмипозиційна ручка для регулювання тиску, необхідного для затиску втулки, забезпечує належне притискне зусилля відповідно до специфікацій оброблюваних роз'ємів, а храповий механізм запобігає переривання затиску до досягнення повного затиску (це важлива функція для багаторазового затиску-при втомленій руці).

інструмент виготовлений із загартованої вуглецевої сталі, довжина рукоятки становить 16 см, змінні притискні щелепи з ЧПУ (точна числова обробка).

ТЕХНІЧНІ характеристики

матеріал: загартована вуглецева сталь, ручка оброблена нековзним TPR пластиком

увага! У зв'язку з тим, що стандарти типів провідників допускають відхилення в розмірах провідника (Діаметр жили, діаметр діелектрика, діаметр оболонки) до декількох десятих мм, для одного і того ж типу провідника виготовляються різні роз'єми і інструменти з різними розмірами затискних отворів. Тому, перш ніж вибрати відповідний інструмент, необхідно зіставити наявні у вас роз'єми і дроти з потрібним для них розміром клемних роз'ємів інструменту.
