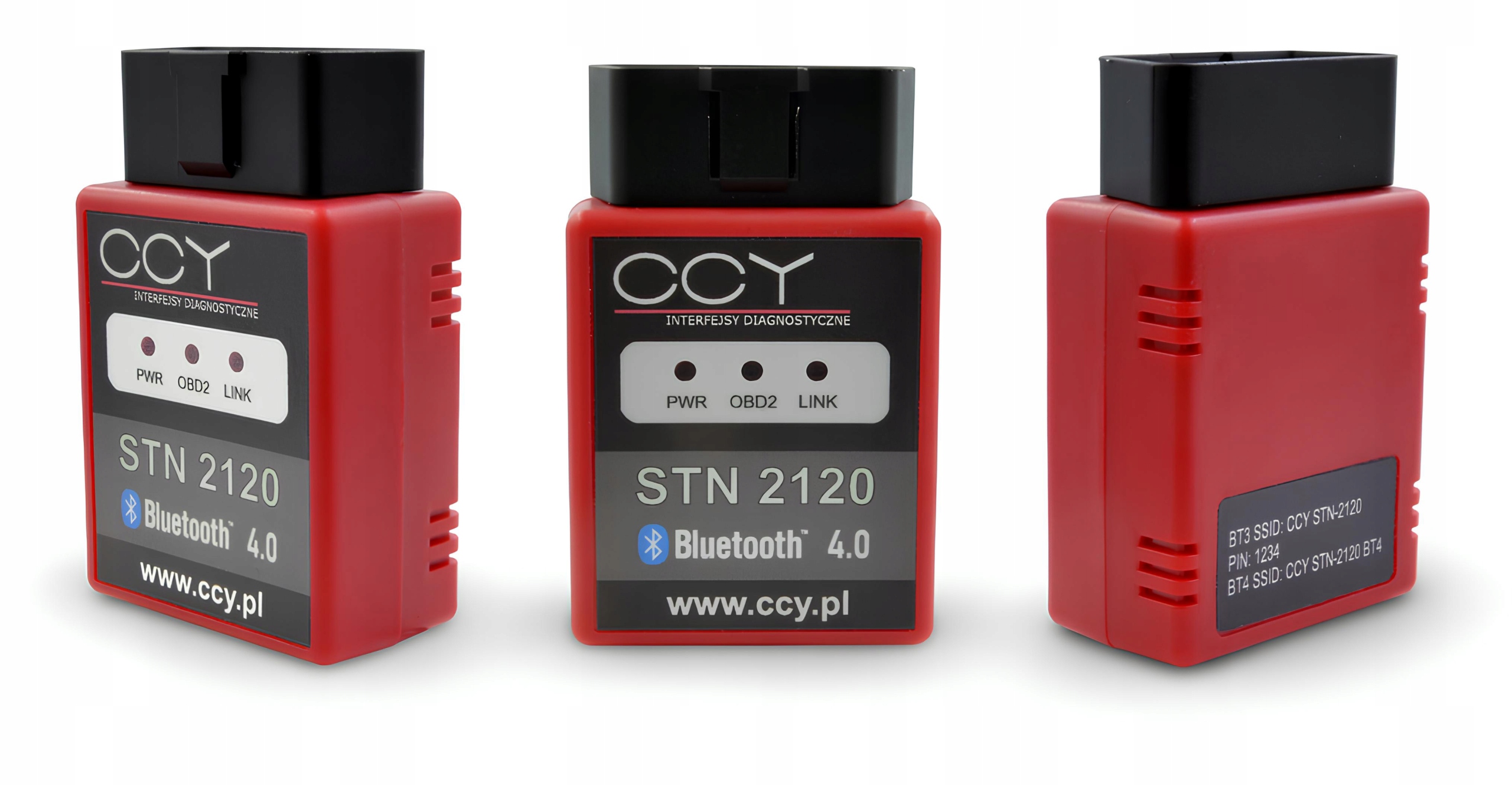

ДІАГНОСТИЧНИЙ ІНТЕРФЕЙС CCY STN2120 OBD2 BLUETOOTH 4.0

ДЛЯ СИСТЕМ ANDROID ТА IOS - УНІВЕРСАЛЬНИЙ - ПОЛЬСЬКЕ ВИРОБНИЦТВО

ПОСТАВЛЯЄТЬСЯ З СПЕЦІАЛЬНОЮ ПРОГРАМОЮ

Пропонуємо вашій увазі найновіший, професійний інтерфейс STN2120 BLUETOOTH 4.0 фірми CCY виробництва Польща, який є пристроєм, призначеним для діагностики автомобілів усіх виробників, оснащених роз'ємом OBD2 і стандартом, випускаються з 1996 року по цей рік. Його було побудовано на новій STN2120, яка є системою, яка в кілька разів швидша за звичайний ELM327.

Інтерфейс може обмінюватися даними через кабель USB, Bluetooth або WiFi. Завдяки цьому ми можемо підключатися як до комп’ютерних програм, так і до додатків для систем Android та iOS.

Пристрій дозволяє читати та видаляти помилки DTC двигуна, а також переглядати поточні значення в режимі реального часу. Завдяки автоматичній підтримці MS CAN і HS CAN він має багато інших функцій для таких автомобілів, як Ford, Mazda і Fiat.

• Оригінальна мікросхема STN2120
• Підтримка HS-CAN, MS-CAN і SW-CAN
• Підтримка 11 протоколів зв'язку
• ПОЛЬСЬКИЙ ПРОДУКТ - висока якість

РОЗШИРЕНА ФУНКЦІОНАЛЬНІСТЬ ДЛЯ БРЕНДУ FORD

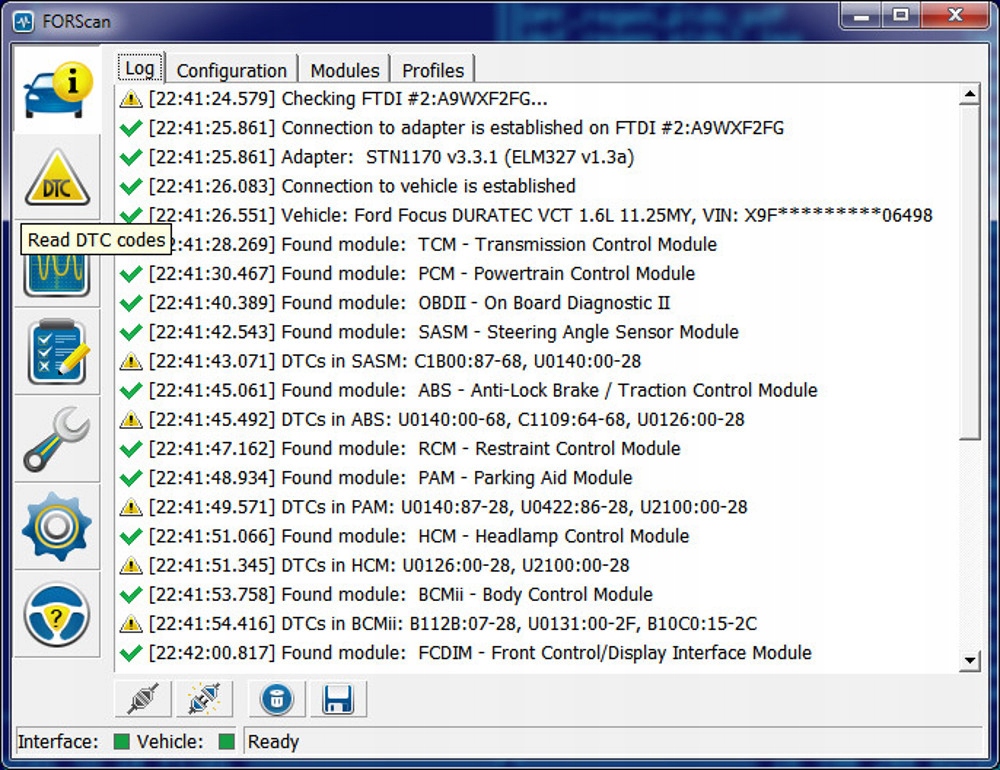

Цей інтерфейс має автоматичну підтримку протоколів HS-CAN і MS-CAN, без механічного перемикання, що дуже корисно для автомобілів FORD або MAZDA. Використання програми FORScan дозволяє розширити його функціональність і діагностувати багато системи цих марок.

ІНТЕРФЕЙСНІ ФУНКЦІЇ ДЛЯ МАРКИ FORD

• Зчитування кодів помилок
• Видалення кодів помилок
• Попередній перегляд параметрів у реальному часі
• Кодування
• Спрацьовування DPF
• Калібрування
• та багато іншого

ПІДТРИМУЄМІ МОДУЛІ - FORD

• PCM модуля керування трансмісією
• Модуль керування трансмісією TCM
• Модуль керування приводом 4x4
• Система ABS
• Електричне стоянкове гальмо EPB
• Модуль датчика кута повороту SAS
• Загальний електронний модуль
• Навігація
• Модуль керування дверима водія DDM
• Модуль керування пасажирським сидінням
• Датчик тиску в шинах TPM
• Кондиціонер
• Аудіомодуль
• Підсилювач
• Система повного приводу
• Модуль Bluetooth
• Круїз-контроль
• Електронна гальмівна система EBS
• Електронна система підсилювача керма EPS
• Модуль керування опаленням, вентиляцією та охолодженням HVAC
• Пневмопідвіска
• Модуль трейлера
• Модуль керування автоматичною коробкою передач
• Модуль керування кузовом
• програвач компакт-дисків
• та багато іншого

РОЗШИРЕНІ ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ ДЛЯ БРЕНДУ OPEL

Інтерфейс дуже добре працює з програмою ScanMyOpel , призначеною для діагностики Opel і Vauxhall. Він доступний у 3 версіях: ScanMyOpel, ScanMyOpel Lite та ScanMyOpel CAN

Програма польською мовою дозволяє діагностувати роботу двигуна, АКПП, ABS, SRS, гідропідсилювача керма та BCM.

ФУНКЦІЇ ScanMyOpel

• Моніторинг різних динамічних параметрів двигуна, АКПП, ABS, EHPS, SRS, BCM
• Читання статичних даних: ідентифікація ECU, коди помилок із їхнім поточним статусом
• Видалення кодів помилок
• Відображення діаграм параметрів Livedata
• Тестування приводів для вибраних ECU.

ScanMyOpel Я працюю з моделями

• Agila A
• Astra F (MY96 +)
• Astra G
• Corsa B (MY97+)
• Corsa C
• Frontera A (двигун 25TDS)
• Frontera B (лише двигуни X22DTH / Y22DTH)
• Meriva A
• Omega B (MY97+, крім двигунів X25XE / X30XE / X20SE / Y25DT)
• - Speedster
• Tigra (MY97 +)
• Tigra B
• Vectra B
• Zafira A

ScanMyOpel CAN підключається до моделей, яким потрібна шина CAN

• Astra J
• Astra H
• Astra K
• Vectra C
• Zafira B
• Corsa D
• Corsa E
• Знаки розрізнення
• Мокко
• Meriva B
• Zafira C

РОЗШИРЕНІ ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ ДЛЯ БРЕНДУ FIAT

Інтерфейс разом із програмами, присвяченими бренду Fiat, такими як MultiEcuScan або FiatEcuScan, дозволяє розширену діагностику модулів, які потребують інтерфейсів ELM. Деякі системи/моделі потребують відповідних адаптерів або інтерфейсу VAG KKL, які доступні на інших наших аукціонах

ФУНКЦІЇ ДЛЯ БРЕНДУ FIAT

• Читати інформацію про автомобіль
• Зчитування кодів помилок
• Видалення кодів помилок
• Зчитування параметрів у реальному часі
• Перевірка приводів
• Функції програмування
• Скидання інтервалу обслуговування
• Процедура вирівнювання PROXI

УВАГА!

Окрім автоматичної підтримки HS-CAN і MS-CAN (протоколів, типових для Ford, GM і Fiat), інтерфейс STN 2120 від CCY також підтримує SW-CAN (Single -Wire-CAN) . це особливо важливо при діагностиці BMW, AUDI і VW. Він відповідає за правильне розпізнавання увімкненого запалювання автомобіля.

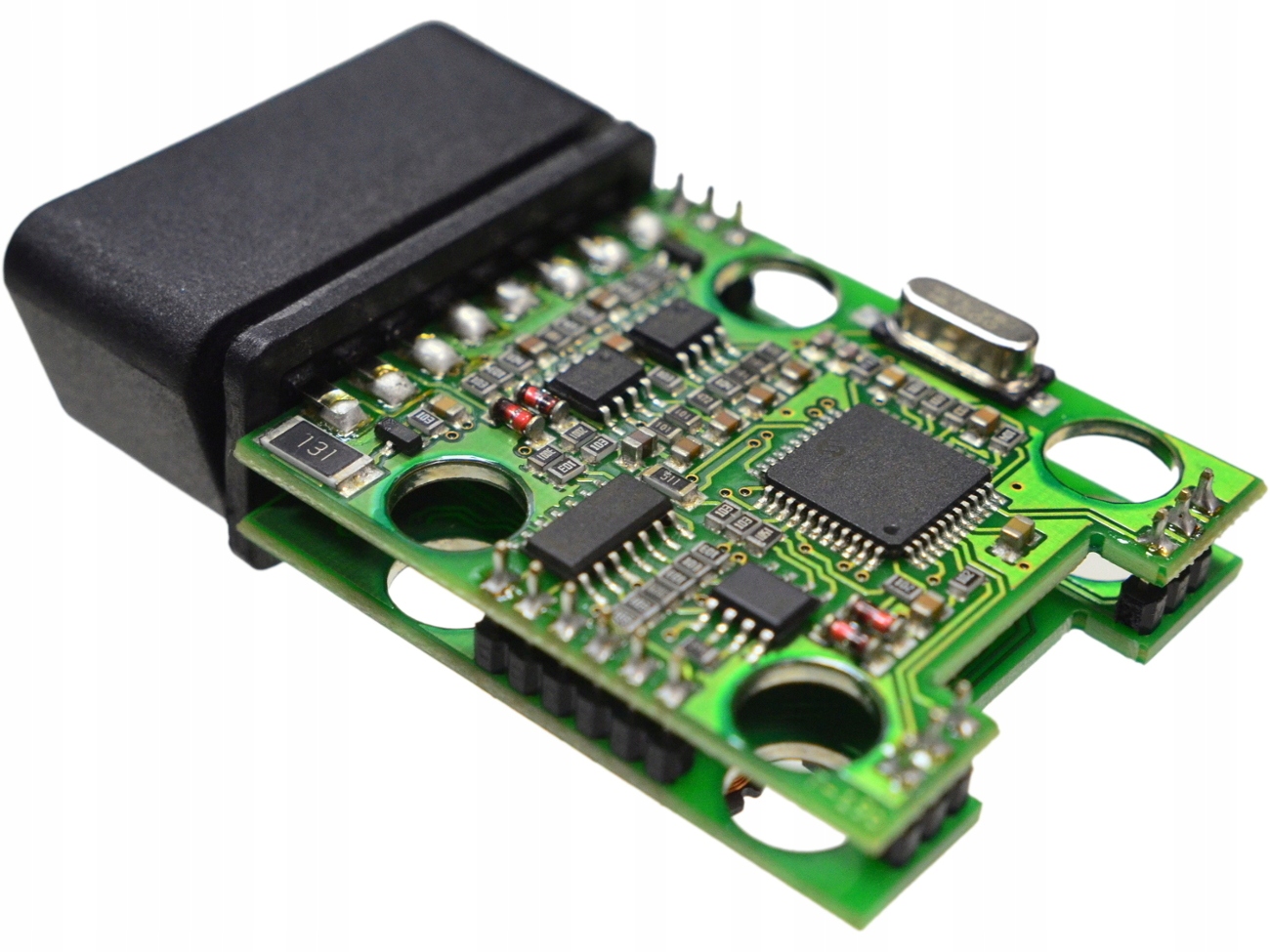

НАЙНОВІШИЙ ЧІП STN2120

В інтерфейсі використовується мікросхема STN2120, яка має вищу продуктивність, більше флеш-пам’яті та оперативної пам’яті порівняно зі звичайними інтерфейсами STN1170 або ELM327.

Підтримувані протоколи STN2120

• ISO 15765-4 (CAN 250/500 кбіт/с, 11/29 біт)
• ISO 14230-4 (KWP 2000)
• ISO 9141-2
• ISO 15765
• ISO 11898
• SAE J1850 VPW
• SAE J1850 PWM
• SAE J1939 OBD (вантажівки та фургони)
• Однопровідна CAN (SW-CAN)
• Середньошвидкісна CAN (MS-CAN)
• Високошвидкісний CAN (HS-CAN)

Оновлення мікропрограми

STN є оновлюваним процесором, що означає, що якщо виробник випустить оновлення, наприклад, додавши протокол зв’язку або видаливши помилку, можна буде оновити пристрій.

Продуктивність (MIPS)

• 70

На практиці це означає, що, наприклад, під час відображення даних у реальному часі час між зчитуванням даних з контролера автомобіля та їх відображенням користувачеві значно скорочується. Дані відображаються плавніше

Розмір буфера (RAM)

• 32 КБ

Якщо пристрій підключається бездротовим способом (через WiFi або Bluetooth), перед передачею даних на комп’ютер/мобільний пристрій він збирає всі дані до т.зв. буфер. Якщо буфер відповідного розміру, як у випадку STN, він не засмічується і не «втрачає дані»

Розмір Flash (ROM)

• 256 КБ

Довге кодування

Цей пристрій підтримує «довге кодування», яке є вдосконаленим методом налаштування модулів керування в сучасних автомобілях. Довге кодування дозволяє точно налаштувати функції окремих компонентів, таких як освітлення, системи допомоги водієві, кондиціонер і налаштування безпеки. Для цього використовуються рядки даних у шістнадцятковому форматі, які можуть мати довжину до 255 байт. Це дає можливість адаптувати широкий спектр параметрів і функцій автомобіля до індивідуальних потреб користувача. Довге кодування необхідне для діагностики та модифікації систем, які спілкуються через CAN-шину в останніх моделях автомобілів.

ПРАЦЮЄ З РІЗНИМИ ПРОГРАМАМИ

Інтерфейс працює як типовий інтерфейс OBD і може поєднуватися з різними брендами та працює з популярними програмами, які можна завантажити з магазину Google Play. Як з безкоштовними, так і з платними. За допомогою цих додатків можна діагностувати двигун автомобілів, оснащених роз'ємом OBD2 і стандартним.

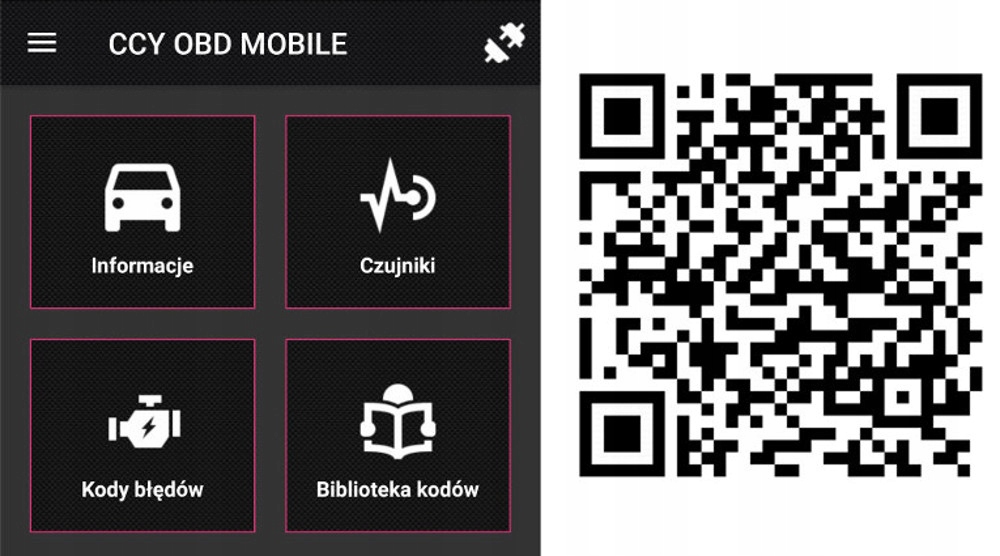

• CCY OBD MOBILE
• ПОРШЕНЬ
• TORQUE - для ANDROID SYMBIAN WINDOWS MOBILE,
• ARNY OBD
• ДОКТОР OBD CAR
• АВТОМОБІЛЬНИЙ СКАНЕР
• OBD HARRY SCAN
• ОЛІВІЯ СТАР
• КОМАНДА DASHCOMMAND
• PCMSCAN,
• Максітест,
• MAXIECU,
• ScanXL-ELM,
• Інструмент сканування GM Mode 22 від Террі,
• Інструмент OBD для PalmOS і Pocket PC від Dana Peters,
• OBD Logger від Джонатана Сенкерика,
• OBD-II ScanMaster Володимира Гурського,
• obd2crazy.com,
• ScanTool.net,
• Інструмент OBD для Palm OS,
• ScanTest для Pocket PC,
• ScanMaster-ELM, ScanXL,
• FiatEcuScan, MultiEcuScan,
• OPELtestPL,
• SDPROG PL
• багато інших

1. OBD ARNY 2. ПОРШЕНЬ 3. КРУТНИЙ МОМЕНТ

4. АВТОМОБІЛЬНИЙ СКАНЕР 5. OBD HARRY 6. КОМАНДА НА ТИРЕ

ЧИ ВІДПОВІДАЄ ВАШ АВТОМОБІЛЬ СТАНДАРТУ OBDII/EOBD?

Система OBDII є стандартом у проданих автомобілях

• з 1 січня 1996 року в США
• з 1 січня 2001 року в Європейському Союзі
• з 1 січня 2002 року в Польщі
• усі з ДИЗЕЛЬНИМИ двигунами після 1 січня 2004 р.

Деякі автомобілі мали роз’єм OBDII ще до того, як на виробників було покладено обов’язок відповідати стандарту OBDII.

Умови, яким має відповідати автомобіль відповідно до стандарту OBDII

• 16-контактний роз'єм
• два або більше датчиків кисню
• наклейка, що інформує про викиди вихлопних газів - найчастіше розміщується під капотом або біля радіатора. Наклейка містить інформацію про те, чи має автомобіль сертифікат OBDII

ВСТАНОВИТИ ВМІСТ

• Професійний інтерфейс STN2120 4.0 CCY
• PDF-довідник польською мовою для завантаження з веб-сайту та доступ до безкоштовного програмного забезпечення
