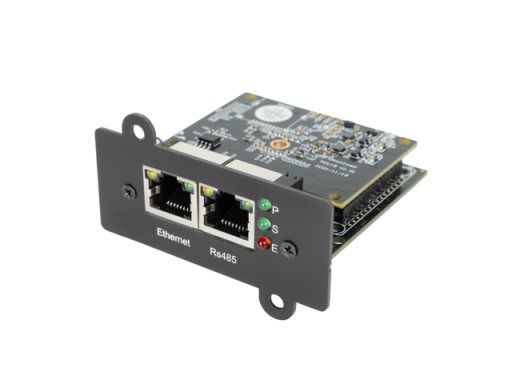

МОДУЛЬ КАРТИ SNMP ДЛЯ ДБЖ ARMAC

Карта SNMP для ДБЖ — розширення для джерел безперебійного живлення Armac

Мережева карта SNMP — це комунікаційний аксесуар, який розширює можливості сумісних пристроїв ДБЖ Armac-Energy за допомогою повного керування та моніторингу в реальному часі з будь-якого місця через веб-браузер і менеджер SNMP. Завдяки інтегрованому доступу до мережі користувач може планувати відключення, запуск або перезапуск ДБЖ, переглядати базовий стан батареї та ключові параметри - все це без встановлення додаткового програмного забезпечення. Рішення підтримує журнали подій, розклади самотестування, сповіщення електронною поштою, перехоплення SNMP і встановлення власних обмежень для окремих тривог, забезпечуючи централізований контроль над усією системою аварійного живлення.

Modbus 485 Poll/Slave & Modbus TCP/IP:підключення промислового класу

Modbus RTU (485) : карта може працювати як Poll (master) , де в цьому режимі вона дозволяє опитувати до 8 зовнішніх датчиків/пристроїв, або як Slave , надаючи доступ до параметрів ДБЖ, напр. до контролерів ПЛК. Режими перемикаються і взаємовиключають один одного.

Гнучка конфігурація : незалежно від режиму користувач визначає пропускну здатність, парність, номер адреси пристрою, функції, а в режимі опитування вказує точний регістр, з якого карта має завантажувати дані.

Протокол Modbus TCP/IP : інкапсулює кадри RTU в пакетах Ethernet (порт 502, який можна змінити), уможливлюючи віддалений доступ до параметрів ДБЖ за допомогою цього протоколу, якщо фізичне з’єднання неможливо безпосередньо. Завдяки цій реалізації немає необхідності прокладати кабель, що забезпечує підключення до кінцевих пристроїв за допомогою Modbus TCP/IP або тих, для яких потрібен фізичний порт за допомогою конвертера TCP/IP в RTU.

SNMPv1 / SNMPv2c / SNMPv3 базовий:керування мережею кількох ДБЖ

SNMP-агент картки підтримує UPS-MIB (RFC1628) і власну реалізацію так званого приватного підприємства (PPC), що дозволяє широко контролювати різні параметри не лише самого ДБЖ, а й датчиків навколишнього середовища (EMD), які підключатиме користувач картки. SNMP TRAP вмикає автоматичне (пасивне) сповіщення про тривоги у версіях 1 і v2c, а готовий простий комплект керування ДБЖ на веб-сайті надає прості команди керування (10-секундний тест, увімкнення/вимкнення байпасу, вимкнення зумера). Базова версія v3 надає логін і пароль.

Важливо, що кожна система аварійного живлення Armac оснащена модулем захисту від перевантаження. Якщо ДБЖ перевантажується під час нормальної роботи, пристрій автоматично безпечно припинить подачу електроенергії на підключені до нього пристрої. Це рішення підвищує безпеку та комфорт використання джерел безперебійного живлення Armac.

Відповідність RFC 1628 UPS-MIB

Стандарт RFC1628 визначає уніфікований стандартизований набір об’єктів (так званий OID) – від станів ДБЖ, значень робочих параметрів, батарей до сигналів тривоги та тестів – для кожного джерела безперебійного живлення ДБЖ. Картка Armac підтримує всі дійсні ідентифікатори OID цього RFC і розширює роздільну здатність представлення даних за замовчуванням цієї MIB, надаючи значення з десятковою частиною (мВ, 0,1 Гц, 0,01 °C), що полегшує точний моніторинг навантаження та температури без необхідності реалізації типу PPC.

SMTP із SSL, NTP і DNS: безпечні сповіщення

• MTP (TLS/SSL, STARTTLS) : надсилання сповіщень на кілька облікових записів електронної пошти (з авторизацією).
• NTP : автоматична синхронізація годинника, завдяки якій журнали SNMP і CSV мають узгоджені мітки часу з пристроїв у певній організації чи системі.
• DNS : розпізнавання імені хоста.

Інші технології та функції

Wake On LAN – можливість віддалено ввімкнути сервер/ПК (якщо вони підтримують цю функцію) після відновлення живлення або ДБЖ з режиму роботи від акумулятора.

Планувальник завдань – циклічне ввімкнення/вимкнення ДБЖ*, тестування батареї, калібрування.

Настроювані межі тривоги для напруги, температури, вологості та часу роботи акумулятора.

Віддалене виконання коду що дозволяє керувати будь-яким пристроєм за допомогою SSH або Telnet. Не потрібно жодного додаткового програмного забезпечення, щоб, наприклад, вимкнути сервер або виконати визначений користувачем сценарій. Використовуючи цю функцію, карта SNMP виконуватиме спеціальні команди для певного типу події.

Реєстрація подій і параметрів з можливістю експорту CSV через постійне посилання. Тут потрібно написати трохи більше про події (наприклад, після перевищення порогу тривоги, який користувач визначив, і параметри, тобто циклічний запис параметрів на ДБЖ).

Просте оновлення мікропрограми (FW) через веб-інтерфейс.

Чому Армак-Енергія?

Ми зосереджуємося на надійності, відкритих стандартах і простій інтеграції з існуючою інфраструктурою ІТ та автоматизації. Карта SNMP для ДБЖ Armac — це сумісний мережевий плагін M C (NMC), який дозволяє дистанційно керувати ДБЖ і контролювати важливі дані в уніфікованому середовищі керування, забезпечуючи доступ до них через кілька інтерфейсів. Це ідеальне рішення для інсталяторів, адміністраторів і кінцевих користувачів, які – відповідно до нашої місії «Створення якісної енергії» – хочуть поєднати захист живлення з інтелектуальною аналітикою.
