Кришка зірочки Makita для UC4041A

/ Кришка зірочки Makita для електропили/бензопили

КРИШКА ЗІРОЧКИ В КОМПЛЕКТЕ

• Виробник: Makita
• Код виробника: 142281-1
• Позиція на схемі: 79 - UC3541A

Застосування:

Електрична ланцюгова пила

• UC3541A
• UC4041A
• UCXX41A

Електрична ланцюгова пила Dolmar бензопила

• ES39TLC

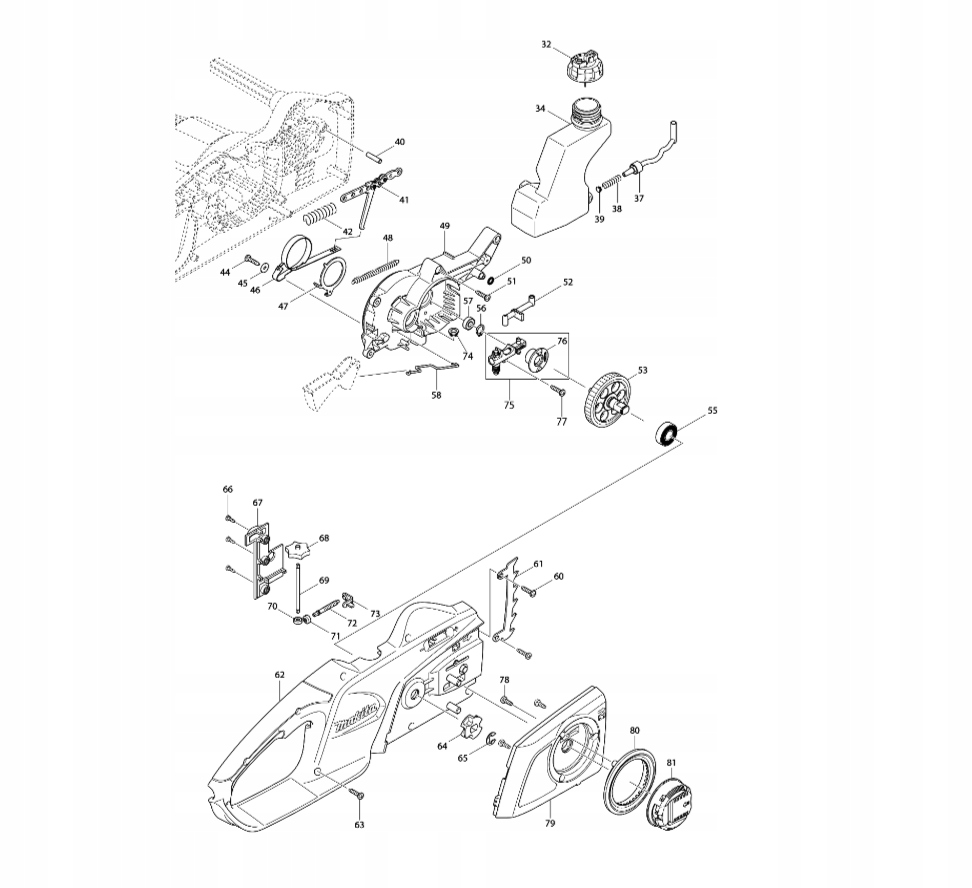

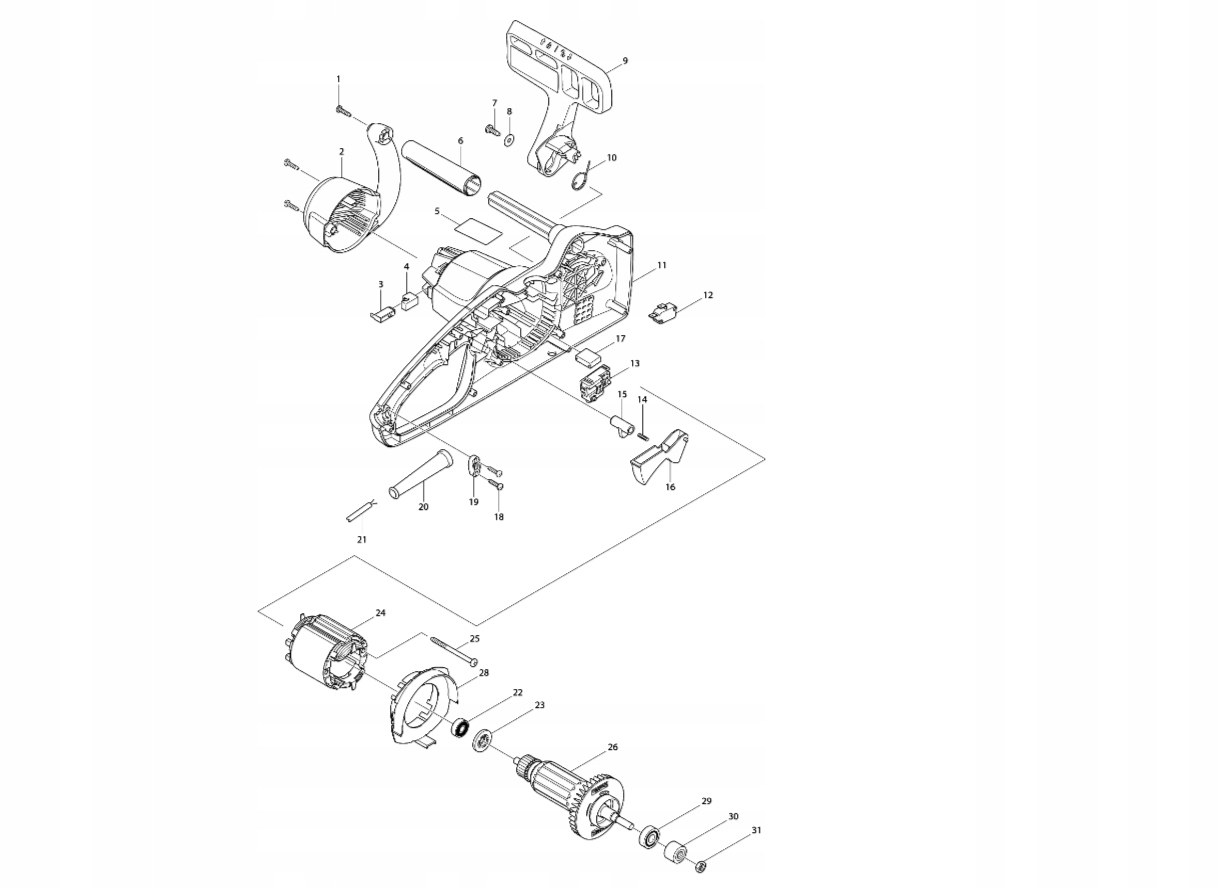

Перелік деталей для UC3541A

Позиція на схемі, Номер за каталогом, Опис, Кількість

001 ; 266326-2 ; Саморіз з товстою головкою 4X18; 3

002 ; 454725-2 ; Задня кришка; 1

003 ; 191972-1 ; вугільні щітки; 1

004 ; 682211-5 ; Гумовий чохол; 2

005 ; 815A83-1 ; Паспортна табличка UC3541A ; 1

006 ; 424600-6 ; Передня ручка; 1

007 ; 266388-0 ; Саморіз з товстою головкою 5X16; 1

008; 253807-5 ; Шайба 5 ; 1

009; 142279-8 ; ПЕРЕДНЯ ЗАЩИТА РУКИ В ПОВНОСТІ ; 1

C10 ; 802K54-7 ; Наклейка з інструкцією; 1

010 ; 231640-5 ; Пружина кручення 20 ; 1

011 ; 187869-0 ; Корпус комплект ; 1

C10 ; 802G51-9 ; Попереджувальний ярлик; 1

012 ; 650577-1 ; перемикач SD-006-BB2AA-AA; 1

013 ; 650716-3 ; перемикач TGC31B; 1

014-1 ; 233194-8 ; Натискна пружина 4 ; 1

015-1 ; 413B17-0 ; КНОПКА БЛОКУВАННЯ ; 1

016 ; 455185-1 ; Важіль перемикання; 1

017 ; 645149-5 ; ШУМОГОЛОВНИК ; 1

018; 266326-2 ; Саморіз з товстою головкою 4X18; 2

019 ; 687124-5 ; ЗНЯТТЯ НАТЯЖЕННЯ ; 1

020 ; 682540-6 ; CORD GUARD 9.3-90 ; 1

021 ; 665876-8 ; Силовий кабель 1,0-2-0,6 ; 1

022 ; 210029-0 ; ПІДШИПНИК 608ZZ ; 1

023 ; 681644-1 ; Ізоляційна прокладка; 1

024-2 ; 590103-3 ; ПОЛЬОВИЙ ЗБОР 220-240В ; 1

C10 ; 654086-2 ; Розетка 42486-2 ; 2

C20 ; 654199-9 ; Розетка ; 1

025 ; 266389-8 ; Саморіз з товстою головкою 5X70; 2

026-1 ; 511A83-6 ; ЯРІВНИЙ ЗБОР 220-240В ; 1

028 ; 419238-0 ; Пороги керма; 1

029 ; 211061-7 ; ПІДШИПНИК 6000LLB ; 1

030 ; 227153-2 ; Шестерня 12 ; 1

031 ; 931403-6 ; HEX. ГАЙКА М8 ; 1

032 ; 142282-9 ; КРИШКА БАКА В ПОВНОСТІ ; 1

034 ; 454729-4 ; Масляний бак; 1

037 ; 424602-2 ; МАСЛОТРУБКА ; 1

038 ; 231975-4 ; Весна ; 1

039 ; 416274-7 ; CAP ; 1

040 ; 268238-5 ; Pin 5 ; 1

041 ; 158047-9 ; Сполучна пластина; 1

042 ; 233175-2 ; Натискна пружина 9 ; 1

044-1 ; 265620-9 ; Саморіз з фланцем 4X18; 1

046 ; 168321-7 ; ГАЛЬМОВА СТРІЧКА ; 1

047 ; 346739-4 ; Орінг ; 1

048; 231817-2 ; Пружина розтягу 5 ; 1

049-1 ; 413J59-2 ; КОРПУС ПІДШИПНИКА ; 1

050 ; 213017-6 ; ущільнювальне кільце 6 ; 1

051 ; 266326-2 ; Саморіз з товстою головкою 4X18; 4

052 ; 424601-4 ; Роз'єм ; 1

053 ; 135615-5 ; Шестерня 43 в зборі ; 1

055 ; 210106-8  ;ПІДШИПНИК 6001LLB ; 1

056 ; 961006-2 ; Кільце стопорне (ЗОВНІ) S-10 ; 1

057 ; 210033-9 ; ПІДШИПНИК 696ZZ ; 1

058 ; 326359-0 ; Стрижень ; 1

060 ; 266326-2 ; Саморіз з товстою головкою 4X18; 2

061 ; 345651-5 ; ШИПОВИЙ БАМПЕР ; 1

062 ; 187869-0 ; Корпус комплект ; 1

C10 ; 802G51-9 ; Попереджувальний ярлик; 1

063 ; 266326-2 ; Саморіз з товстою головкою 4X18; 7

064 ; 221526-1 ; Gear ; 1

065 ; 259036-8 ; Стопорне кільце Е-8; 1

066 ; 266007-8 ; Саморіз з опуклою головкою ПТ 3X10 ; 3

067 ; 454727-8 ; Натяжна кришка ; 1

068 ; 454726-0 ; Ручка регулювання 30 ; 1

069 ; 326360-5 ; ВАЛ ; 1

070 ; 227496-2 ; Пряма конічна шестерня 14 ; 1

071 ; 227496-2 ; Пряма конічна шестерня 14 ; 1

072 ; 324620-9 ; Регулювальний гвинт; 1

073-1 ; 346859-4 ; Направляюча натягу ; 1

074 ; 424603-0 ; Люверс ; 1

075-2 ; 142156-4 ; МАСЛЯНИЙ НАСОС КОМПЛЕКТ ; 1

076 ; 221427-3 ; Черв'ячна передача; 1

077 ; 266326-2 ; Саморіз з товстою головкою 4X18; 1

078 ; 266427-6 ; саморіз 4X12 з товстою головкою; 3

079 ; 142281-1 ; Кришка ланцюгового приводу; 1

C10 ; 802E36-3 ; Наклейка з інструкцією; 1

080 ; 454728-6 ; обкладинка ; 1

081 ; 142235-8 ; ГАЙКА КОМПЛЕКТНА ; 1

082 ; 804G74-3 ; Audio Label 104DB ; 1

A01 ; 158024-1 ; Набір зчіпних пристроїв ; 1

A02-1 ; 165246-6 ; НАПРАВЛЯЮЧА 14 ; 1

A03 ; 419288-5 ; Кришка ланцюга; 1

A04-2 ; 196741-5 ; Комплект ланцюга пили; 1

Розташування C
