234324768 - Коробка передач 3 шестерні передня 1 задня квадроцикл ATV 110см

індекс: ZQ02013

опис: повна коробка передач, використовувана в квадроциклах ATV FMB Motors 3 шестерні + 1 реверс

застосування: KINROAD, KINGWAY, BIGHUMER, MINI ATV, ALPINUS, HUMMER, MINITRAPER, SPORT, QEEP, MINI CAT AR, CUB QUBA, Cub FATHER, Sub SPORT і т. д.  nbsp; (тільки двигуни шестерні 3 + 1 РЕВЕРС в основному використовується в ATV)

розмір:

• вал 1:
• загальна довжина валу 119 мм
• елемент 1: діаметр 12 мм
• елемент 2: діаметр 65 мм кількість зубів 35
• елемент 3: діаметр 46 мм кількість зубів 24
• елемент 4: діаметр 25 мм
• елемент 5: діаметр 56 мм кількість зубів 30
• елемент 6: діаметр 58 мм кількість зубів 31
• елемент 7: діаметр 17 мм
• елемент 8: діаметр 13,75 мм

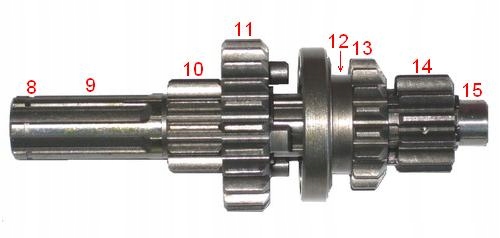

• вал 2:
• загальна довжина валу 122 мм
• елемент 8: діаметр 15,8 мм/13,6 мм
• елемент 9: діаметр 17 мм/13,6 мм
• елемент 10: діаметр 24 мм кількість зубів 11
• елемент 11: діаметр 44 мм кількість зубів 23
• елемент 12: діаметр 25 мм
• елемент 13: діаметр 34 мм кількість зубів 17
• елемент 14: діаметр 25 мм кількість зубів 12
• елемент 15: діаметр 12 мм
• елемент 16: загальна довжина 95 мм
• діаметр кріплення вала 13 мм
• елемент 17: зовнішній діаметр 43 мм
• внутрішній діаметр 12 мм
• ширина 13 мм

примітка:

• ціна вказана за 1 комплект
