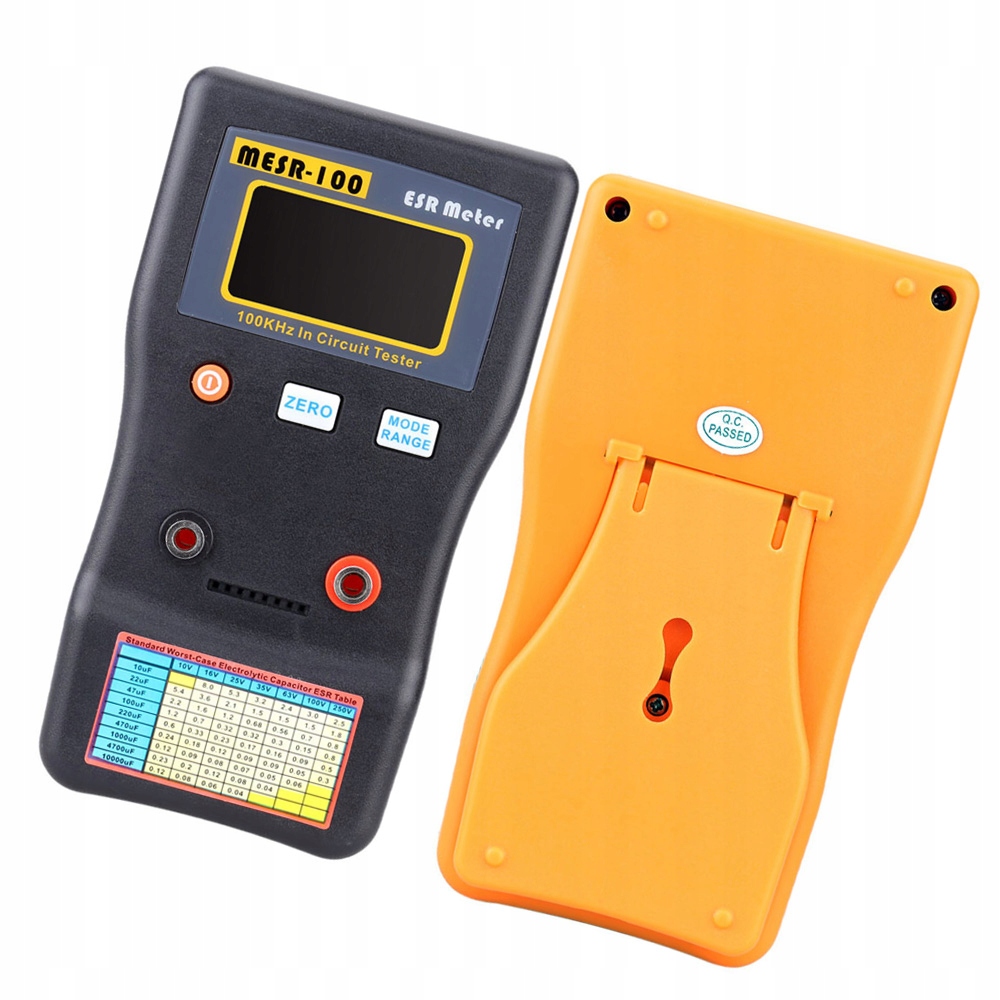

MESR-100 КОНДЕНСАТОР МЕРИ ESR

Цей автоматичний конденсатор ESR і вимірювач низького опору MESR-100 мають діапазон вимірювань від 0,001 до 100,0R, підтримують тестування схеми. Використання справжньої синусоїди 100 кГц для вимірювання значення ESR, яке дорівнює методу тестування виробника конденсатора.

Особливості:

Це послідовний резистор усередині конденсатора, який використовує 100 кГц для усунення опору 1/(2*pi*F*C).

Імпеданс стає малим, і тоді ми можемо виміряти фактичне значення послідовного резистора.

Використовуючи цю теорію, ми можемо визначити, чи конденсатор поганий/пошкоджений чи в хорошому стані.

Наш вимірювач ESR застосовує менше ніж 15 мВ постійного струму або від піку до піку на хорошому конденсаторі, тому ми можемо використовувати його, як і під час тестування схеми.

Під час ремонту телевізора, РК-дисплея, аудіоплати тощо ми можемо перевірити схему, чи справний конденсатор.

Подвійний затискач для швидкої та легкої перевірки внутрішнього опору конденсатора, друкована таблиця ESR для швидкої перевірки.

Оснащено SMD-крокодильним затискачем для більш точного тестування. Обміднення поверхні, стійке до корозії та окислення.

Технічні дані:

Чорний колір

Діапазон         Точність (після обнулення,     Час оновлення (ручний режим)

протестовано з 1,10,100R    Автоматичний режим триває від 0 до 2 с, більше часу

резистор)            залежить від значення ємності.

0,000 до 1,000R  1% 2 цифри             ~ 0,4 с

1000 до 10,00R  1% 1 цифра             ~ 0,4 с

10,00 до 100,0R 2% 1 цифра             ~ 0,4 с

Точність: до 1% (подробиці в таблиці вище)

Широкий діапазон вимірювання:>1 мкФ

Висока роздільна здатність: 4 цифри або 0,001 Ом при діапазоні 1 Ом

Випробувальна напруга: <～40 мВ RMS (ТЕСТОВА НАПРУГА)

Зовнішнє живлення: micro USB 5 В

Робочий струм: 0,02 A

Акумулятор: 2 * батареї AA 1,5 В (не входять до комплекту)

Термін служби батареї:> 80 годин

Розмір продукту: приблизно 14,5 * 8 * 3 см / 5,7 * 3,1 * 1,2 дюйма

Вага предмета: приблизно 139,6 г / 4,9 унцій

Розмір упаковки: приблизно 17*9*5 см/6,7*3,5*2,0 дюйма

Вага упаковки: приблизно 218 г / 7,7 унцій

Список пакетів:

1 * вимірювач ємності

2 * тестові кліпи

1 * SMD-затискач

1 * посібник користувача

Примітка:

Вимірювач ємності використовується для перевірки внутрішнього опору конденсатора, а не для визначення значення ємності.
