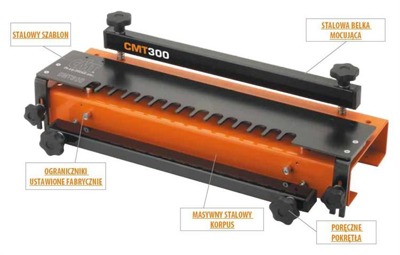

З’єднання «ластівчин хвіст» є одним із головних символів столярної професії, але через складний процес його виготовлення багато столярів просто відмовляються від нього CMT300 є ідеальним рішенням цієї проблеми. Крім того, завдяки використанню точних шаблонів, стабільних упорів і простого регулювання, це робить з’єднання типу «ластівчин хвіст» швидким і ефективним. Закріпіть заготовку так, щоб її краї торкалися встановлених на заводі упорів, встановіть глибину фрезерування і можна приступати до роботи. Міцна і міцна конструкція, що складається зі сталевих елементів, забезпечує тривалий термін служби пристрою CMT300, на відміну від аналогічних пристроїв з пластиковими елементами, які можна викинути після короткого часу використання. За допомогою цього пристрою можна обробляти елементи товщиною від 11 до 25 мм. Максимальна довжина елемента 305 мм. За допомогою різних шаблонів можна зробити багато різних типів з’єднань типу «ластівчин хвіст». У стандартну комплектацію CMT300 входить шаблон для виготовлення одностороннього ласточкиного хвоста 12,7 мм, направляюча (для деяких типів фрезерів потрібен перехідник, див. нижче), фреза HM для з'єднань типу ластівчин хвіст та інструкція.
За бажанням ви можете замовити шаблони для двосторонніх з’єднань «ластівчин хвіст» і для з’єднань «ластівчин хвіст» (див. приклади на протилежній сторінці).
ВАЖЛИВА ПРИМІТКА Фрези HW DOVtail (не входять до комплекту):
718.127.11 D=12 ,7 мм A =14° S=6 мм
818.128.11 D=12,7 мм A=14° S=6,35 мм
918.127.11 D=12,7 мм A= 14° S=8 мм
818.628.11 D=12,7 мм A=14° S=12,7 мм
Чи підійде напрямна до вашого фрезерного верстата? Ми встановимо напрямну до фрезерного верстата за допомогою 2 гвинти з відстанню 2 дюйми. Багато моделей фрезерних верстатів мають можливість установки напрямної з таким відступом. Якщо ваш фрезер не може встановити напрямну з такою відстанню, замовте універсальний фрезер (див. нижче). Універсальний базовий маршрутизатор:
Для кронштейна = 8 і 12 мм CMT300-SB1
Для кронштейна = 6,35 і 12,7 мм CMT300-SB2
Основа, просвердлена для фрезерних верстатів CMT7E та CMT8E CMT300-SB
