Кабель 3/4" HICOFLAT SPEZIAL, призначений для пневматичних інструментів, таких як Atlas Copco, Chicago Pneumatic - кулачкові з'єднувачі відповідно до DIN 3489 - плоскокатані / плоскоскладені - тиск

Вибираючи 1 шт., ви купуєте 20 погонних метрів шланга - 1 шт. = 20 м.

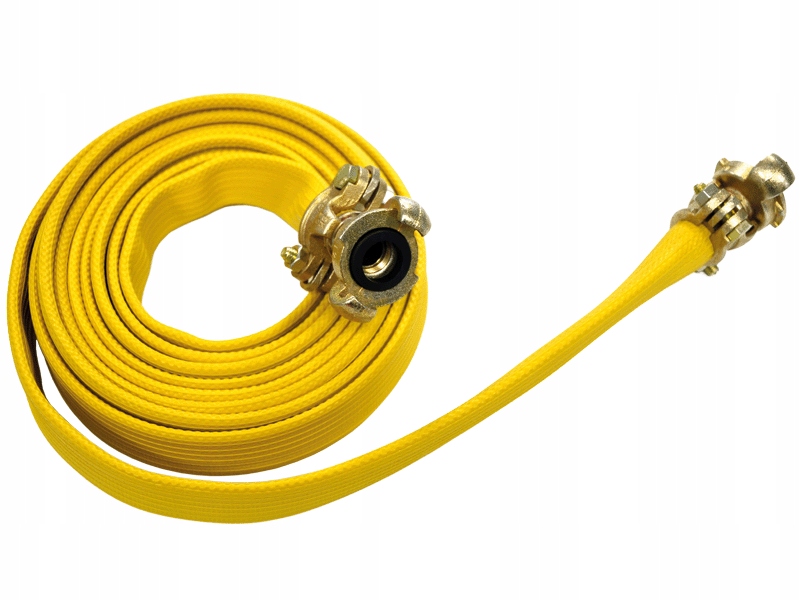

HICOFLAT / SPEZIAL - це готовий до використання набір, що складається зі шланга, затискачів і хомутів. Його можна використовувати для транспортування стисненого повітря та рідкого середовища. p>

Виготовлено за допомогою унікального виробничого процесу (в один етап) з використанням високоякісних волокон NBR/PVC, які гарантують відмінну стійкість до УФ-випромінювання Внутрішня сторона шланга дуже гладка, що значно зменшує тертя> Він має міцне тиснення зовні, щоб запобігти стиранню та захистити шланг від контакту з високими температурами, що гарантується поліестеровими та поліамідними вставками. Спеціальна ткана конструкція дозволяє працювати при дуже високому тиску. Стандартний жовтий колір (інші кольори за запитом). Крім того, забезпечує високу стійкість до лугів, сольових розчинів, кислот, масел, бензину та палива.

Кабель HICOFLAT / SPEZIAL є високоякісним німецьким продуктом.

Вибираючи 1 штуку, ви купуєте 20 погонних метрів шланга - 1 штука = 20 метрів .

РЕКОМЕНДОВАНО:  ДЛЯ ПРИВОДУ ПНЕВМАТИЧНИХ ІНСТРУМЕНТІВ У БУДІВНИЦТВІ ТА ГОРНИЦТВІ

Діапазон температур:  від -30°C до +100°C

Матеріал:  високоякісний NBR/PVC із запресованою поліефірно-поліамідною вставкою, з’єднувачі та затискачі з оцинкованого ковкого чавуну. Це забезпечує стійкість до стирання, міцність і довговічність, стійкість до моторних масел, мазутів, трансформаторних масел, мастил, гідравлічних рідин, аліфатичних вуглеводнів, пропану, бутану, бензину, спиртів, водних розчинів солей, розбавлених кислот і лугів при низьких температурах (у відповідно до таблиці хімічної стійкості), покриття, стійке до тепла, старіння та озону. Характеризується дуже низькою втратою тиску і малим подовженням під час роботи.

Переваги: ​​

• Плоскі шланги HICOFLAT SPEZIAL до трьох разів легші за традиційні шланги, виготовлені методом екструзії з каучуків із порівнянними параметрами міцності.
• Згорнуті кабелі займають менше місця, тому їх легше зберігати. Їх можна легко зберігати за допомогою підтримуваного пристрою.
• Кабелі легко згортати та розмотувати, що полегшує їх перенесення.
• Кабелі не потрібно тягнути по землі, тому вони менше піддаються механічним пошкодженням і стиранню. Просто розгорніть їх між точками з’єднання та згорніть, коли закінчите.
• Кабелі винятково стійкі до натягу та тиску потоку.
• Завдяки своїй плоскій структурі та гнучкості ці шланги не залежать від великих радіусів вигину, характерних для важких промислових шлангів, виготовлених методом меандрування. Тому їх можна використовувати в місцях, недоступних для традиційних армованих шлангів.
• Шланг легко ремонтувати, поздовжні пошкодження можна усунути за допомогою спеціальних ремонтних латок або ремонтних манжет, накладених на пошкоджену ділянку.
• Використання системи затискних з'єднувачів виробництва LUDECKE, творця цієї системи, гарантує високу якість продукту, а отже, довговічність і безпечну експлуатацію.
• Затискні з’єднувачі повністю сумісні з рішеннями, що використовуються в інструментах зі стисненим повітрям, вироблених, наприклад, Atlas Copco або Chicago Pneumatic
• Технічні параметри кабелів HICOFLAT SPEZIAL дозволяють замінювати кабелі

• Шланг Ø 3/4 ''
• Внутрішній Ø шланг [мм] 19,5
• товщина стінки [мм] 2
• PN/бар при 20°C 10
• артикул.   I830119SKGSL20

ПРИКЛАД ЗАСТОСУВАННЯ ШЛАНГА З ПОВІТРЯНИМИ З’ЄДНАННЯМИ ВІД НІМЕЦЬКОЇ ​​КОМПАНІЇ  LUDECKE

ФОКУС НА ЯКІСТЬ ТА БЕЗПЕКУ ПРАЦІ ЗА ДОСТУПНОЮ ЦІНОЮ!

Ви шукаєте: шланг для молотка, шланг для пневматичного молотка, шланг для компресора, отвори для свердління, молотовий шланг, шланг mantex, плоский висувний шланг, повітряний шланг, шланг x-lite , шланг red-x, шланги для стисненого повітря, пневматичні шланги, шланги з плоским висувним шлангом, шланги для молотка, пневматичний шланг, шланги для молотка для знесення, для Atlas Copco, Tex, Compair, Kaiser, Ingersoll Rand, Doosan, Permon, Chicago Пневматичне обладнання

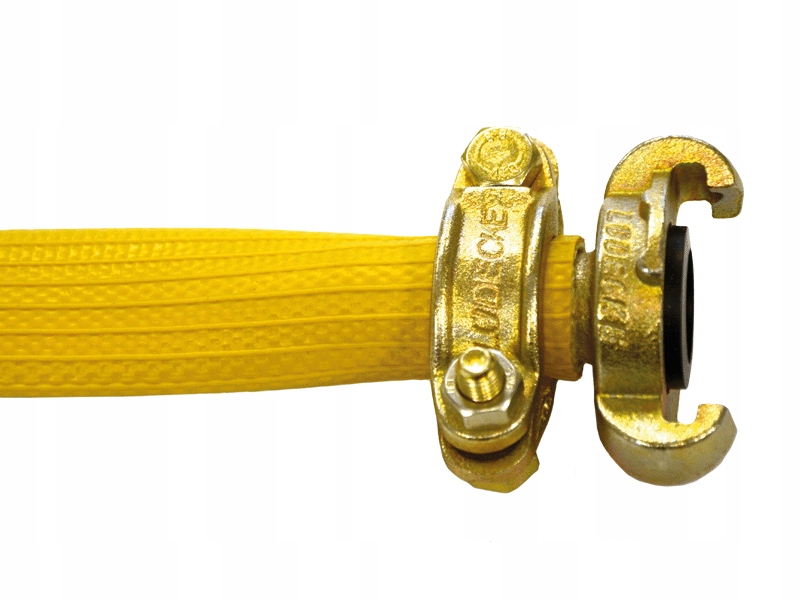

У комплект входять оригінальні клешневі конектори та затискачі німецької компанії LUDECKE.

Рішення, що використовується з роз’ємами SKG 19, має профіль ялинки, спеціально адаптований для застосування з плоскими шлангами, що мінімізує ризик пошкодження шланга хомутом. Форма з'єднувача, більш плавна і з більшою кількістю сходинок, забезпечує ідеальний розподіл зусиль, що притискають шланг до з'єднання, що підвищує надійність з'єднання.

Для кріплення патрубок до шланга використовуються затискачі SL 29, також виготовлені в Німеччині компанією LUDECKE.

Щоб надійно встановити з’єднувачі, шланг потрібно натягнути якнайдалі на з’єднувач, але так, щоб не пошкодити його (B). Хомут слід насунути на патрубок і попередньо затягнути протилежними гвинтами (A). Потім акуратно максимально затягніть гвинти, щоб не порізати і не пошкодити хомут шланга. З’єднувачі з захватами симетричні, а стандартна відстань затискачів (D) становить 42 мм. Кабелі з’єднуються за допомогою цих захватів (D), які ідеально перекривають спеціально профільований хомут (C). Закриваючи з’єднувач, ущільнення (E) притискаються один до одного.

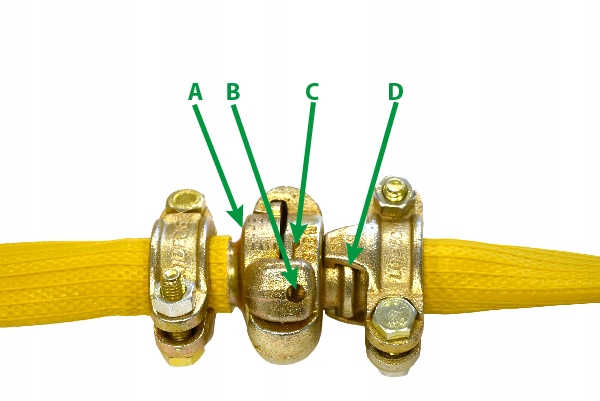

Вищеописане рішення можна успішно використовувати з кулачковими муфтами Atlas Copco (A) ACK 34 T Цей тип муфт відрізняється від стандартних (D) матеріалом, ялинковим профілем з’єднувача шланга, характерним отвором (. B) і профільний закриваючий фланець (C), який має лише одну характерну обмежувальну пластину.

Ці з'єднувачі (B) стандартно встановлюються в багатьох пневматичних інструментах і повністю сумісні з кулачковими з'єднувачами DIN 3489.

Ми пропонуємо весь асортимент переходів, трійників і аксесуарів LUDECKE Стандарти DIN 3489 і DIN 3238.
