1" кабель HICOFLAT SPEZIAL, призначений для таких пневматичних інструментів, як Atlas Copco, Chicago Pneumatic - з'єднувачі зі скрученими кільцями DIN 3238 - із запобіжним кільцем (фланець) - плоскокатаний/плоскоскладений - тиск

Вибираючи 1, ви купуєте 20 погонних метрів шланга - 1 шт. = 20 м.

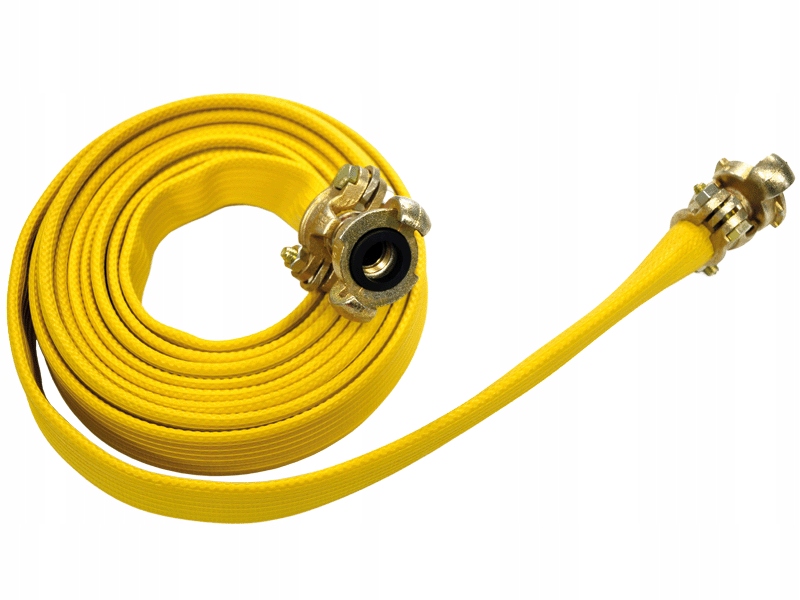

Шланг HICOFLAT / SPEZIAL - це готовий до використання набір, що складається зі шланга, зажимних з'єднувачів і. Його можна використовувати для транспортування рідких середовищ зі стисненим повітрям. волокна в суміші з високим ступенем обробки гарантують чудову стійкість до УФ-випромінювання та старіння. Внутрішня частина шланга дуже гладка, що значно зменшує тертя стирання та захищають шланг від контакту з високими температурами. Висока міцність на розрив гарантується вставками з поліестеру та поліаміду. Спеціальна ткана структура дозволяє працювати при дуже високому тиску. Стандартний жовтий колір (інші кольори за запитом). Крім того, він забезпечує високу стійкість до лугів, сольових розчинів, кислот, масел, бензину та палива.

Кабель HICOFLAT / SPEZIAL є високоякісним німецьким продуктом.

Вибираючи 1 штуку, ви купуєте 20 погонних метрів шланга - 1 штука = 20 метрів .

РЕКОМЕНДОВАНО:  ДЛЯ ПРИВОДУ ПНЕВМАТИЧНИХ ІНСТРУМЕНТІВ У БУДІВНИЦТВІ ТА ГОРНИЦТВІ

Діапазон температур:  від -30°C до +100°C

Матеріал:  високоякісний NBR/PVC із запресованою поліефірно-поліамідною вставкою, з’єднувачі та затискачі з оцинкованого ковкого чавуну з латунними елементами. Це забезпечує стійкість до стирання, міцність і довговічність, стійкість до моторних масел, мазутів, трансформаторних масел, мастил, гідравлічних рідин, аліфатичних вуглеводнів, пропану, бутану, бензину, спиртів, водних розчинів солей, розбавлених кислот і лугів при низьких температурах (у відповідно до таблиці хімічної стійкості), покриття, стійке до тепла, старіння та озону. Характеризується дуже низькою втратою тиску і малим подовженням під час роботи.

Переваги: ​​

• Плоскі шланги HICOFLAT SPEZIAL до трьох разів легші за традиційні шланги, виготовлені методом екструзії з каучуків із порівнянними параметрами міцності.
• Згорнуті кабелі займають менше місця, тому їх легше зберігати. Їх можна легко зберігати за допомогою підтримуваного пристрою.
• Кабелі легко згортати та розмотувати, що полегшує їх перенесення.
• Кабелі не потрібно тягнути по землі, тому вони менше піддаються механічним пошкодженням і стиранню. Просто розгорніть їх між точками з’єднання та згорніть, коли закінчите.
• Кабелі винятково стійкі до натягу та тиску потоку.
• Завдяки своїй плоскій структурі та гнучкості ці шланги не залежать від великих радіусів вигину, характерних для важких промислових шлангів, виготовлених методом меандрування. Тому їх можна використовувати в місцях, недоступних для традиційних армованих шлангів.
• Шланг легко ремонтувати, поздовжні пошкодження можна усунути за допомогою спеціальних ремонтних латок або ремонтних манжет, накладених на пошкоджену ділянку.
• Використання системи затискних з'єднувачів виробництва LUDECKE, творця цієї системи, гарантує високу якість продукту, а отже, довговічність і безпечну експлуатацію.
• Затискні з’єднувачі повністю сумісні з рішеннями, що використовуються в інструментах зі стисненим повітрям, вироблених, наприклад, Atlas Copco або Chicago Pneumatic
• Технічні параметри кабелів HICOFLAT SPEZIAL дозволяють замінювати кабелі

• Шланг Ø 1 ''
• Внутрішній Ø шланг [мм]   25
• товщина стінки [мм] 2
• PN/бар при 20°C  16
• артикул.   I830125SSGSSKFL20

ПРИКЛАД ЗАСТОСУВАННЯ ШЛАНГА З ПІДКЛЮЧЕННЯМИ ВІД НІМЕЦЬКОЇ ​​КОМПАНІЇ LUDECKE

ОБЕРІТЬ ЯКІСТЬ ТА БЕЗПЕКА РОБОТИ ЗА ДОСТУПНОЮ ЦІНОЮ!

Ви шукаєте: шланг для молотка, шланг для пневматичного молотка, шланг для компресора, отвори для свердління, молотовий шланг, шланг mantex, плоский висувний шланг, повітряний шланг, шланг x-lite , шланг red-x, шланги для стисненого повітря, пневматичні шланги, шланги з плоским висувним шлангом, шланги для молотка, пневматичний шланг, шланги для молотка для знесення, для Atlas Copco, Tex, Compair, Kaiser, Ingersoll Rand, Doosan, Permon, Chicago Пневматичне обладнання

Конструкція з’єднувача DIN 3238

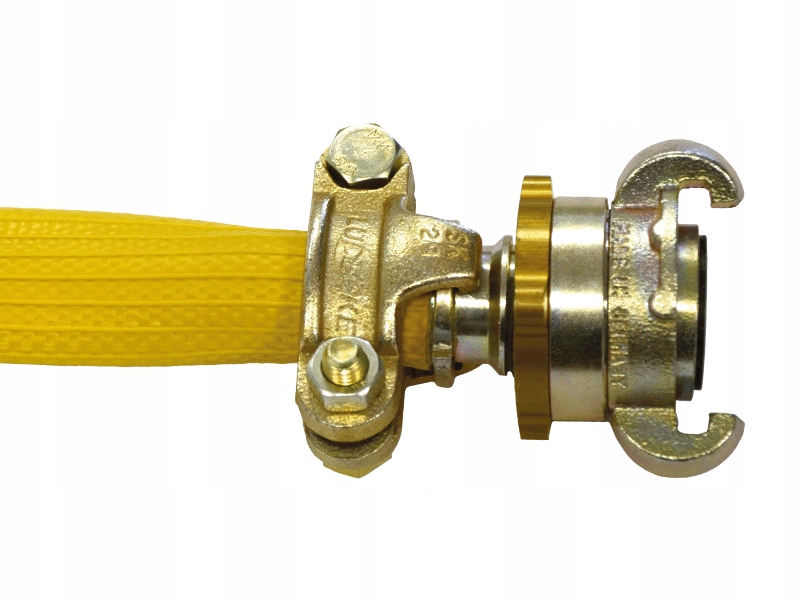

Рішення, що використовується з з’єднувачами SSG 25 S , спеціально адаптовано для застосування з плоскими шлангами Ялинковий профіль, який мінімізує ризик пошкодження шланга хомутом. Заглушки мають спеціальне кільце, за яке зачіпаються затискні гачки.

Ці з’єднувачі адаптовані для затискачів із запобіжником і додатково мають запобіжне кільце, їх слід встановлювати лише за допомогою адаптованих затискачів SK 34 FL  .

Принцип дії з'єднувачів DIN 3238

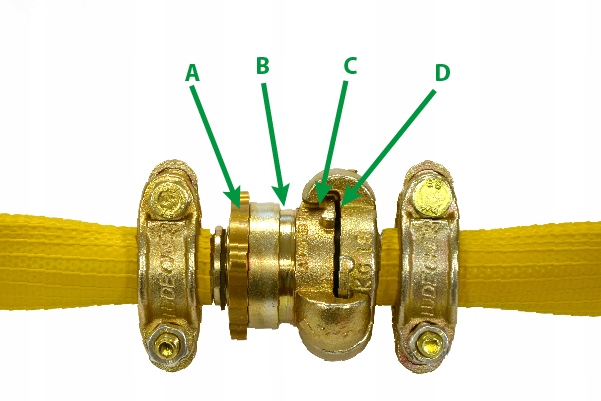

Клечкові з'єднувачі SSG 25 S мають додаткове кільце (B, C), що забезпечує надійність і безпечне закриття роз’єму.

Встановлюємо цей з'єднувач з другим затискним з'єднувачем, коли кільце (A) відкручено, а головка з прокладкою (D) захована. Скручування кільця (C) закриває з’єднання та притискає ущільнювачі (D).

Роз'єм закритий, коли ми максимально затягуємо запобіжне кільце (A), щоб не залишилося вільного місця (B). Захвати з’єднувача (C) будуть притиснуті до фланця (D), який закриває та ущільнює з’єднання.  Завдяки цьому рішенню ми отримуємо ідеальну герметизацію завдяки ущільненням всередині з’єднань, стиснутих разом. Крім того, з'єднання більш надійне і стійке до випадкового відключення. Система також не потребує застосування великої сили під час підключення кабелів або підключення кабелю до пневматичних інструментів, стандартно обладнаних затискачами, наприклад, Atlas Copco або Chicago Pneumatic.

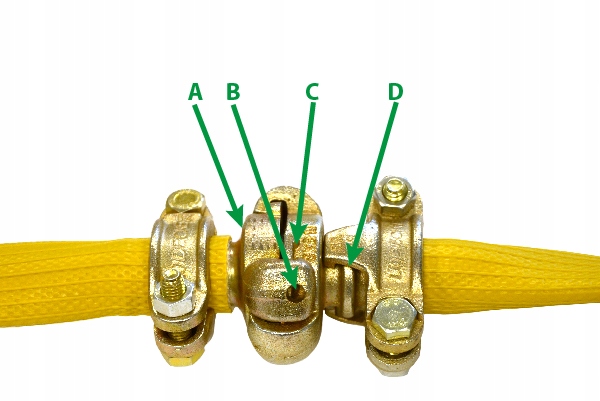

Муфти Atlas Copco (ACK 10 T) відрізняються від стандартних (D) матеріалом виготовлення, ялинковим профілем з’єднувача шланга, характерним отвором (B) і профілем запірного фланця (C) , яка має лише один характерний обмежувальний виступ .

У набір входять оригінальні клешні з'єднувачі та затискачі німецької компанії LUDECKE.

Ці з’єднувачі (B) стандартно встановлюються в багатьох пневматичних інструментах і повністю сумісні з кулачковими з’єднувачами DIN 3489 (C) і DIN 3238 .

Ми пропонуємо весь асортимент LUDECKE перехідників, трійників і аксесуарів відповідно до DIN 3489 і DIN 3238, які сумісні з інструментами Atlas Copco.
