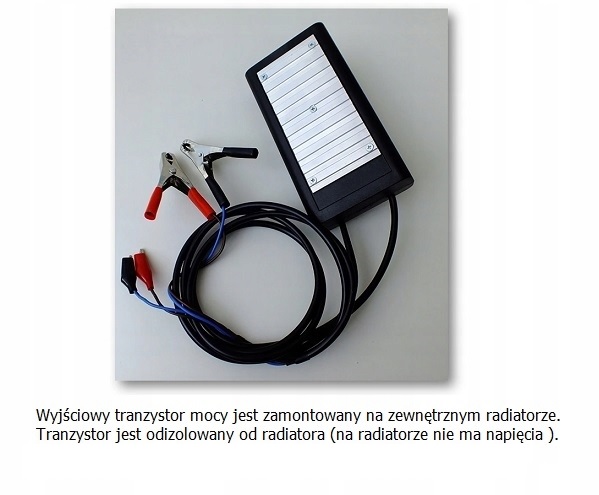

Джерело живлення ШІМ виконавчих механізмів + генератор імпульсів

Технічні дані:

• - максимальна напруга живлення 16 В
• - частота вихідного сигналу 150 Гц, 10 Гц (вибирається перемикачем)
• - Коефіцієнт заповнення ШІМ регулюється в діапазоні: 1% ÷ 99% (плавне регулювання за допомогою потенціометра)
• - максимальний вихідний струм 20A (в імпульсі 50A, на частоті 10Hz)
• - захист від зворотного підключення кабелів до акумулятора

Пристрій дозволяє:

на частоті 150Гц

• -- ---------------------------- плавне регулювання швидкості двигуна постійного струму
• ---------- ------------------- керування електромагнітними виконавчими механізмами, регулятором тиску, клапанами EGR тощо.

на частоті 10 Гц

• ------------------------ --- відкриття форсунок в бензинових і дизельних системах під час очищення в ультразвуковому очиснику
• ------------------------ -- -- імпульсна перевірка деяких типів виконавчих механізмів

Збоку від тестера є роз'єм, з якого можна завантажити керуючий сигнал ШІМ. Деякі типи клапанів мають всередині керуючу електроніку. Тоді вхідне гніздо такого клапана має кілька контактів. Ці елементи живляться від постійної напруги 12 В, а на один з контактів надходить сигнал ШІМ від контролера двигуна. Щоб визначити, до якого контакту який провід підключати, потрібно знайти його в електричній схемі автомобіля.

Спосіб підключення тестера до вентиля з електронікою.

• A  джерело живлення +12 В
• B  заземлення 0 В
• C  сигнал керування ШІМ

Джерело живлення можна використовувати для активації приводів холостого ходу, показаних на фото нижче. Ці контролери неправильно називають кроковими двигунами. Вони є в автомобілях FORD і VW. Це елементи, що працюють за принципом електромагнітного клапана і живляться від ШІМ-сигналу. У деяких приводах, щоб перемістити дросель, необхідно застосувати негативний тиск до повітряної камери. Іншими словами, вони пересуваються в машині тільки при включеному двигуні. У цьому випадку можна перевірити контролер за допомогою частоти 10 Гц. Замість плавного руху ви зможете почути виразне клацання в момент поштовху. Сигнал 10 Гц також можна використовувати для відкриття голки інжектора під час очищення в ультразвуковій ванні. Максимальний вихідний струм 50А в імпульсі дозволяє підключати в омивач кілька форсунок одночасно. У цьому випадку прилад повинен працювати від акумулятора. Типове стабілізоване джерело живлення не забезпечить такий великий імпульсний струм.
