ДБЖ (джерело безперебійного живлення) — це пристрій, який забезпечує безперебійне живлення інших електронних пристроїв навіть у разі збою електромережі. Коли в розетку є напруга, ДБЖ автоматично заряджає підключену батарею. Крім того, блок живлення має ряд захистів від перевантаження, перегріву, занадто високої та занадто низької вхідної напруги, від перезарядки та розрядки батареї та короткого замикання, що забезпечує максимальний захист підключених пристроїв.
Функції перетворювача постійного/змінного струму, джерела безперебійного живлення (UPS) і автоматичного зарядного пристрою входять в один пристрій.
У разі відключення електроенергії ДБЖ негайно подає живлення на підключені до нього пристрої , дозволяючи безпечно вимкнути обладнання та зберегти важливі дані. Раптове відключення електроенергії може призвести до втрати інформації та пошкодження електронного обладнання.

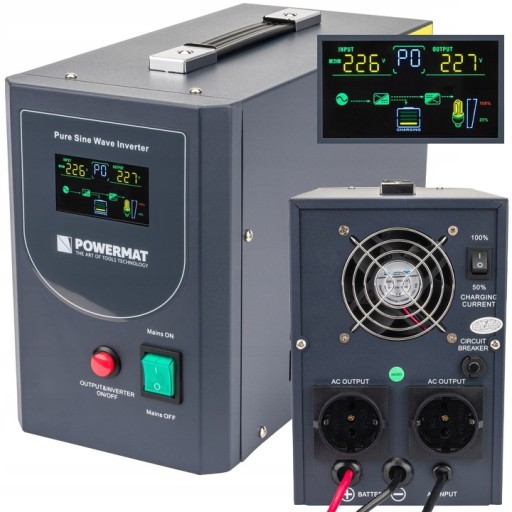

UPS POWERMAT — це пристрій, який чудово вирішує цю проблему. Дозволяє підключити зовнішню батарею/комплект батарей (паралельно) напругою 12В має два вихідних гнізда з напругою 230В , дозволяє підтримувати роботу двох пристроїв одночасно.
Тороїдальний трансформатор, який використовується в перетворювачі, забезпечує високу ефективність і низький струм холостого ходу. Цей пристрій набагато енергоефективніший, ніж старіші конструкції, що використовують трансформатори з сердечниками типу E.
Швидкий 32-розрядний мікропроцесор забезпечує точну та безвідмовну роботу.
Перетворювач виробляє чисту синусоїдальну напругу на виході , що дозволяє працювати практично з будь-яким типом навантаження.
Високий струм зарядки акумулятора (точні значення в таблиці з технічними даними).
Інтелектуальне керування охолоджуючим вентилятором залежно від фактичної температури пристрою та стану навантаження інвертора.
Вбудований стабілізатор напруги мережі AVR.
Призначений для роботи з необслуговуваними батареями AGM VRLA або GEL.
Крім того, вбудований рідкокристалічний дисплей наочно інформує про поточний режим роботи джерела живлення. Також виробник підготував чітку інструкцію польською мовою, що значно полегшує користування пристроєм.
ХАРАКТЕРИСТИКИ ПРОДУКТУ
Лінійно-інтерактивний ДБЖ
Однією з головних переваг цього типу ДБЖ є те, що він працює в інтерактивному режимі з лінією живлення.Це означає, що у разі падіння напруги в мережі живлення автоматично перемикається на підключену батарею, щоб забезпечити постійну напругу та безперебійне живлення пристрою.
Оскільки він здатний обмінюватися даними з лінією електроживлення, він забезпечує більш ефективний захист під’єднаних пристроїв від пошкодження внаслідок нестабільної напруги.
Ще однією перевагою лінійно-інтерактивних ДБЖ є їх відносно низька ціна порівняно з іншими типами ДБЖ, такими як онлайн-ДБЖ. Оскільки вони не потребують таких високоякісних компонентів, вони більш доступні для малого бізнесу та домашніх користувачів.
Чиста синусоїда
Пристрій створює на виході «синусоїду», таку ж, як і в електромережі. Завдяки цьому він може живити індукційні пристрої (включаючи електроінструменти, повітряні компресори, кондиціонери, холодильники, морозильні камери тощо). Звичайно, не забувайте вибирати потужність джерела живлення відповідно до навантаження.
Відсутність електрики - не проблема
Інженери подбали про функцію холодного старту в PM-UPS-500MP , що означає, що пристрій може працювати в режимі акумулятора без попереднього підключення до мережі. Це корисне рішення у разі раптового збою живлення, коли нам потрібен швидкий доступ до даних на стаціонарному комп’ютері чи іншому пристрої.
ПРИКЛАД ЗАСТОСУВАННЯ
Джерело безперебійного живлення PM-UPS-500MP, яке пропонує Powermat, забезпечує безперебійне живлення та захист багатьох пристроїв, таких як:
Комп’ютери
Системи сигналізації
Робочі станції
Сервери
Телекомунікаційні та фіскальні пристрої
Побутова електроніка
Печі, насоси та контролери центрального опалення
Інші пристрої з будь-яким типом навантаження з енергоспоживанням, адаптованим до пристрою.
РК-ДИСПЛЕЙ
Завжди під контролем
Завдяки РК-дисплею користувач може контролювати ключові параметри джерела живлення, такі як: вхідна та вихідна напруга, частота в Гц, стан батареї, навантаження та поточний режим роботи. Це забезпечує постійне уявлення про стан пристрою та дозволяє швидко реагувати, якщо це необхідно.
Режими роботи пристрою
Режим ДБЖ: живлення від мережі з одночасним заряджанням батареї, перехід на живлення від батареї у разі нестабільної напруги або повного зникнення живлення від мережі.
Режим випрямляча: зарядка акумулятора без живлення приймачів.
Режим перетворювача DC/AC: примусове живлення безпосередньо від батареї без підключення до електромережі.
ТЕХНІЧНІ ДАНІ
Потужність: 500 ВА / 400 Вт
Напруга: 230 В змінного струму
Вихідні розетки: 2 розетки 230 В із заземленням шуко
Захист виходу: Плавкий запобіжник
Частота: 50 Гц
Тип трансформатора: Тороїдальний
Стабілізація напруги: ТАК
Форма хвилі напруги: Чиста синусоїда
Спотворення хвилі: ≤3%
Підтримувані типи акумуляторів: 12 В - AGM VRLA та GEL
Напруга заряджання: 13,6 В
Максимальний зарядний струм: 8 A
Захист акумулятора: при 10,2 В
Час перемикання: <10 мс
Час роботи ДБЖ: Залежить від встановленої батареї
Звукова сигналізація: ТАК (опис у посібнику користувача)
Вага продукту з упаковкою: 7,7 кг
Захист:
Перевантаження,
Від перевантаження та розряду
Коротке замикання
Перегрівання
Від надто високої та надто низької вхідної напруги
Джерело безперебійного живлення PM-UPS-500MP POWERMAT — це лінійно-інтерактивне джерело живлення з ефективною потужністю 400 Вт і повною потужністю 500 ВА.
Схема підключення однієї батареї 12 В
Підключіть батарею до ДБЖ, дотримуючись відповідної полярності, тобто «+» до «+» і «-» до «-».
Схема підключення кількох батарей 12 В (паралельне підключення)
У випадку нашого пристрою основним правилом підключення кількох батарей є їх паралельне з’єднання, як на схемі нижче.
Ми підключаємо батареї з однаковою номінальною напругою. Одні й ті самі полюси повинні бути з’єднані разом, тобто роз’єми «+» до «+» і роз’єми «-» до «-».
Потім підключіть до ДБЖ останню батарею з паралельно з’єднаного блоку, дотримуючись відповідної полярності, як у випадку з’єднання батарей.
Таким чином ми отримуємо акумуляторну батарею з ємністю суми використаних батарей і такою ж номінальною напругою.
Важливі поради щодо паралельного з’єднання батарей:
Найкраще з’єднувати батареї однакової ємності.
Вони мають бути виготовлені за тією ж технологією.
Їх слід носити однаково.
Той самий стан заряду акумулятора.
Кабелі, що використовуються для підключення акумуляторів, мають мати належний розмір і бути якомога коротшими.
Замінюючи батареї на нові, слід замінити всі батареї одночасно.
