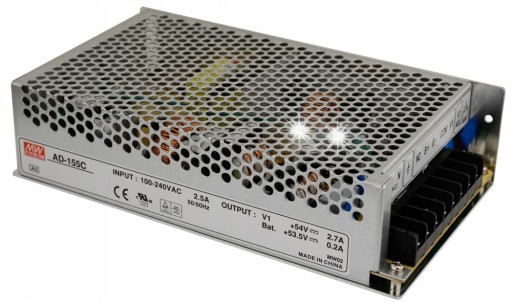

Буферний блок живлення Mean Well AD-155C 48 В 2,7 А

Опис:

Джерела живлення серії AD-155 призначені для живлення електронних пристроїв, промислової автоматизації, систем контролю доступу, систем сигналізації тощо у взаємодії з необслуговуваною батареєю. Вони відрізняються невеликими габаритами і високою ефективністю.

Джерела живлення призначені для вбудовування всередину пристроїв із живленням.

Найважливіші характеристики джерела живлення MeanWell AD-155C:

• Універсальна напруга живлення змінного струму/повний діапазон
• Захист: від короткого замикання, перенапруги та перевантаження
• PF>0,92@230 В
• Захист від глибокого розряду акумулятора
• Захист від падіння напруги та зворотної полярності акумулятора
• Охолодження у відкритій системі (без примусової циркуляції повітря)
• Постійна частота імпульсної роботи 134 кГц
• Можливий монтаж на DIN-рейку та на плоску поверхню

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 54 В пост.
• Максимальний зарядний струм акумулятора: 0,2 A
• Діапазон зарядного струму акумулятора: 0 – 0,5 A
• Рекомендований акумулятор: необслуговуваний/гелевий 12 В 7 А·год (4 шт.)
• Потужність: 156,5 Вт
• Перешкоди та шум: 240 мВ p-p
• Діапазон вихідної напруги: 48–58 В постійного струму
• Допуск вихідної напруги: ± 2%
• Стабілізація через зміни мережі: ± 0,5%
• Стабілізація через зміни навантаження: ± 0,5%
• Час встановлення/наростання/утримання: 1000 мс/90 мс/20 мс

Вхідні параметри:

• Діапазон вхідної напруги: 88–264 В змінного струму або 124–370 В постійного струму
• Діапазон частот: 47–63 Гц
• Ефективність: 84%
• Вхідний струм: 1,5 А (при 230 В змінного струму)
• Макс. стрибок струму: 40 А (при 230 В змінного струму)
• Струм витоку: <1 мА (при 230 В змінного струму)

Захист:

• Захист від перевантаження: 105% - 135% максимальної вихідної потужності. Тип захисту: відсічка вихідної напруги; напруга повертається, коли перевантаження припиняється. Акумулятор: від 0,51 до 0,9 A
• Перенапруга: 62,1–72,9 В
• Захист від надмірного розряду акумулятора: 39 В (± 2 В)

Середовище:

• Робоча температура: від -10 до +60oC
• Робоча вологість: 20–90% (без конденсації)
• Температура та вологість зберігання: від -20 до +85oC, 10–95 RH
• Ефективність як функція температура: ± 0,03% / oC (0 – 50oC) на виході
• Вібрація: 10 – 500 Гц, 2G 10 хв/1 цикл, 60 хв вздовж кожної осі X, Y, Z

Безпека:

• Стандарти: UL60950-1, TUV EN60950-1
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 1,5 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму
• Випромінювані та провідні електромагнітні перешкоди: відповідно до EN55022 (CISPR22) клас B, EN61000-3-2,-3
• Гармоніки: відповідно до EN61000-3-2,3
• Стійкість до EMS: відповідає EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024

Інше:

• MTBF: 183,3 тисячі годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 199 x 110 x 50 мм (довжина x ширина x висота)
• Вага: 0,88 кг

1. Усі параметри, якщо не вказано інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), закінчених конденсаторами 0,1 мкФ і 47 мкФ.

3. Якщо джерело живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим джерелом живлення) на відповідність директивам щодо електромагнітної сумісності.

Блок живлення продається без кабелів для підключення до акумуляторів.
