специфікація:
- перетворювач змінного струму PCT15-CH-420e дозволяє вимірювати ізольований змінний струм в мережі або ланцюга в режимі реального часу і перетворювати його в вихідний струм 0-5 в / 0-10 В або 4-20 мА постійного струму. Його можна комбінувати з різними AD і створювати різні цифрові централізовані системи придбання. Або відправте в ПЛК, щоб створити автоматичну систему управління, або зіставте традиційні аналогові і цифрові індикатори, відобразіть виміряне значення.
- особливості:
1. Взаємний моніторинг струму індуктивності, висока точність виявлення струму, стабільна продуктивність, безпечна ізоляція входу та виходу.
2. Ви можете вибрати виміряний струм змінного струму: 0-10A/20A / 50A.
3. Вихідний сигнал постійного струму: 0-5V / 0-10V /4-20mA Доступні три форми.
4. Установка і використання прості і зручні, немає необхідності підключати серію постійного струму до ланцюга під час вимірювання.
5. Конструкція серця, ізоляція витримує напругу до 2000 В змінного струму.
6. Магнітний гістерезис менше 1%, може використовуватися в умовах сильного магнітного поля.
7. Зовнішній корпус виготовлений з самозатухаючого матеріалу, безпечного і довговічного.
8. Він використовується для моніторингу змінного струму, виявлення, захисту від перевантаження по струму, а також в якості електронного перемикача для автоматичних систем управління.
9. Підходить для різних додатків, що вимагають перетворення струму і напруги.
10. Він має високу перевантажувальну здатність, високу точність, високу ізоляцію, високу безпеку, низьке енергоспоживання та сильну здатність до перешкод.
- специфікація:

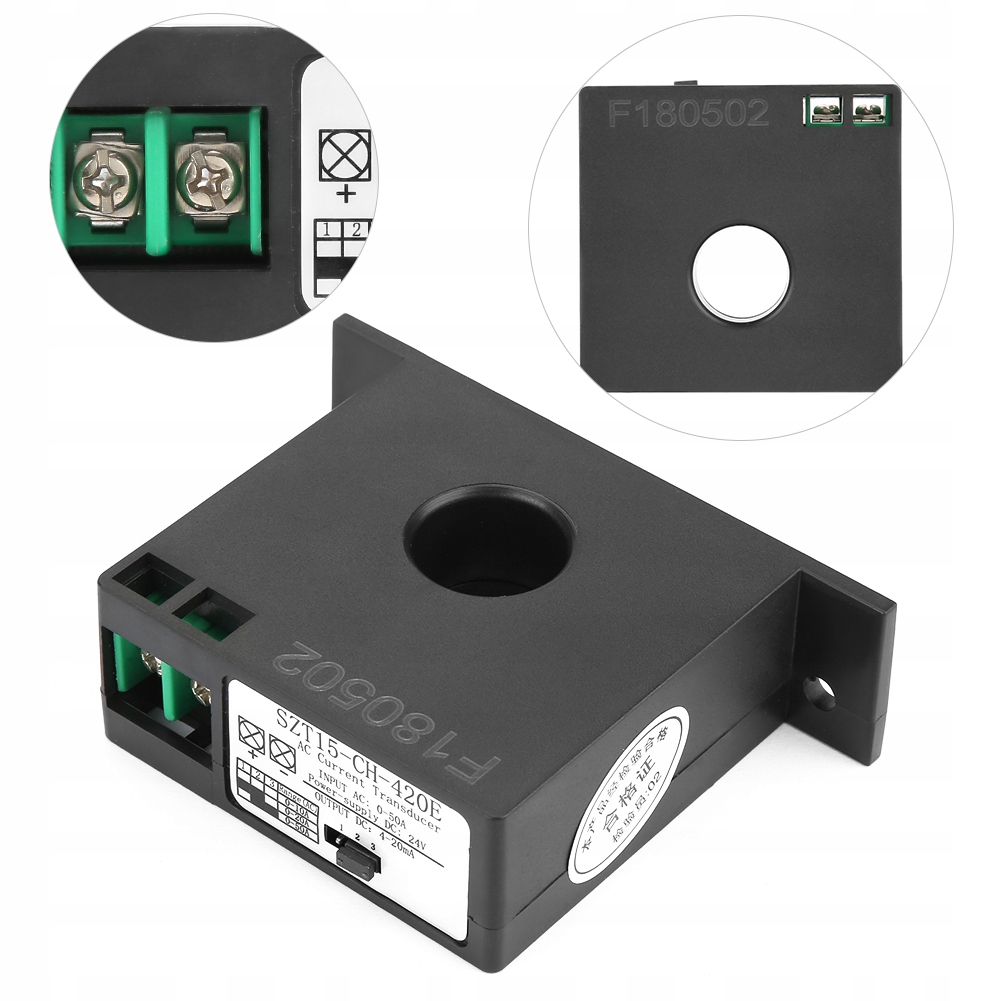

- Назва продукту: перетворювач змінного струму

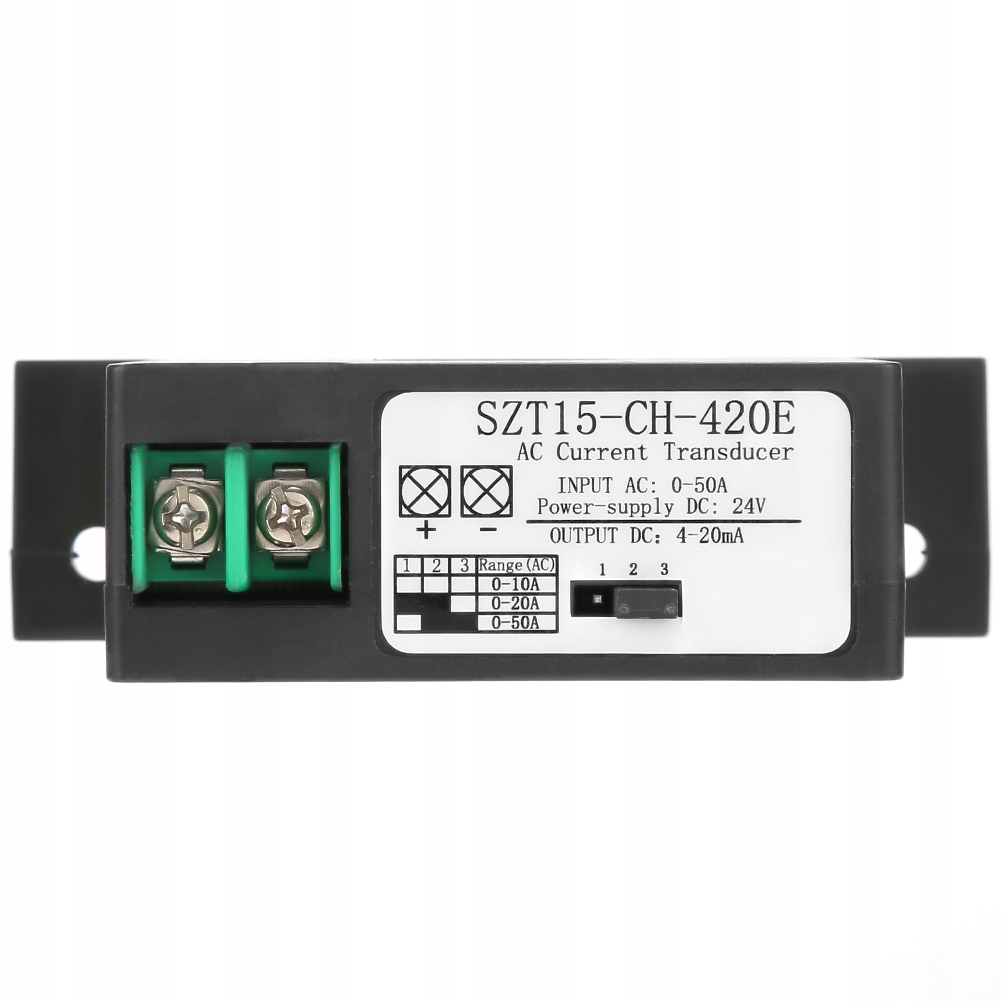

- модель: ШТ15-CH-420e
- джерело живлення:
- Тип вихідної напруги, автономне живлення не вимагає зовнішнього струму.
- тип вихідного струму вимагає зовнішнього постійного струму: 24 в ± 10%
- вхідний наскрізний струм (AC):
- 0-10A / 20A / 50A (серія ШТ15)
- 0-100A / 150A / 200A (серія ШТ20)
- тип виходу (постійний струм):
- тип вихідної напруги: 0-5 в/10 в
- тип вихідного струму: 4-20 ма
- включити мінімум:
- 0,5 ± 0,2 a (круглий тип)
- 1,5 ± 0,2 a (затискний тип)
- максимальний струм по струму: 200%, струм живлення не повинен перевищувати 200% від номінального значення
- споживана потужність: ≤1 Вт
- стрічка: ≤1%
- точність: ±1%
- максимальний струм витоку: ≤0,1 мА
- лінійність: 10% -100%
- час відгуку: ≤200 мс
- через діаметр сердечника: 0,35-20 мм
- робоча температура:-20-60°c
- Робоча вологість: 5-95% (без конденсації)
- Матеріал корпусу: ABS самозатухаючий пластик (cycolac 94V-0)
- витримується Напруга ізоляції: 2000 В змінного струму 50/60 Гц 1 хв
- список пакетів:
- 1 * перетворювач змінного струму
- принцип роботи:
1. На основі електромагнітної індукції індуктивний струм буде генеруватися при зміні струму в ланцюзі. Перетворіть великий струм у стандартний невеликий струм через трансформатор,
2. Через відповідну схему обробки сигналів і схему управління виходом сигнал постійного струму 0-5/10 В або 4-20 мА може виводитися і передаватися в систему наступного рівня.
