Функції:

Використовується для вимірювання динамічного стану рідини, що протікає по трубопроводу, наприклад: вода, етилен, етиленгліколь та інші рідини, які не мають корозійного впливу на мідь.

Коли швидкість потоку перевищує задане значення, рідина приводить в дію лопаті та мікроперемикач, контакт SPDT може підключати ланцюг і відключати інший ланцюг.

Значення керування потоком регулюється, точка повторення дії є стабільною.

Ступінь захисту IP54, термін служби контактів мікроперемикачів до 100 000 разів

Ідеально підходить для системи водопідготовки, центрального кондиціонування, водяного охолодження.

Специфікація:

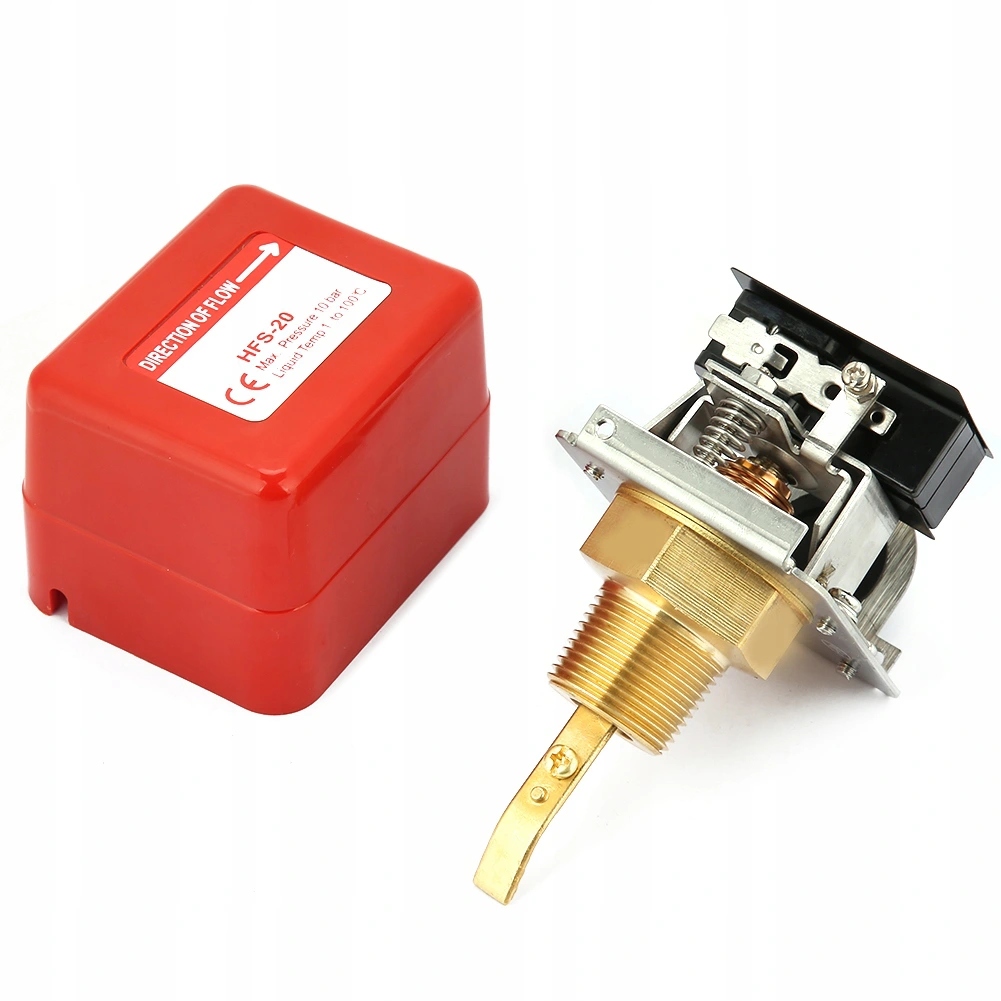

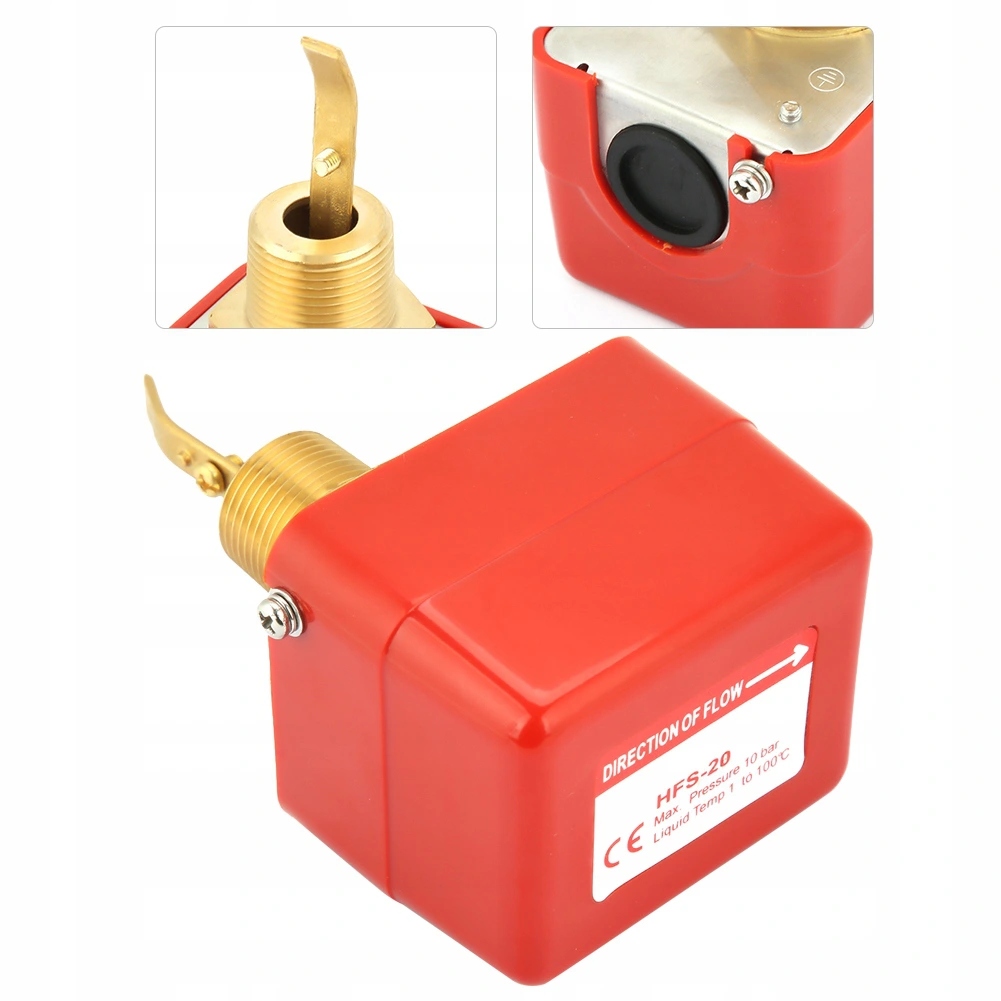

Модель: HFS-20

Тип перемикача: SPDT

Матеріал: мідний роз’єм, сильфон із фосфористої бронзи

Вага: близько 401 г / 14,1 унцій

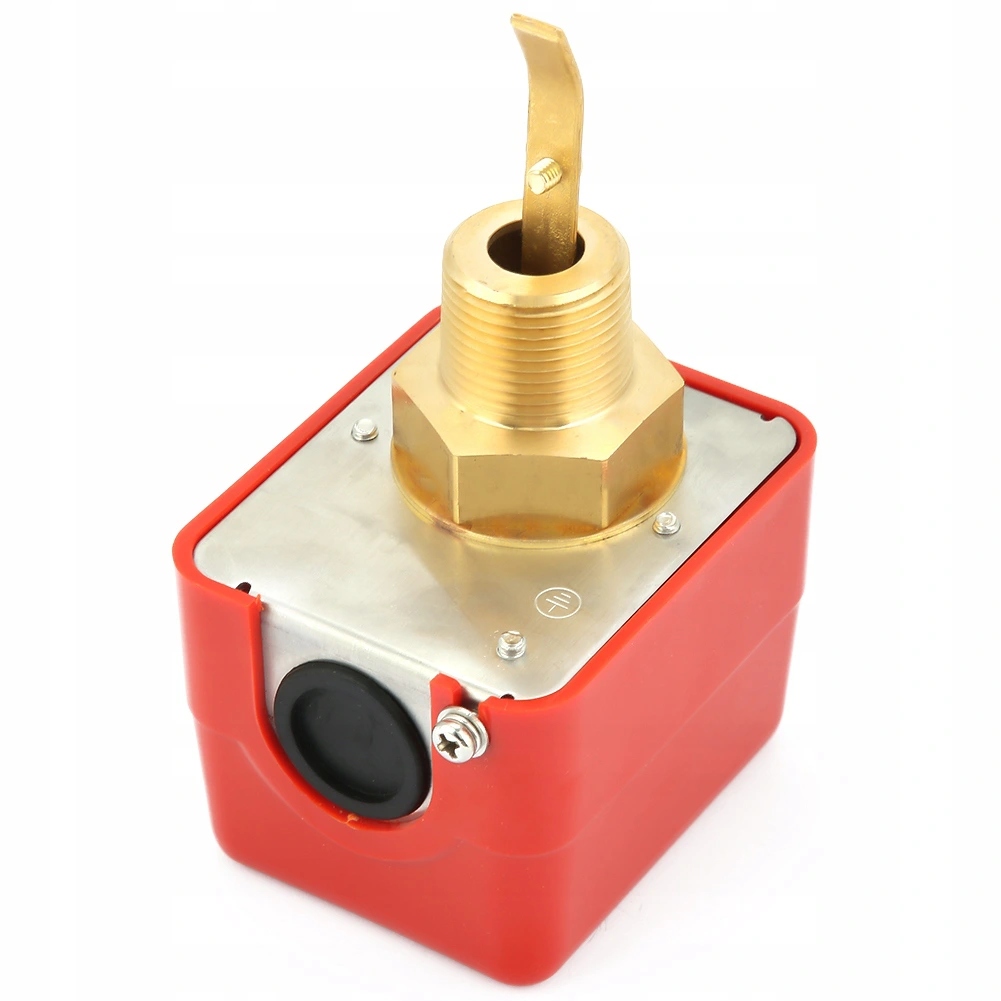

Роз'єм: 3/4"

Макс. робочий тиск: 1,0 МПа

Температура навколишнього середовища: 0 ~ 60 ℃

Температура рідини: -10 ~ 100 ℃

Термін служби мікроперемикача: 1000000 разів

Напруга мікроперемикача: 220 В змінного струму

Струм мікроперемикача : 15 A

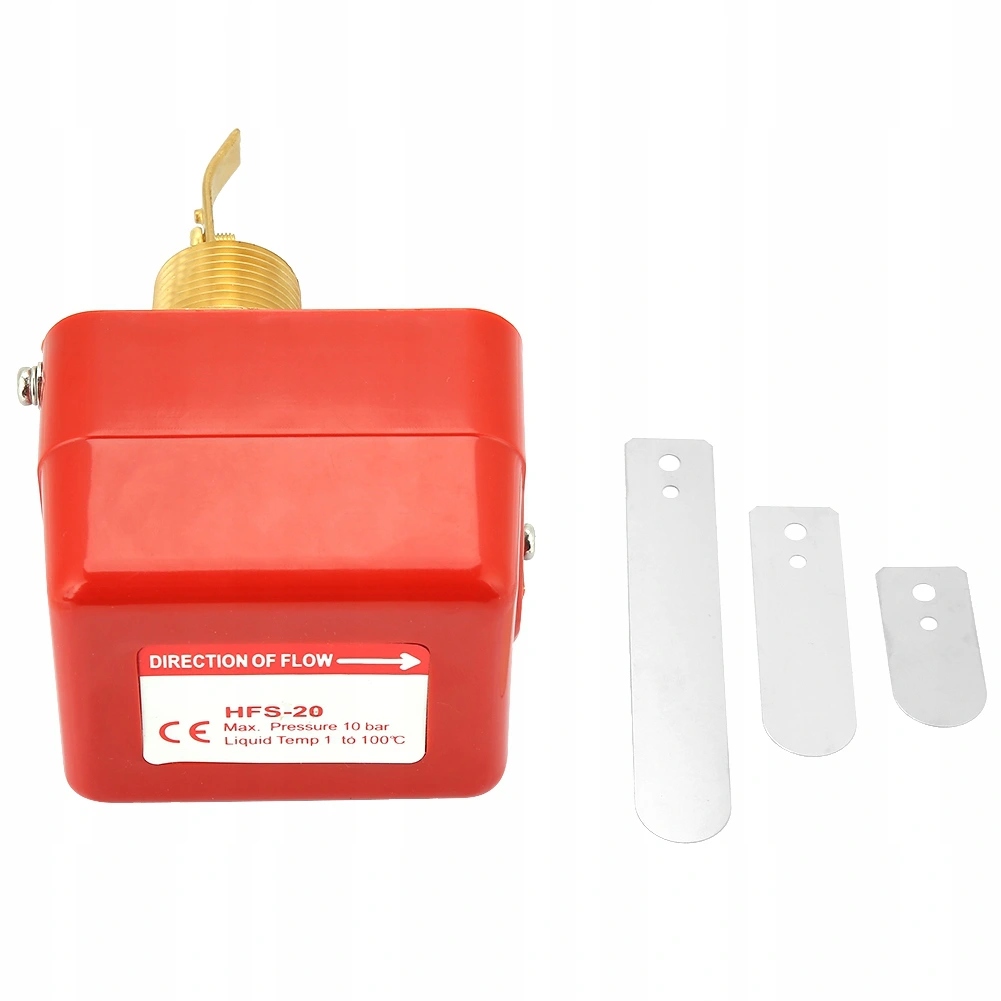

Список пакетів:

1 * перемикач потоку води

3 * весло

1 * посібник користувача

Спосіб встановлення:

1. Відкрийте датчик потоку

2. Перемикач встановлено на мінімальну швидкість потоку, щоб збільшити значення потоку.

3. Натисніть на ціль, щоб переконатися, що мікроперемикач працює нормально. Надмірне обертання регулювального гвинта за годинниковою стрілкою може пошкодити перемикач потоку.

4. Після встановлення кілька разів натисніть важіль перемикача потоку, щоб перевірити. Якщо ви не почуєте клацання, поверніть регулювальний гвинт проти годинникової стрілки, доки не почуєте клацання.

5. Регулювальний гвинт ущільнення фарби використовується лише вперше для регулювання стану перемикача потоку. Будь ласка, не змінюйте та не адаптуйте його.

6. Виконайте три робочі цикли, щоб переконатися, що комутатор і система, до якої він підключений, працюють належним чином, і негайно закрийте корпус комутатора.

Примітка:

1. Перед встановленням уважно перевірте перемикач потоку.

2. Реле потоку можна встановити в горизонтальному або вертикальному трубопроводі з напрямком потоку рідини вгору, але не в трубопроводі з напрямком потоку рідини вниз. При встановленні в трубопроводі, що тече вгору, слід враховувати вплив сили тяжіння.

3. Реле потоку HFS не можна використовувати в трубопроводі, температура рідини якого нижче точки дренажу.

4. Необхідно встановити протектор, якщо за клапаном є швидкозакриваючий клапан.

5. Під час монтажу кабелю зверніть увагу на таке:

(1). Категорично забороняється бити ключем по підставі вимикача, що призведе до деформації та виходу з ладу перемикача потоку.

(2). Під час підключення або налагодження відключіть живлення.

(3). Під час підключення категорично забороняється регулювати будь-які гвинти, крім клем мікроперемикача та гвинтів заземлення. І при підключенні проводу акуратно, інакше легко змінити положення самого мікроперемикача, в результаті чого перемикач потоку вийде з ладу;

(4). Для проводки необхідно використовувати спеціальні гвинти заземлення, а кріпильні гвинти не можна знімати.

(5). Лезо реле потоку не повинно торкатися внутрішньої стінки труби тощо.
