GS07158 - DC 12V 16-канальний модуль реле MODBUS RTU

Функція: 1. Робоча напруга становить 12 В постійного струму. 2. Струм в режимі очікування (всі реле закриті) становить 11 МА, 1 реле розімкнуто 40 мА, 2 реле розімкнуто 67 Ма, 3 реле розімкнуто 95 Ма, 4 реле розімкнуто 121 Ма, 5 реле розімкнуто 147 Ма, 6 реле розімкнуто 173 Ма, 7 реле розімкнуто 198 Ма, 8 реле розімкнуто 222 Ма... 3. 6 команд ""відкрити", "закрити", "миттєвий", "самоблокується", "блокування"і " затримка". 4. Режим управління командами MODBUS RTU, максимальна затримка становить 255 секунд. 5. Команди MODBUS можна вводити послідовно HyperTerminal (послідовний помічник) або"Modbus Poll".

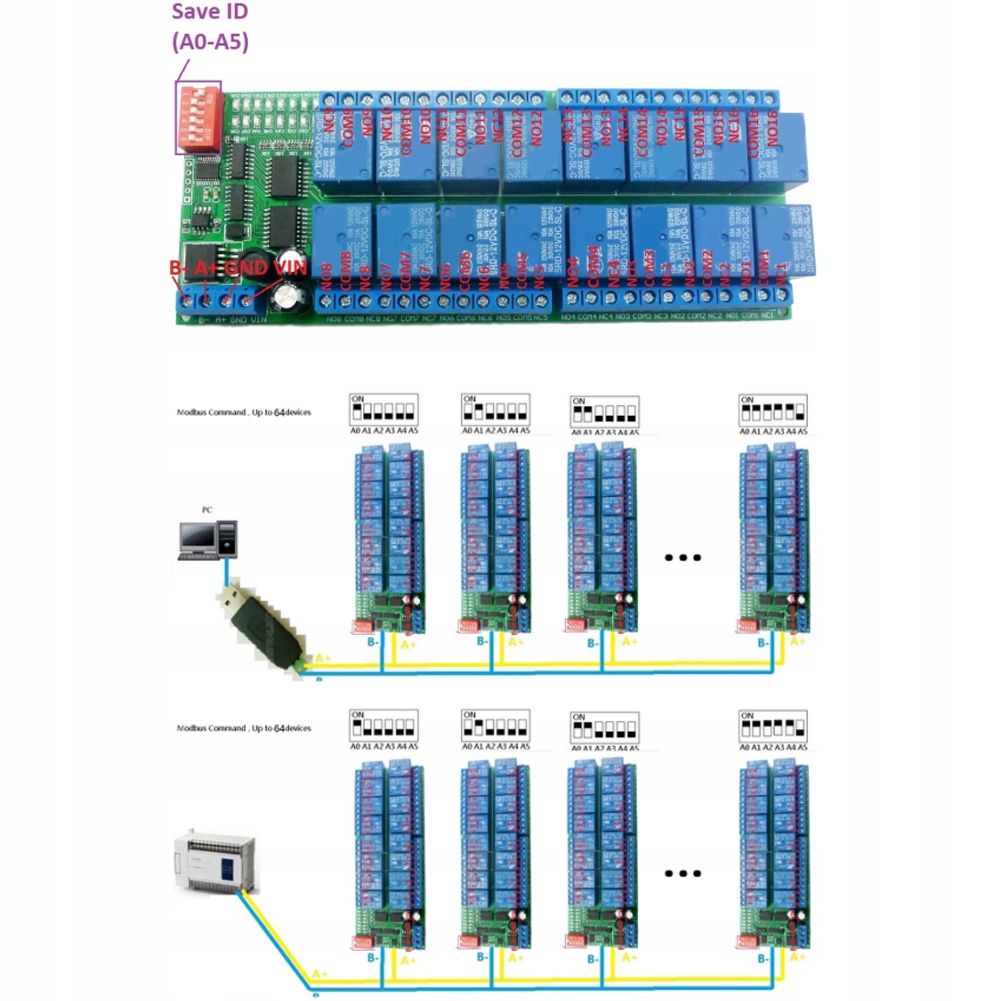

специфікація: особливості: 1. Робоча напруга становить 12 В постійного струму. 2. Струм в режимі очікування (всі реле закриті) становить 11 МА, 1 реле розімкнуто 40 мА, 2 реле розімкнуто 67 Ма, 3 реле розімкнуто 95 Ма, 4 реле розімкнуто 121 Ма, 5 реле розімкнуто 147 Ма, 6 реле розімкнуто 173 Ма, 7 реле розімкнуто 198 Ма, 8 реле розімкнуто 222 Ма ... 3. 6 команд ""відкрити", "закрити", "миттєвий", "самоблокується", "блокування"і " затримка". 4. Режим управління командами MODBUS RTU, максимальна затримка становить 255 секунд. 5. Команди MODBUS можна вводити послідовно HyperTerminal   (послідовний помічник)  або вводити "Modbus Poll". 6. У командному режимі MODBUS цей релейний модуль може підтримувати до 64 пристроїв паралельно. Параметри: робоча напруга: постійний струм 12 В струм в режимі очікування: 11 мА максимальне навантаження: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A / 12VDC розмір: прибл. 17 * 6,5 * 2 см / 6,7*2,5*0,8 дюйм вага: прибл. 224 г/7,9 Унції типові програми: командний режим MODBUS (HEX), ви можете керувати різними способами: послідовний Hyper Terminal Control (необхідно додати CRC вручну), управління програмним забезпеченням Modbus Poll (програмне забезпечення автоматично додає CRC), управління процесом PLC або MCU. Схема підключення: 1. Схема управління DC12V, схема підключення нижче. "Навантаження" може бути камерою, світлодіодами, вентиляторами, двигунами та іншим обладнанням DC 12V. 2. Схема управління DC 1-100 В або AC 85-265 в, схема підключення нижче (Примітка: якщо немає навантаження DC 12 в, потрібен інший джерело живлення DC 12 В). "Навантаження" може бути світлодіодним освітленням, вентиляторами, освітленням двигуна, люмінесцентними лампами, сонячними водонагрівачами та іншими пристроями постійного струму. Список пакетів: 1 * 16 канальне реле RS485
