2-секційний гідравлічний спліттер cetop 6
з електричним управлінням 12V
застосування:
має широке застосування в гідравлічних системах в сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.
спліттер підходить для різних видів машин, таких як: сільськогосподарська техніка, трактори, обприскувачі, турки, циклопи, навантажувачі HDS, будівельна техніка, навантажувачі, екскаватори, підмітальні машини, промислові машини та інше обладнання, що має гідравлічну систему.
ТЕХНІЧНІ характеристики:
розподільник має стартову секцію для розвантаження насоса і дві робочі секції.
в комплекті комплект роз'ємів з виходом M18x1.5 і комплект електричних штекерів.
рекомендований витрата масла Системи: 0 - 60 л / хв.
приклад управління: два приводи 2-сторонньої дії.
матеріал:
корпус розподільника і сталеві повзунки, Електричні вилки і пластикові натискні гайки, блок в залежності від Партії сталі або алюмінію.

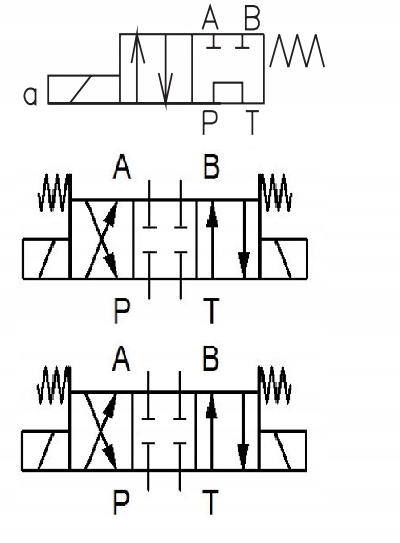

принцип роботи:
спліттер має одну стартову секцію і дві робочі секції. Стартова секція, інакше розвантажувальна, необхідна, вона призначена для розвантаження насоса, в той час як ми не управляємо будь-якої робочої секцією розподільника.
жодна робоча секція не буде працювати, якщо на стартову секцію не буде відключений струм, тому електричне з'єднання повинно бути налаштоване таким чином, щоб кожен електричний сигнал, що відпускається на робочу секцію, повинен одночасно досягати стартової секції.
управління:
повзунок стартової секції двопозиційний (0 - 1), на пружині, тобто сам повертається в нейтральне положення після відключення подачі струму. Поки повзунок знаходиться в нейтральному положенні, масло йде на перелив, насос потім розвантажується.
принцип роботи повзунка:
- положення 0 Нейтральне (подача струму на котушку відключена) тиск на робочих секціях не може бути досягнуто.
- робоче положення 1 (подача струму на котушку відкрита) можливість отримання тиску на робочих секціях.
трипозиційний слайдер робочої секції (1 - 0 - 2), на пружині, тобто сам повертається в нейтральне положення після відключення подачі струму.
принцип роботи повзунка:
- положення 0 Нейтральне (подача струму на обидві котушки відключена)поршневий шток приводу варто-масло йде на перелив.
- робоче положення 1 (подача струму тільки на першу котушку) шток поршня приводу висувається.
- робоче положення 2 (подача струму тільки на другу котушку) шток поршня приводу забирається.
