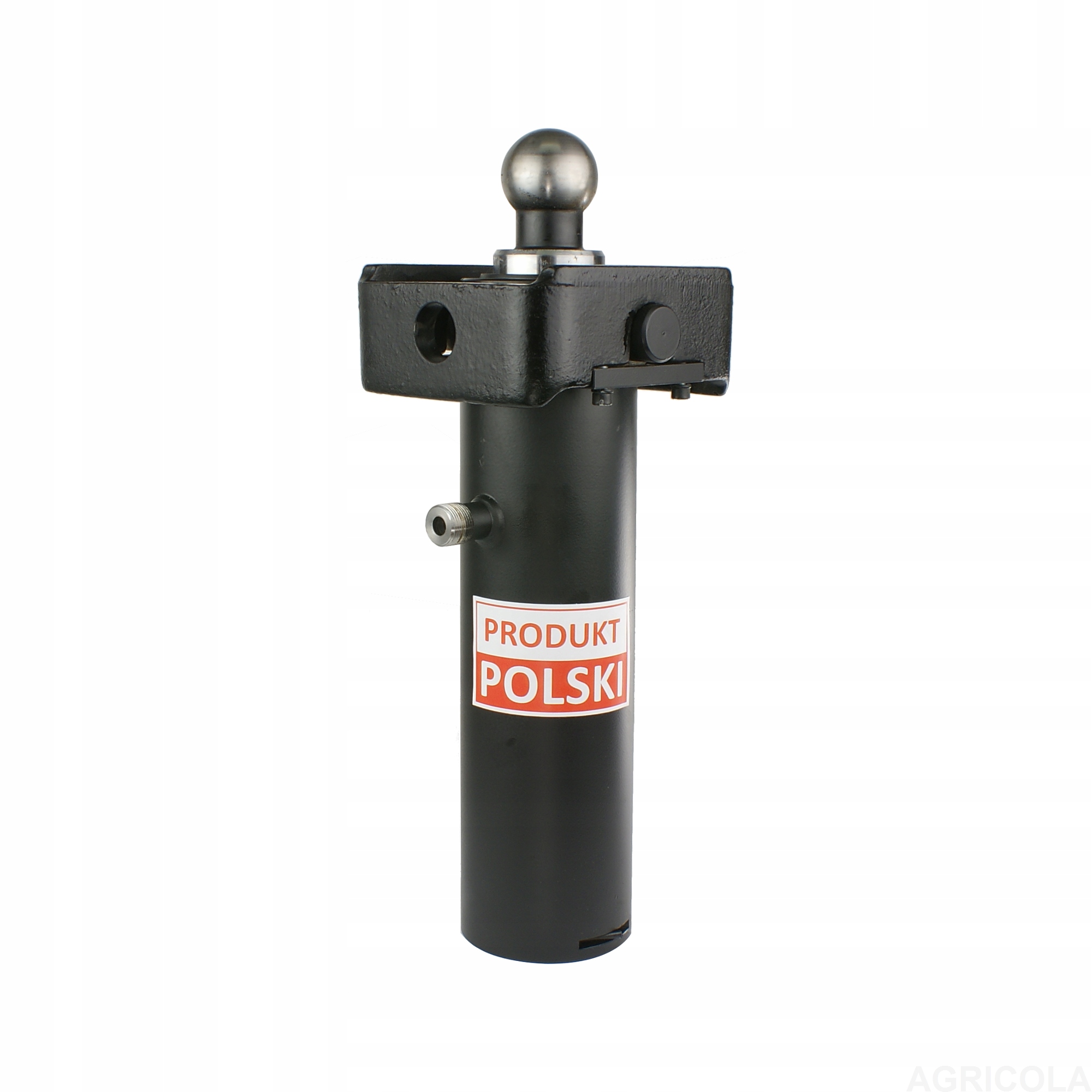

A1.30.80.005 - Телескопічний привід 60/2/520 D35 HYDROLIDER

телескопічний циліндр для причепа D35 хід 520 мм

в комплекті з люлькою, листовим металом і двома штифтами

виробництво:

оригінальний продукт марки Hydrolider, символи виробника: 1.30.80.005; CT 60/2/520

застосування:

має широке застосування в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.

привід в основному призначений для сільськогосподарського причепа типу D35 з перекиданням в сторону, в якому встановлені два таких приводу. Може використовуватися при виробництві інших причепів з аналогічними параметрами.

Загальна інформація:

• кількість елементів (шток поршня): 2
• плоске з'єднання з різьбою M22x1.5 (як в оригіналі)
• максимальна швидкість штока поршня 0,5 м/с
• потреба в олії: 2 л
• максимальний робочий тиск: 20 МПа
• поріг чутливості (пусковий тиск): 0,5 МПа

робочі параметри:

• допустима температура навколишнього середовища: від-40C до +60 C
• допустима температура масла: від-15ºC до +80 º c
• тип рідини: гідравлічне масло на основі мінерального масла

те, що ви бачите на зображенні, - це тільки металеві елементи, з яких виготовлений привід. Насправді привід коштує стільки ж, скільки внутрішні ущільнення, які використовуються для його будівництва. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї та інших країнах Далекого Сходу. Якщо ви хочете якості і довговічності , виберіть приводи марки Hydrolider, які є єдинимигарантією надійності на роки .

корисно знати:

гідравлічні Телескопічні циліндри складаються з декількох циліндрів, все меншого і меншого діаметра, зібраних один в інший і послідовно висуваються. Таким чином, можна отримати великий хід при невеликій довжині складеного приводу.

У гідравлічних телескопічних приводах односторонньої дії масло під тиском діє з одного боку, викликаючи висування окремих елементів приводу. Повернення телескопа здійснюється під дією зовнішньої сили (найчастіше під дією ваги розвантажувальної коробки причепа).

подача і стік масла здійснюється по одній і тій же лінії, напрямок потоку масла контролюється оператором машини через розподільний клапан (важіль).

рекомендований кут нахилу коробки при розвантаженні повинен знаходитися між 40 і 45 градусами. Місце установки приводу повинно бути на півдорозі по довжині завантажувальної коробки. Нижче наведені корисні таблиці і схеми при виборі відповідного приводу, знаючи довжину вантажної коробки:

дані, корисні при виборі приводу для вантажного ящика:

• максимальна вага сипкого вантажу + вага ящика (12 МПа): 3,5 т
• максимальна вага сипкого вантажу + вага ящика (16 МПа): 4,5 т
• максимальна відстань від приводу до петель (D): 1,5 м
• довжина ящика при перекиданні на задню частину (DS): 3 м
• можливість подовження коробки, висуваючи її за межі петель (G)

сила приводу висунення на окремих секціях 12/16 МПа (t):

• Перший елемент діаметр 75 мм - 5,4 т/7,2 т
• Другий елемент діаметр 60 мм - 3,4 т/4,6 т
