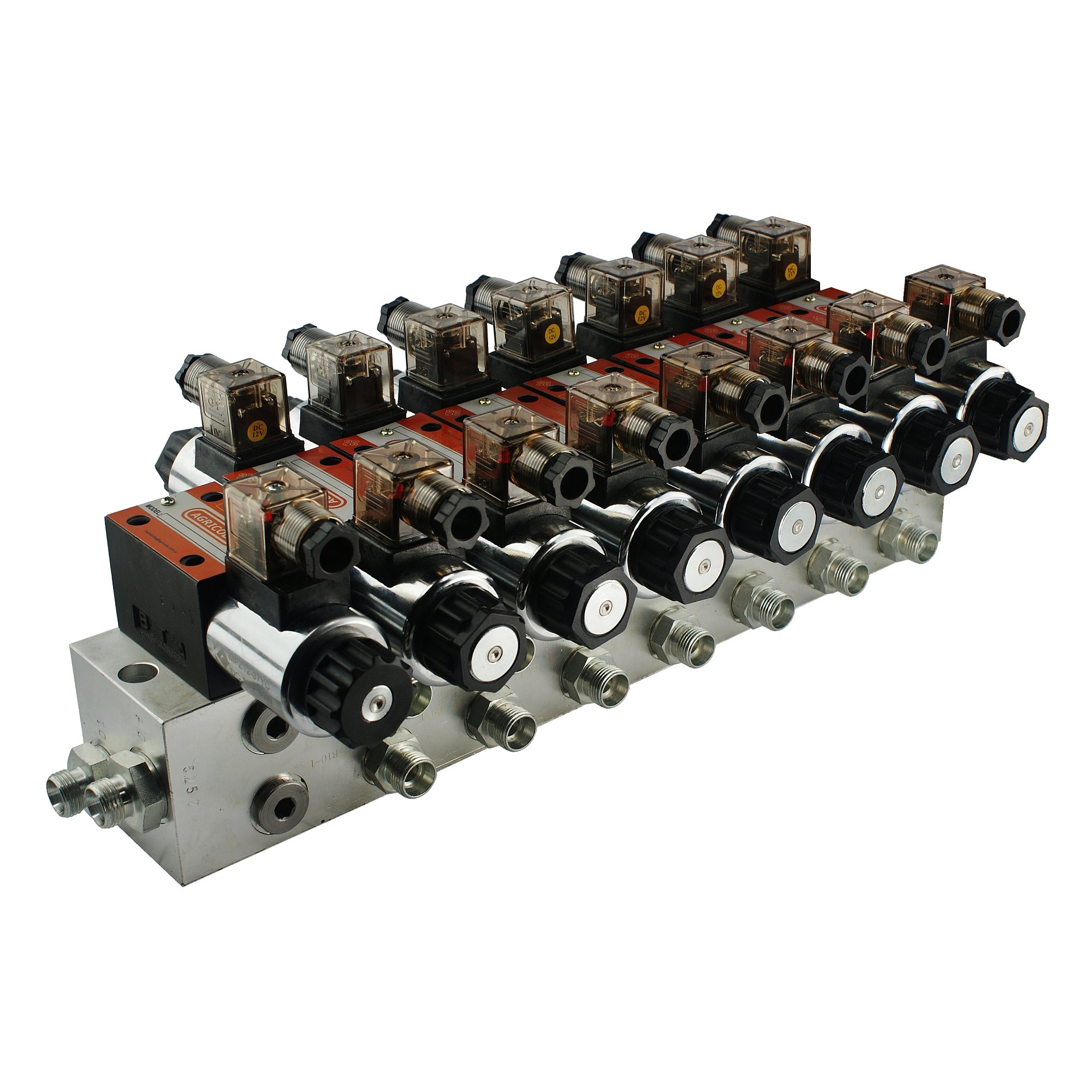

гідравлічний спліттер 7 сек CETOP 03 NG6з електричним управлінням 12V

виробництво:

оригінальний продукт марки Hydrolider, символ виробника: 1.10.60.070

застосування:

має широке застосування в гідравлічних системах в сільському господарстві, садівництві, лісовому господарстві, будівництві і я подумаю.

спліттер підходить для різних видів машин, таких як: сільськогосподарська техніка, трактори, обприскувачі, повороти, циклопи, навантажувачі HDS, будівельна техніка, навантажувачі, екскаватори, підмітальні машини, промислові машини та інше обладнання, що має гідравлічну систему.

ТЕХНІЧНІ характеристики:

в комплект роз'ємів з виходом M18x1.5 І комплект електричних штекерів 12 DC зі світяться діодами.

рекомендований витрата масла Системи: 0 - 50 л / хв.

приклад управління: сім приводів 2-сторонньої дії.

матеріал:

корпус спліттера і сталеві повзунки, Електричні вилки і пластикові натискні гайки, блок в залежності від Партії сталі або алюмінію.

принцип роботи:

спліттер має одну стартову секцію і сім робочих секцій. Стартова секція, інакше розвантажувальна, необхідна, вона призначена для розвантаження насоса, в той час як ми не управляємо будь-якої робочої секцією розподільника.

жодна робоча секція не буде працювати, якщо на стартову секцію не буде відключений струм, тому електричне з'єднання повинно бути налаштоване таким чином, щоб кожен електричний сигнал, що відпускається на робочу секцію, повинен одночасно досягати стартової секції.

управління:

повзунок стартової секції двопозиційний (0 - 1), на пружині, тобто сам повертається в нейтральне положення після відключення подачі струму. Поки повзунок знаходиться в нейтральному положенні, масло йде на перелив, насос потім розвантажується.

принцип роботи повзунка:

• положення 0 Нейтральне (подача струму на котушку відключена) тиск на робочих секціях не може бути досягнуто.
• робоче положення 1 (подача струму на котушку відкрита) можливість отримання тиску на робочих секціях.

трипозиційний слайдер робочої секції (1 - 0 - 2), на пружині, тобто сам повертається в нейтральне положення після відключення подачі струму.

принцип роботи повзунка:

• положення 0 Нейтральне (подача струму на обидві котушки відключена)поршневий шток приводу варто-масло йде на перелив.
• робоче положення 1 (подача струму тільки на першу котушку) шток поршня приводу висувається.
• робоче положення 2 (подача струму тільки на другу котушку) шток поршня приводу забирається.

з правого боку гідравлічні схеми, послідовно зверху схема стартової секції і нижче схема робочих секцій:

струм:

джерело живлення постійний струм (DC) 12V

Електричні вилки мають діоди, які загоряються, коли на котушку діє струм.

підключення (внутрішня різьба у корпусі):

• харчування від насоса (P): внутрішня різьба BSP 1/2"
• повернення до резервуару (T): внутрішня різьба BSP 1/2"
• секції (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): внутрішня різьба BSP 3/8"

діапазон тиску:

• максимальний тиск на подачі: 250bar
• максимальний тиск на повернення: 50bar
• максимальний тиск на секціях: 300bar
• Заводський перепускний клапан встановлений на 175bar
• можливість самостійного регулювання, повний оборот 30bar

рекомендовані Agricola типи масла:

• більш рідкісне високоякісне масло: Lotus agrol boxol 26
• більш щільне високоякісне масло: Fuchs AgroFarm hydratec HVI 46

рекомендований діапазон температур масла:

• допустима температура навколишнього середовища: від -40 C до +60 C
• допустима температура масло: -15 C до +80 C

важливо!!!
