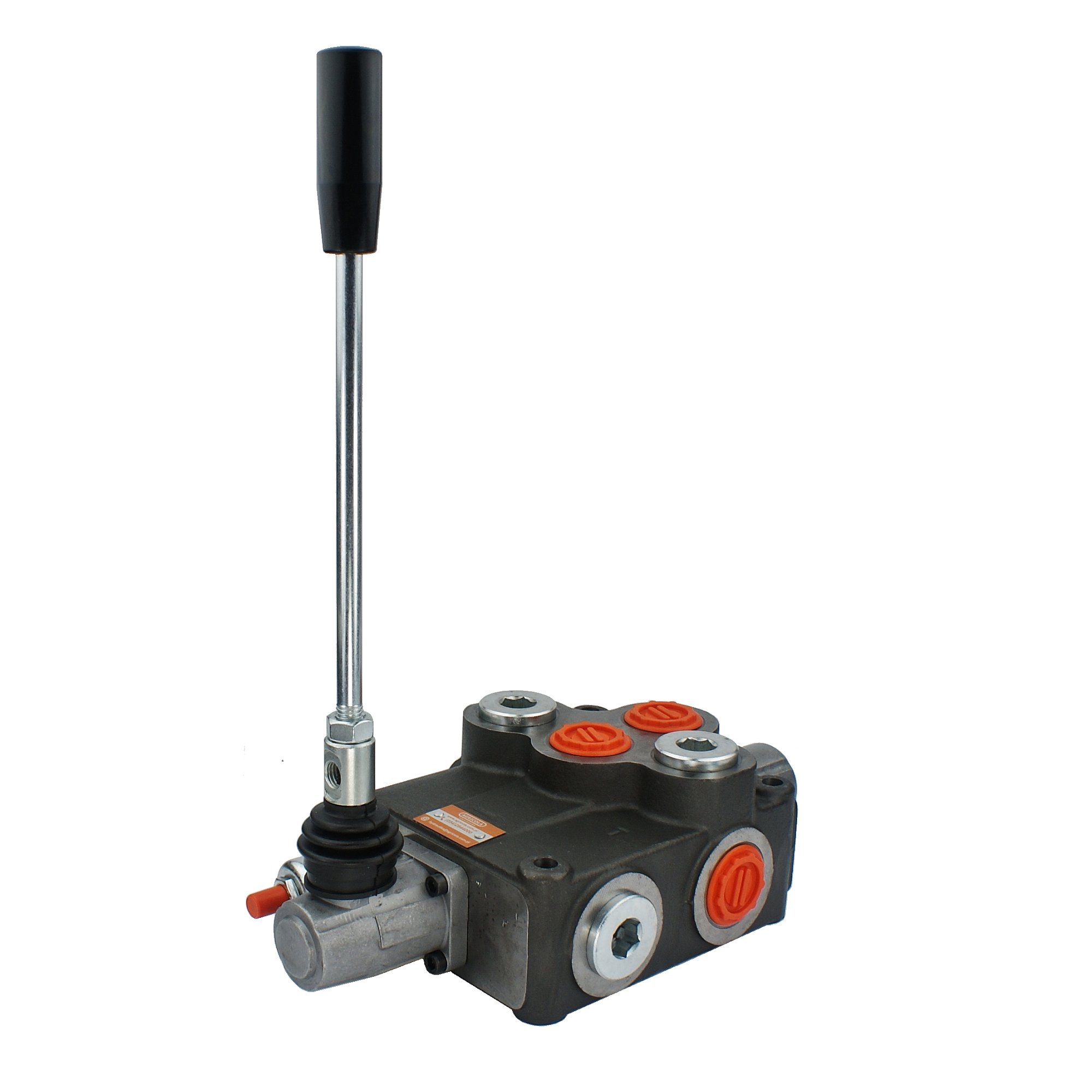

гідравлічний спліттер 1 секційний P120

виробництво:

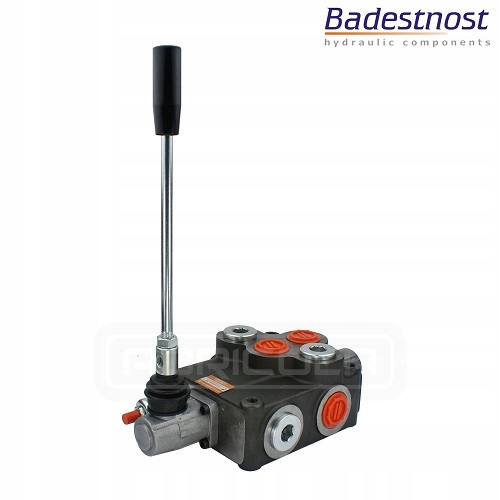

оригінальний продукт марки Badestnost Bulgaria, символ виробника: P120 A1 GKZ1; символ: 1.10.20.010

застосування:

має широке застосування в гідравлічних системах в сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.

спліттер підходить для різних видів машин, таких як: сільськогосподарська техніка, трактори, обприскувачі, циклопи, навантажувачі HDS, будівельна техніка, навантажувачі, екскаватори, підмітальні машини, промислові машини та інше обладнання з гідравлічним управлінням.

ТЕХНІЧНІ характеристики:

рекомендований витрата масла Системи: 0 - 120 л / хв.

приклад управління: приводом 2-сторонньої дії.

можливість послідовного підключення до існуючої системи (потрібно напірна втулка).

управління:

трипозиційний важіль (1 - 0 - 2), на пружині, тобто вона сама повертається до вертикалі:

• положення 0 Нейтральне (важіль встановлений вертикально) поршневий шток приводу стоїть - масло йде на перелив.
• робоче положення 1 (важіль розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (важіль розташований в похилому положенні назад) шток поршня приводу забирається.

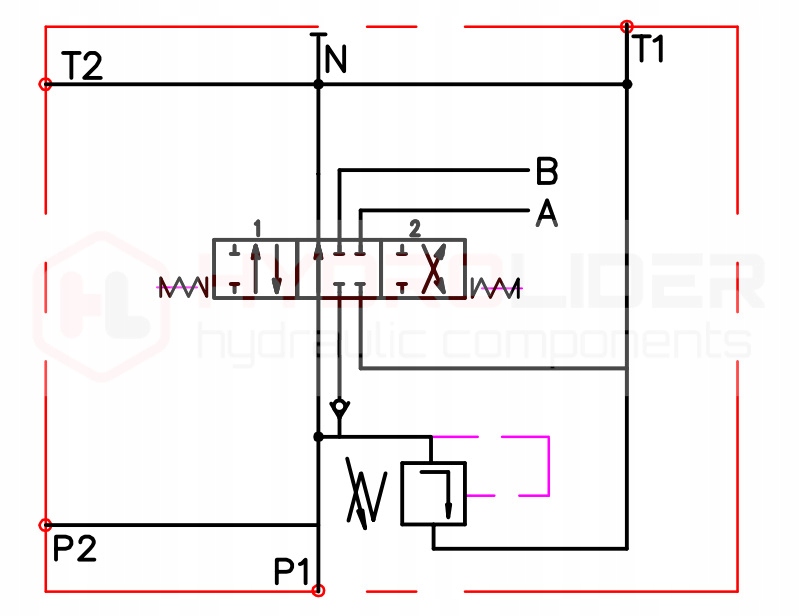

з правого боку Гідравлічна схема розподільника:

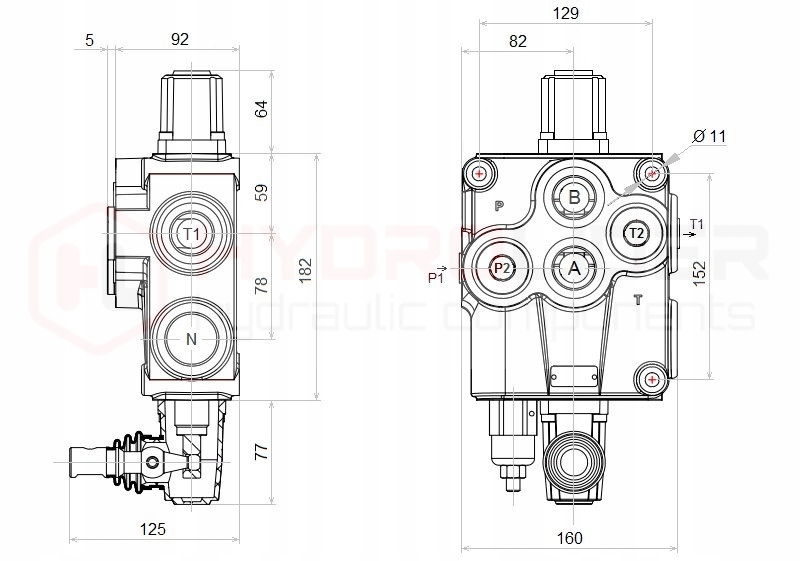

з'єднання:

• харчування від насоса (P1, P2): внутрішня різьба BSP 1"
• повернення до резервуару (T1, T2): внутрішня різьба BSP 1"
• секції (A, B): внутрішня різьба BSP 1"
• послідовне підключення (N): внутрішня різьба m36x1.5

діапазон тиску:

• максимальний тиск на подачі: 250bar
• максимальний тиск на повернення: 50bar
• максимальний тиск на секціях: 300bar

заводський перепускний клапан встановлений на 180bar ± 30 Bar.
