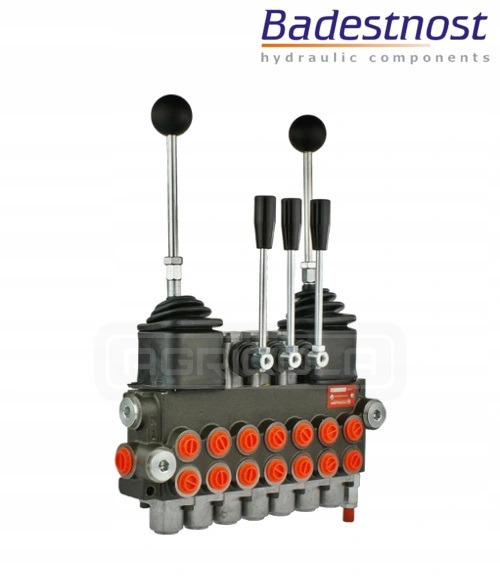

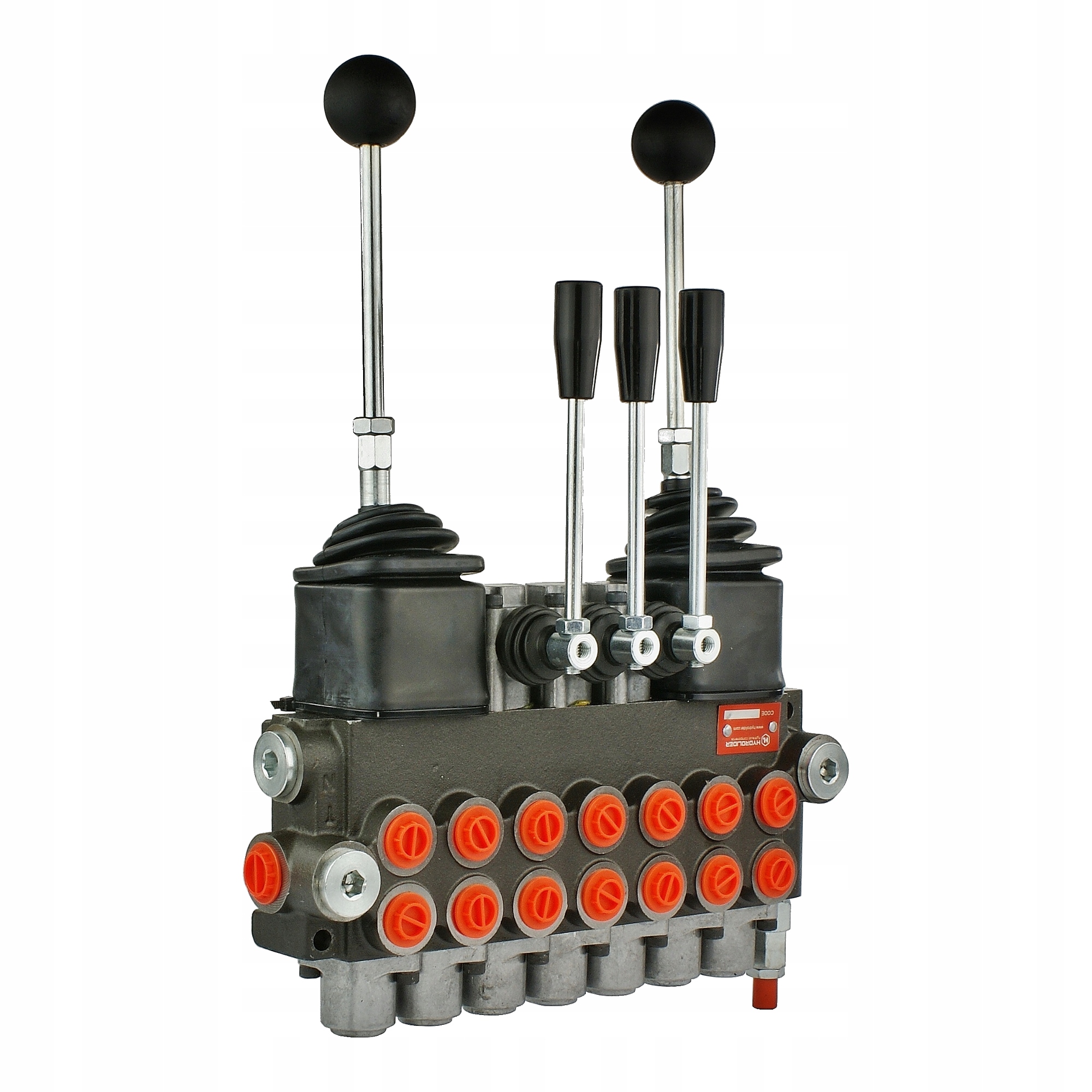

A1.10.00.079.10 - ГІДРАВЛІЧНИЙ СПЛІТТЕР 7 СЕК 40Л + 2X ДЖОЙСТИК

виробництво:

оригінальний продукт марки Badestnost, символ виробника: 07p40 7xA1+2xjoy; символ: 1.10.00.075

застосування:

має широке застосування в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.

управління:

обидва п'ятипозиційних джойстика (1 - 2 - 0 - 3 - 4), на пружині, тобто вони самі повертаються у вертикальне положення:

• положення 0 Нейтральне (джойстик встановлений вертикально) поршневі штоки обох приводів стоять - масло йде на перелив.
• робоче положення 1 (важіль джойстика розташований в похилому положенні вперед) шток поршня першого приводу висувається.
• робоче положення 2 (важіль джойстика розташований в похилому положенні назад) шток поршня першого приводу забирається.
• робоче положення 3 (важіль джойстика розташований в похилому положенні вліво)шток поршня другого приводу висувається.
• робоче положення 4 (важіль джойстика розташований в похилому положенні вправо) шток поршня другого приводу забирається.

всі трипозиційні важелі (1 - 0 - 2), на пружині, тобто самі повертаються до вертикалі:

• положення 0 Нейтральне (важіль встановлений вертикально) поршневий шток приводу стоїть - масло йде на перелив.
• робоче положення 1 (важіль розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (важіль розташований в похилому положенні назад) шток поршня приводу забирається.

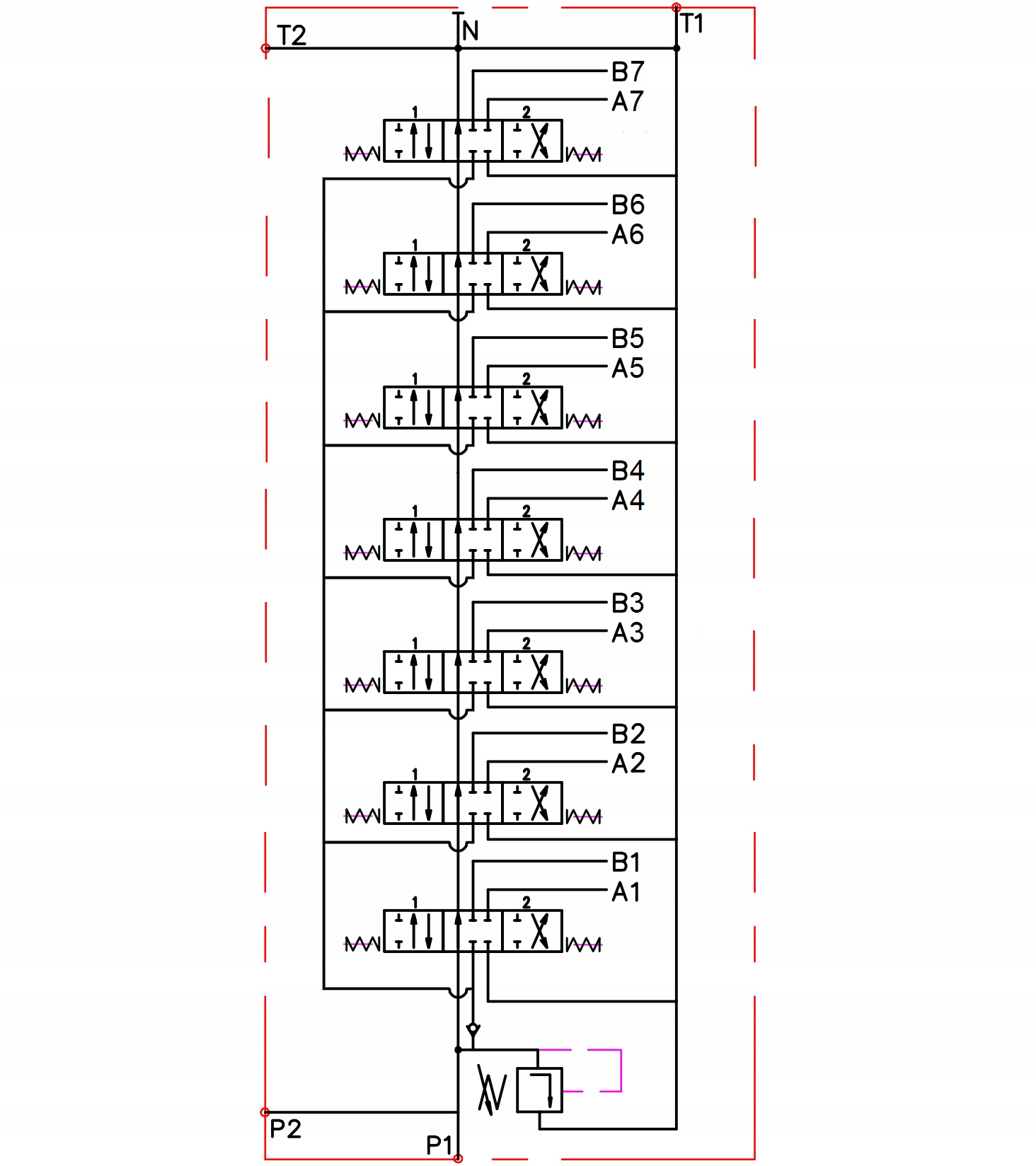

праворуч Гідравлічна схема пропонованого розподільника:

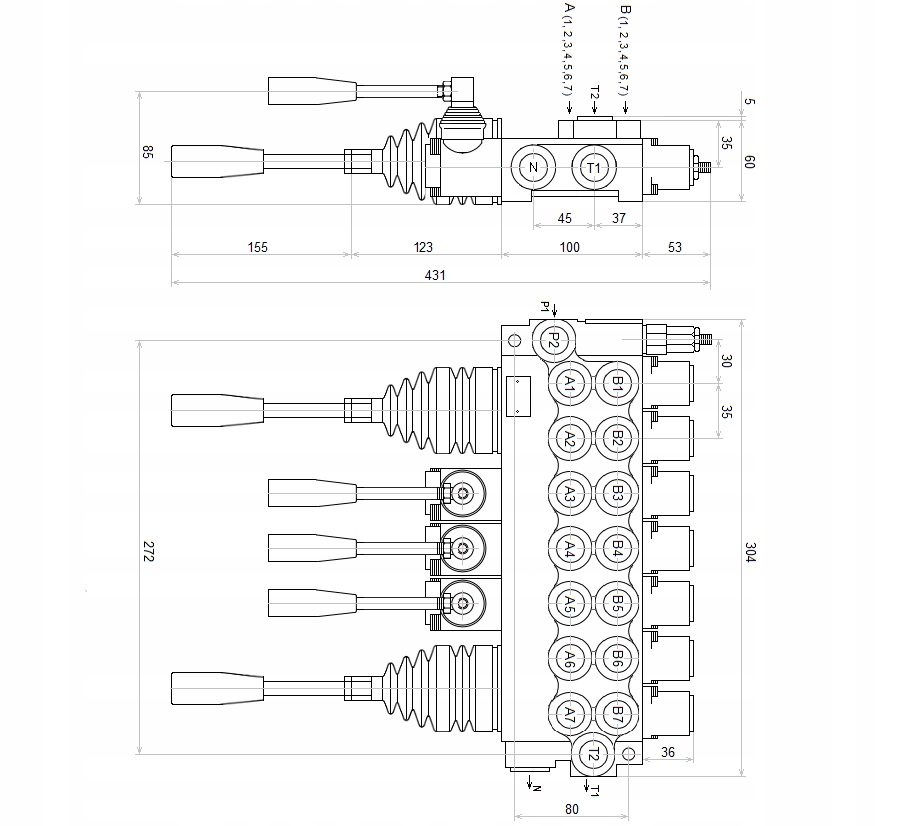

підключення:

• живлення від насоса (P1, P2): Внутрішня різьба BSP 1/2"
• повернення до резервуару (T1, T2): Внутрішня різьба BSP 1/2"
• секції (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): Внутрішня різьба BSP 3/8"
• послідовне з'єднання (N): внутрішня різьба BSP 1/2"

діапазон тиску:

• максимальний тиск на подачі: 250 бар
• максимальний тиск на поверненні: 50 бар
• Максимальний тиск на секціях: 300 бар
