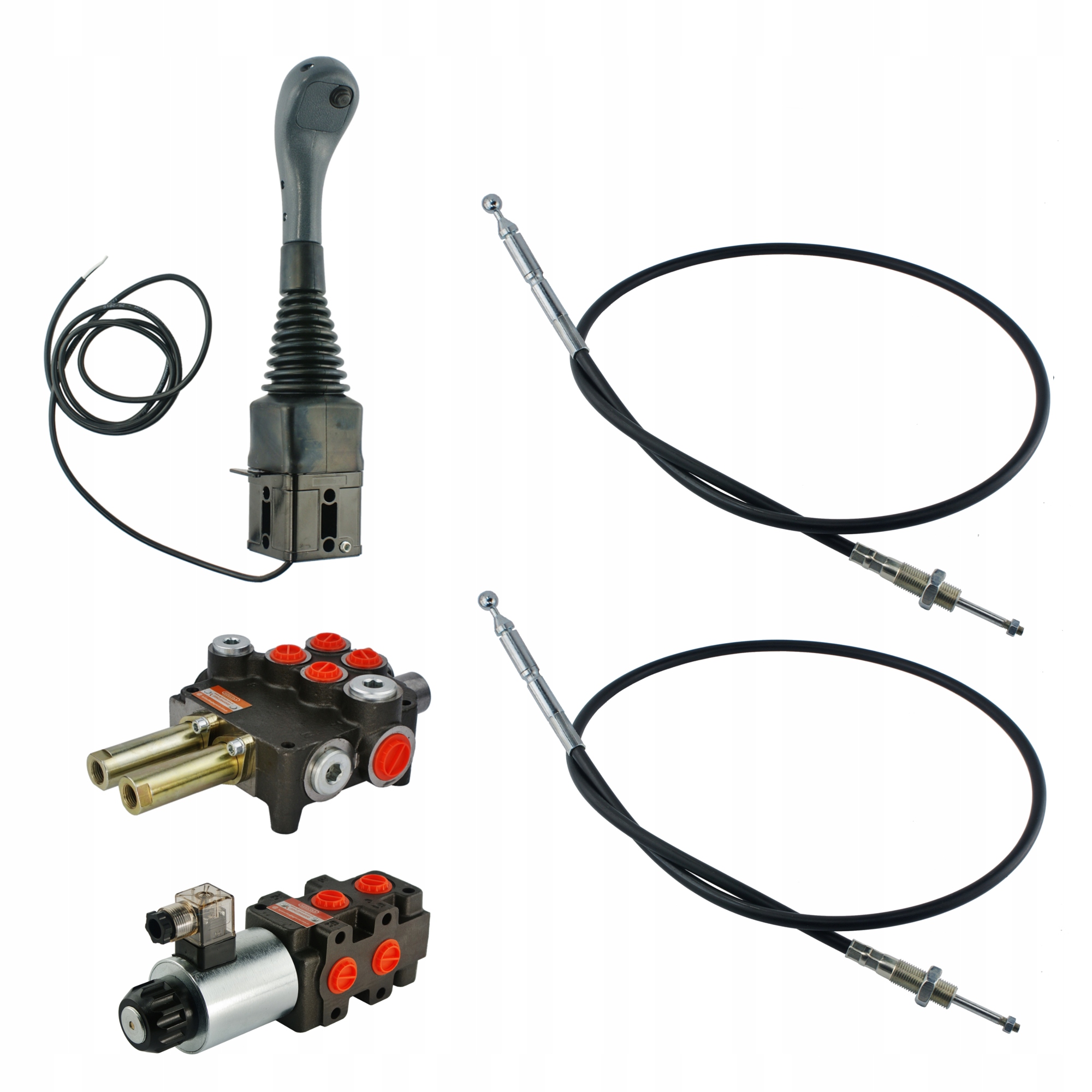

1.25.10.003.3 - 80L СПЛІТТЕР + ДЖОЙСТИК КОМПЛЕКТ 3 СЕК ДЛЯ ПОВОРОТУ

ідеально підходить для управління двома секціями в повороті, підйомі рами і нахилі лички, в тракторах, де продуктивність гідравлічного насоса не перевищує 80 л / хв.< / п>

управління двома незалежно діючими приводами (зображення).

управління джойстиком має безліч переваг, які роблять роботу більш швидкою, приємною і безпечною. Джойстик-це, перш за все, більш зручне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні гарантує, що кабіна залишається чистою та без витоків масла.

джойстик:

призначений для механічного управління двома секціями в розподільнику. Він має додаткову кнопку і вихід електричного променя, що дозволяє в майбутньому використовувати соленоїд, який буде керувати додатковою, третьою секцією, наприклад, в навантажувачі TUR або захопленні тюків.

конструктивні елементи всередині алюмінієві, корпус з міцного пластику. Європейське виробництво NIMCO.

Довжина шнура в стандарті: 2 м (такі ми відправляємо, якщо клієнт не вказує інше). Можливість зміни довжини тросів до 1м ; 1,5 м ; 2,5 м; 3м без зміни ціни комплекту. Різьба з боку роздільника: корпус троса M16x1.5, трос троса M6x1. З боку джойстика кулька діаметром 14 мм.Польське виробництво, виготовлено для Agricola Hydraulic Components.

максимальна витрата до 80 л / хв.Управління односторонніми і двосторонніми циліндрами. Рекомендується управляти спліттером за допомогою тросів і джойстика. Гарантія: 2 роки

управління:

обидва трипозиційних повзунка (1 - 0 - 2), на пружині, тобто самі повертаються в нейтральне положення, якщо трос ослаблений.

положення 0 Нейтральне (трос ослаблений) поршневий шток циліндра стоїть-масло йде на перелив. Робоче положення 1 (трос тягне повзунок) шток поршня циліндра висувається. Робоче положення 2 (трос штовхає повзунок) шток поршня циліндра забирається.

підключення:

Внутрішня різьба в корпусі: джерело живлення: 1/2" ; повернення: 3/4" ; секції : 1/2"

з'єднання для тросів:

Внутрішня різьба трубки: m16x1.5 Внутрішня різьба кінця повзунка: M6x1.5

діапазон тиску:

максимальний тиск на подачі: 250bar максимальний тиск на поверненні: 50bar максимальний тиск на секціях: 300bar заводський перепускний клапан встановлений на 175bar можливість самостійної регулювання, повний оборот зміна на 30bar.

діапазон температур і тип масла:

допустима температура навколишнього середовища: -40 C до +60 C допустима температура масла: -15 C до +80 C рекомендоване гідравлічне масло на основі мінерального масла, наприклад HL 32 або HL 46

двопозиційний повзунок на пружині, тобто сам повертається в нейтральне положення після відключення подачі струму.

принцип роботи повзунка:

Положеніе1 (подача струму на котушку відключена) можливість управління циліндром № 1. Положення 2 (подача струму на котушку відкрита) відсутність можливості управління циліндром № 1, але можливість управління циліндром № 2.

з'єднання:

внутрішня різьба у корпусі: з'єднувальний порт джерело живлення: 1/2" з'єднувальний порт повернення: 1/2" з'єднувальні порти розділи: 1/2"

діапазон тиску:

максимальний тиск на подачі: 210bar максимальний тиск на подачі: 50Bar максимальний тиск на подачі: 250bar

діапазон температур і тип масла:

допустима температура навколишнього середовища: -40 C до +60 C допустима температура масла: -15 C до +80 C рекомендована гідравлічне масло на основі мінерального масла, наприклад HL 32 або HL 46 рекомендована фільтрування масла на рівні 10 - 15 μ < /P>
