параметри < /b >
- номер деталі: GES25S1516UNF
- блок: штука
- виробник: Voss
- властивості: - висока корозійна стійкість
- форма: пряма – 2 сторони з'єднання
- тип роз'єму: затискне кільце
- тип роз'єму - чоловічий/жіночий: чоловіча
- діаметр з'єднання: 25 мм
- діаметр різьби роз'єму: 1-5/16 дюймів
- довжина різьби роз'єму [K]: 15 мм
- крок різьби роз'єму № 1: 2 мм
- тип різьби роз'єму: Unf
- розмір ключа роз'єму № 1: 38,1 мм
- розмір ключа для роз'єму [S1]: 41 мм
- тип роз'єму № 2: ущільнювальне кільце
- тип роз'єму № 2 - чоловічий/жіночий: чоловіча
- діаметр різьби роз'єму № 2: 1-5/16 дюймів
- кількість витків на дюйм різьблення роз'єму № 2: 12
- тип різьби роз'єму № 2: unf
- розмір гайкового ключа для роз'єму № 2 [S2]: 46 мм
- діаметр труби: 25 мм
- стандарт SAE: 514
- внутрішній діаметр: 20 мм
- довжина : 50 мм
- робочий тиск макс.: 420 бар
- матеріал ущільнення: нітрил гума [NBR]
- серія: S
- момент затягування макс.: 430 Н * м
ТЕХНІЧНІ характеристики
- для прямого з'єднання з метричною гайкою шланга або попередньо зібраним з'єднувачем
переваги < /b >
- невеликий ризик витоку
застосування
- гідравлічний шланг
- гідравлічні шланги
технічна інформація < /b >
- на замовлення доступно у версії з нержавіючої сталі
- на замовлення доступна прокладка Viton

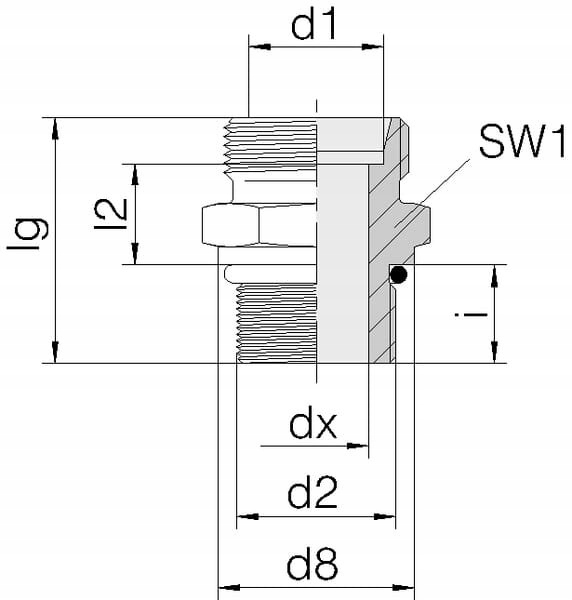

розмір від осі роз'єму до кінця наступного роз'єму [L2]
47 мм
розмір від осі роз'єму № 2 до кінця наступного роз'єму [L1]
23 мм
стандарт DIN < /B >
- 2353
- 3852
- 2401
Обробка поверхні < /b >
- цинк
- нікельована
