Газова стрічкова пила Sherman SNAIL 2P

виробник: SHERMAN колколія: 160 мм Prędkość < /B>швидкість різання: 150-800 мм/хвGrubość товщина різання: 6-100 мм

SNAIL 2P з двома пальниками і плавно керованим електроприводом призначений для різання киснем ременів і коліс з листового металу, виготовленого з конструкційних вуглецевих і низьколегованих сталей товщиною 5 – 100 ммпід кутом 0°- 45° < /B>. переваги пристрою:

• різець дозволяє різати кола
• пальник працює з блочними соплами типу PNME і anme, сумісними з соплами BOC
• напрямна довжиною 1,8 м
• безкисневий газо-і кисневий пальник

основним елементом різака є каретка з силовим агрегатом і системою регулювання швидкості подачі < /B>, до якої прикріплені бічна напрямна, газорозподільник, теплозахисний екран і нижній кронштейн пальника. Силовий агрегат складається з електродвигунаі трансмісії . Електронна система безступінчатого регулювання і стабілізації швидкості подачі забезпечує високу стійкість до змін навантаження, температури і напруги живлення.

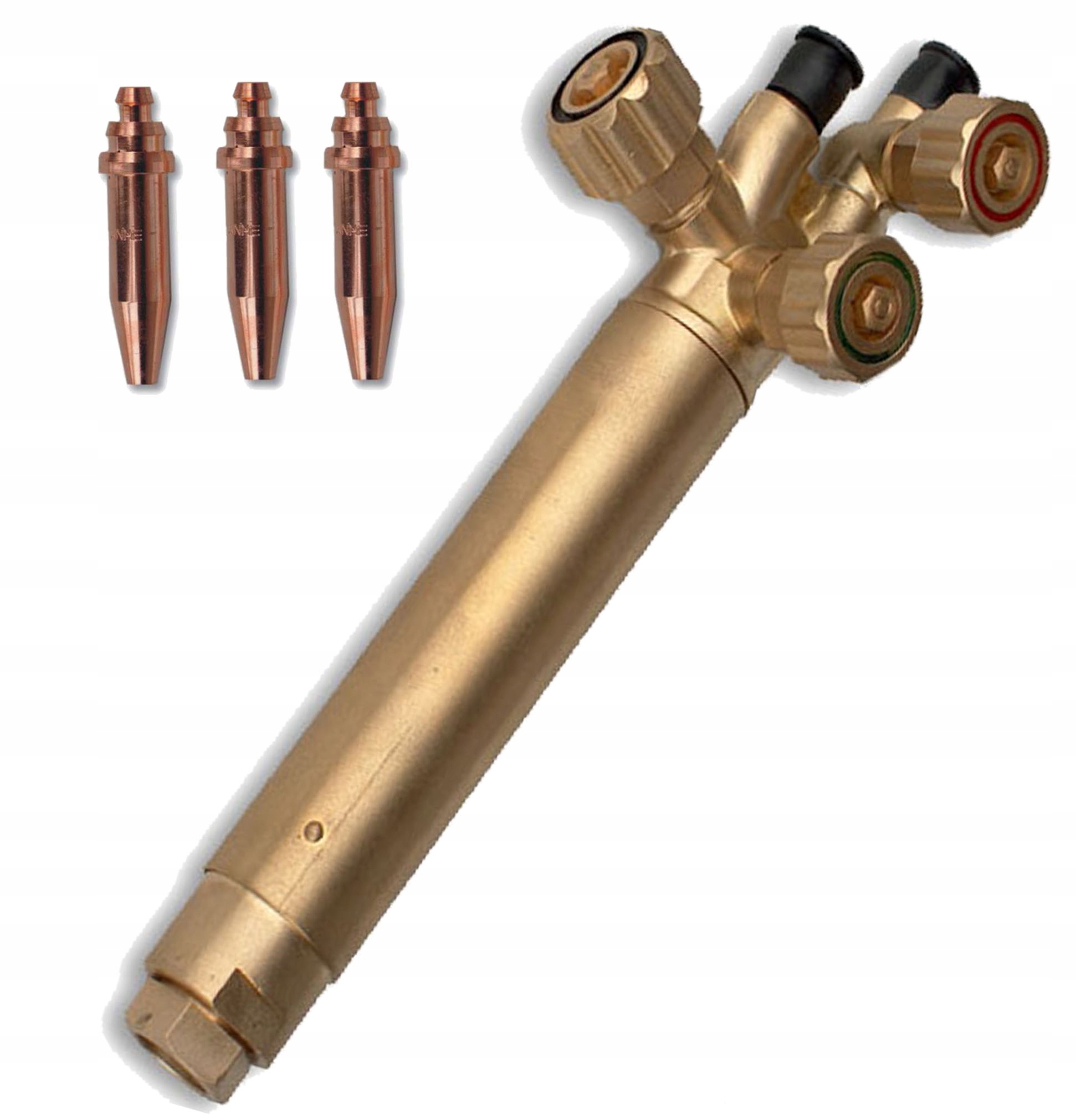

різець оснащений двома безконтактними киснево – газовими пальниками . Горючим газом в залежності від використовуваного сопла є ацетилен або пропан. У позбавлених смаку пальниках змішування горючого газу з киснем здійснюється в блочному соплі . Надходить в пальник кисень через нагрівальний клапан подається в блочне сопло і через отвори надходить в змішувальну камеру. Другим клапаном подається горючий газ, який також надходить в змішувальну камеру. При змішуванні з киснем утворюється горюча суміш.

суміш надходить у вихід сопла , де вона згорає, даючи високотемпературне полум'я. Окремим каналом до випускного отвору ріжучого сопла подається ріжучий кисень, який витікає у вигляді циліндричної соцентрической струменя з нагріваючим полум'ям.

ріжучий верстат дозволяє вирізати кола < /b > за допомогою циркуля (Додаткове обладнання). Щоб вирізати коло, необхідно прикріпити циркуль до різця, як показано на малюнку, і розташувати поворотні колеса під відповідним кутом в залежності від діаметра відрізаного кола.

На наступному малюнку показано використання циркуля у версії SNAIL 1P

1. перемикач напрямку руху
2. ручка регулювання швидкості
3. ручка регулювання кисню для різання
4. ручка регулювання висоти пальника
5. ручка регулювання нахилу пальника
6. перемикач зчеплення
7. газові з'єднання
8. розетка для шнура живлення
9. ручка регулювання кисню
10. ручка регулювання горючого газу
11. ручка регулювання вилучення пальника

• рейковий різак SNAIL 2p-1 шт.
• візок 1 шт.
• нижній кронштейн пальника 1 шт.
• зубчаста напрямна 1 шт.
• пальник 1 шт.
• кронштейн газорозподільника
• Газораспределитель 1 шт.
• шланг в зборі 600 мм 1 шт.
• шланг в зборі 800 мм 1 шт.
• балансувальний вантаж 1 шт.
• шнур живлення 1 шт.
• ацетиленовий насадка #1(1-5 мм) 1 шт.
• ацетиленовий насадка #2(5-10 мм) 1 шт.
• ацетиленовий насадка #3(10-30 мм) 1 шт.
• ходова рейка 1,8 м 1 шт.
• перехідники пальника 1 компл.
• монтажний ключ 2 шт.
• керівництво користувача та гарантійний талон
