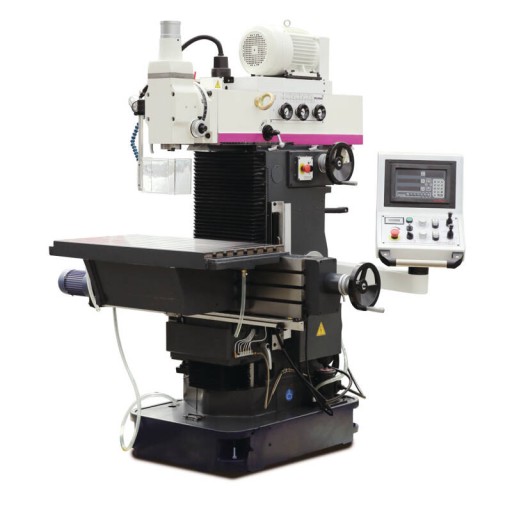

ФРЕЗЕРНИЙ ВЕРСТАТ OPTImill MZ 4S OPTIMUM 3346245

• Різноманітність застосувань
• Відмінні характеристики амортизації та стабільність рами верстата
• Усі напрямні загартовані, точно відшліфована та регулюється за допомогою клинових планок
• Автоматична подача по осях X, Y та Z, плавно регулюється за допомогою електронного джойстика на панелі керування
• Електричне відключення кінця подачі
• Кульковий гвинт на всіх осях
• Центральна та зрозуміла панель керування з інтегрованим цифровим дисплеєм положення та швидкості
• Масивний поперечний стіл великих розмірів із точно обробленою поверхнею з 5 Т-подібні щілини
• Блок охолоджувальної рідини
• Великі маховики зі шкалою
• Машинна лампа
• Просте керування
• Автоматичний центральне змащення

ТЕХНІЧНІ ДАНІ:

• Довжина (виробу): 1610 мм
• Ширина/глибина (продукт): 1825 мм
• Висота (продукт): 1885 мм
• Вага (нетто): 1890 кг
• Максимальний розмір ріжучої головки: 100 мм
• Сталь із підвищеним опором свердлінню (S235JR): 32 мм
• Макс. розмір кінцевої фрези: 25 мм
• Сталь безперервного свердління (S235JR): 28 мм
• Потужність двигуна приводу: 3,75 кВт
• Напруга живлення: 400 В
• Частота мережі: 50 Гц
• Довжина горизонтального фрезерного столу: 900 мм
• Горизонтальна ширина фрезерного столу: 500 мм
• Мінімальна відстань вертикального шпинделя - горизонтального фрезерного столу: 75 мм
• Максимальна відстань вертикального шпинделя - горизонтального фрезерного столу: 400 мм
• Стіл для горизонтального фрезерування пазів Т Розмір: 14 мм
• Горизонтальний фрезерний стіл Т-образних пазів Кількість: 7
• Горизонтальний стіл для фрезерування пазів Т Відстань: 63 мм
• Мінімальна відстань між горизонтальним шпинделем і горизонтальним фрезерним столом: 130 мм
• Максимальна відстань між горизонтальним шпинделем і горизонтальним фрезерним столом: 390 мм
• Максимальне навантаження на горизонтальний фрезерний стіл: 360 кг
• Довжина столу до вертикального фрезерування: 1200 мм
• Ширина вертикального фрезерного столу: 250 мм
• Розмір Т-подібних пазів вертикального фрезерного столу: 14 мм
• Кількість Т-подібних пазів вертикального фрезерного столу: 3
• Вертикальний фрезерний стіл Відстань між T-подібними пазами: 63 мм
• Насос(и) охолоджуючої рідини Потужність приводу: 95 Вт​
• Направляюча для осі Х: 600 мм
• Направляюча по осі Y: 480 мм
• Напрямна по осі Z: 390 мм
• Направляюча по осі X автоматично: 510 мм
• Y- поперечний шлях осі автоматичний: 440 мм
• Хід осі Z - автоматичний: 345 мм
• Глибина вертикального шпинделя Гловина шпинделя: 185 мм
• Вертикальний шпиндель Тримач шпинделя: ISO 40 DIN 2080
• Вертикальний шпиндель Діапазон швидкості обертання: 30 – 2550 min¯¹
• Вертикальний шпиндель Діапазон обертання Фрезерна головка Z - X площина: ± 90°
• Вертикальний шпиндель Кількість діапазони швидкості обертання: 18 ступенів
• Затягувальна планка вертикального шпинделя: M 16
• Хід пінолі вертикального шпинделя: 120 мм
• Швидкість подачі, вісь X: 10 – 600 мм / хв.
• Швидкість подачі осі Y: 10–600 мм/хв.
• Швидкість подачі осі Z: 10–600 мм/хв.
• Загальне підключене навантаження: 5,4 кВт
• Швидкий реверс по осі X Привідний двигун двигуна: 0,75 кВт
• Швидкий реверс по осі Y Силовий приводний двигун: 0,75 кВт
• Швидкий хід по осі Z Двигун з механічним приводом: 0,75 кВт
