Фанар Набір дрібнозернистих матриць M10-M20-HSS 800

Виробник: Фанар

Країна виробництва: Польща

Матеріал: HSS

Діапазон: M10-M20

Стрибуни; тонка різьба

У комплект входить:

1. Матриця M10 x 1,0

2. Матриця M10 x 1,25

3. Матриця M12 x 1,0

4. Матриця M12 x 1,25

5. Матриця M12 x 1,5

6. Матриця M14 x 1,0

7. Матриця M14 x 1,25

8. Матриця M14 x 1,5

9. Матриця M16 x 1,0

10. Матриця M16 x 1,25

11. Матриця M16 x 1,5

12. Матриця M18 x 1,0

13. Матриця M18 x 1,5

14. Матриця M20 x 1,0

15. Матриця M20 x 1,5

ПОЛЬСЬКИЙ ПРОДУКТ

Матриця MF HSS 800, сумісна з DIN-EN 22 568 нарізає метричну тонку різьбу. Матеріал, з якого виготовлена ​​матриця - високоефективна швидкорізальна сталь - характеризується високою зносостійкістю. Матриця призначена для вуглецевих, вільнорізальних і низьколегованих конструкційних сталей з міцністю 600МПа<=Rm<=800МПа. Перед використанням матриці на заготовці необхідно зробити фаску 45°, щоб уникнути більшого навантаження на ріжучі кромки. Плашка повинна бути розташована перпендикулярно гвинту. Щоб зменшити навантаження на зуби при обробці, діаметр стержня завжди повинен бути меншим за зовнішній діаметр різьби на матриці.

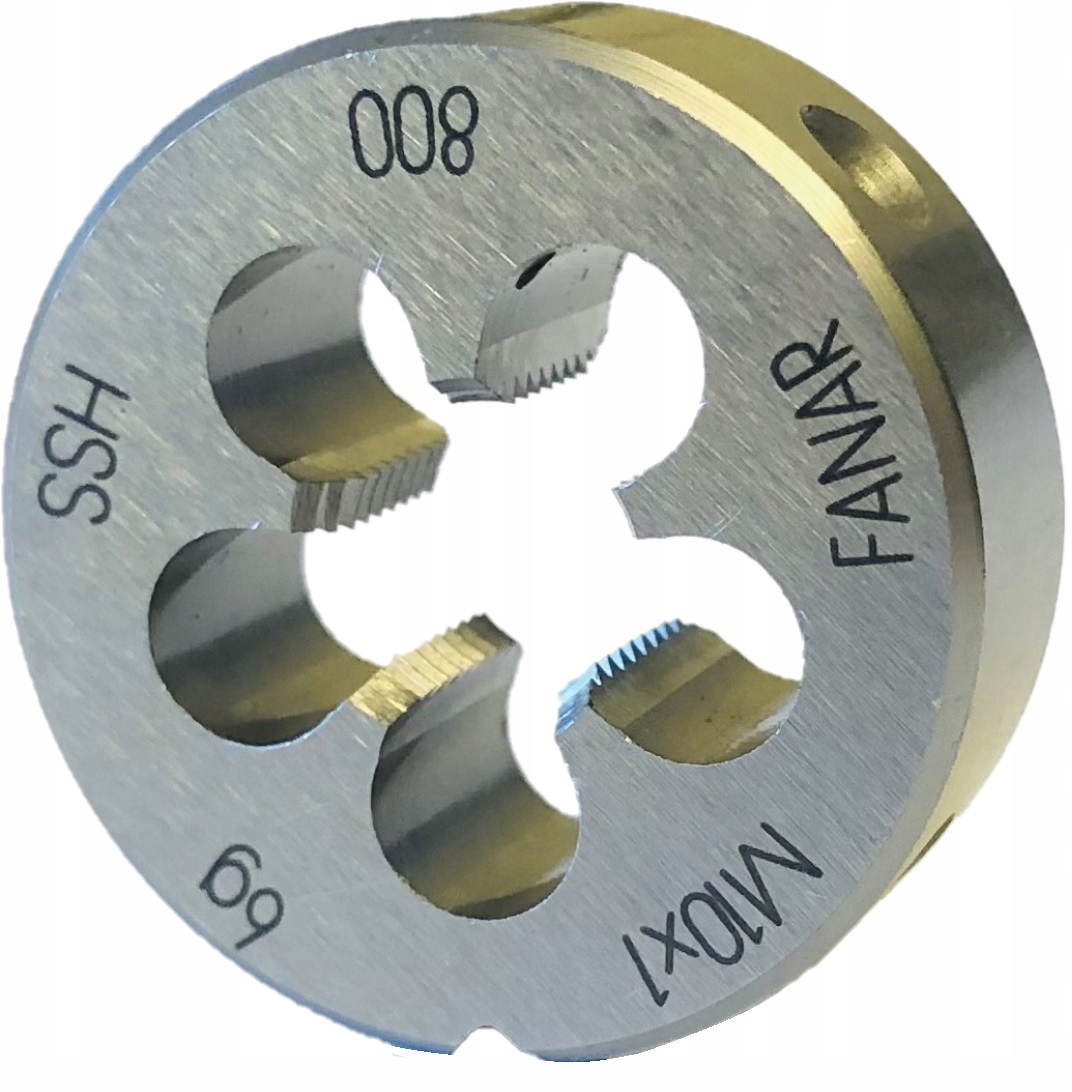

1. Матриця M10 x 1,0

Розмір матриці: M10

Хід матриці: 1,0

Діаметр матриці x товщина матриці: 30 x 11 мм

2. Штамп M10 x 1,25

Розмір матриці: M10

Хід матриці: 1,25

Діаметр матриці х товщина матриці: 30 x 11 мм

3. Матрица M12 x 1,0

Розмір матриці: M12

Крок матриці: 1,0

Діаметр матриці x матриця товщина: 38 x 10 мм

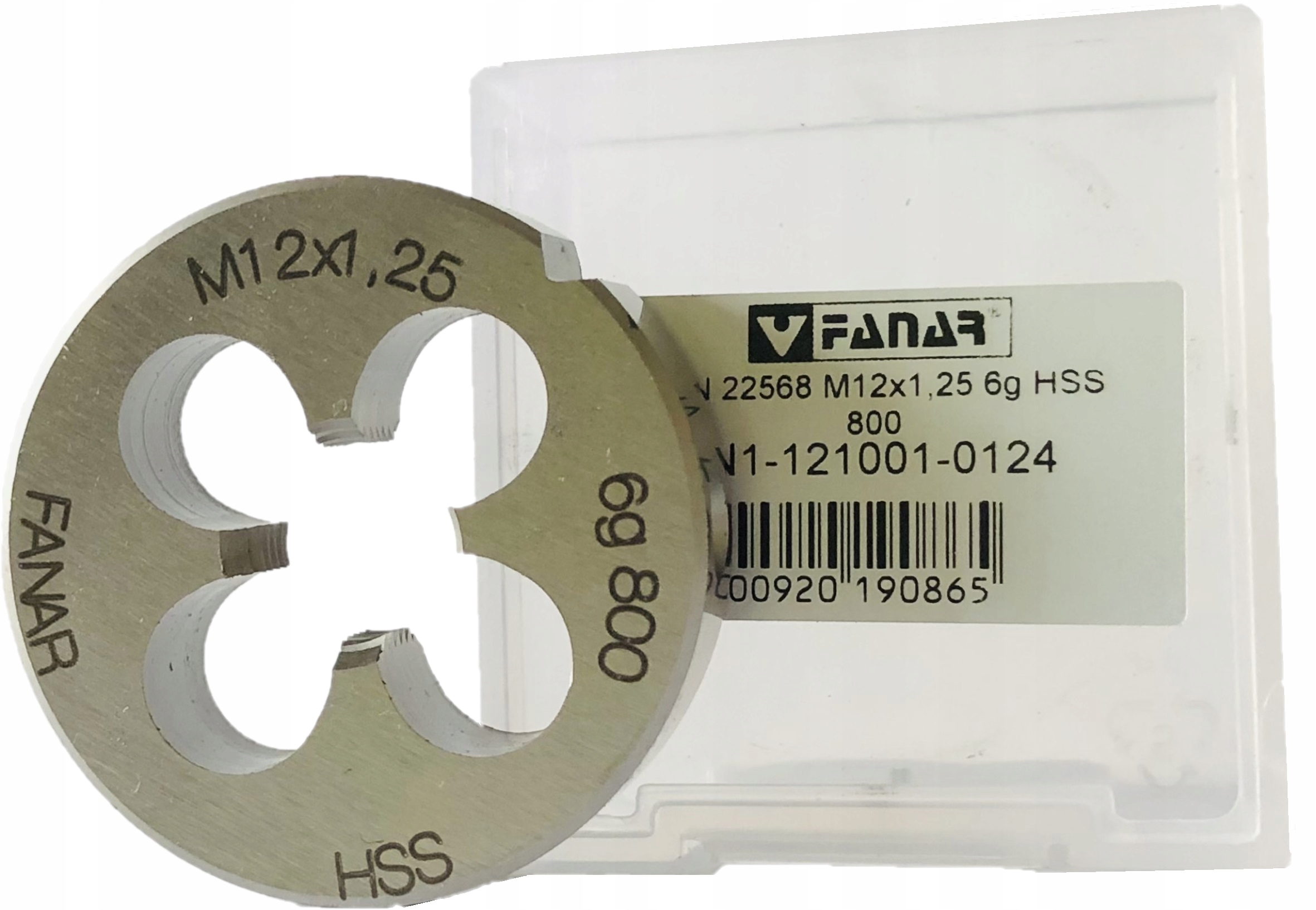

4. Матриця M12 x 1,25

Розмір матриці: M12

Хід матриці: 1,25

Діаметр матриці x товщина матриці: 38 x 10 мм

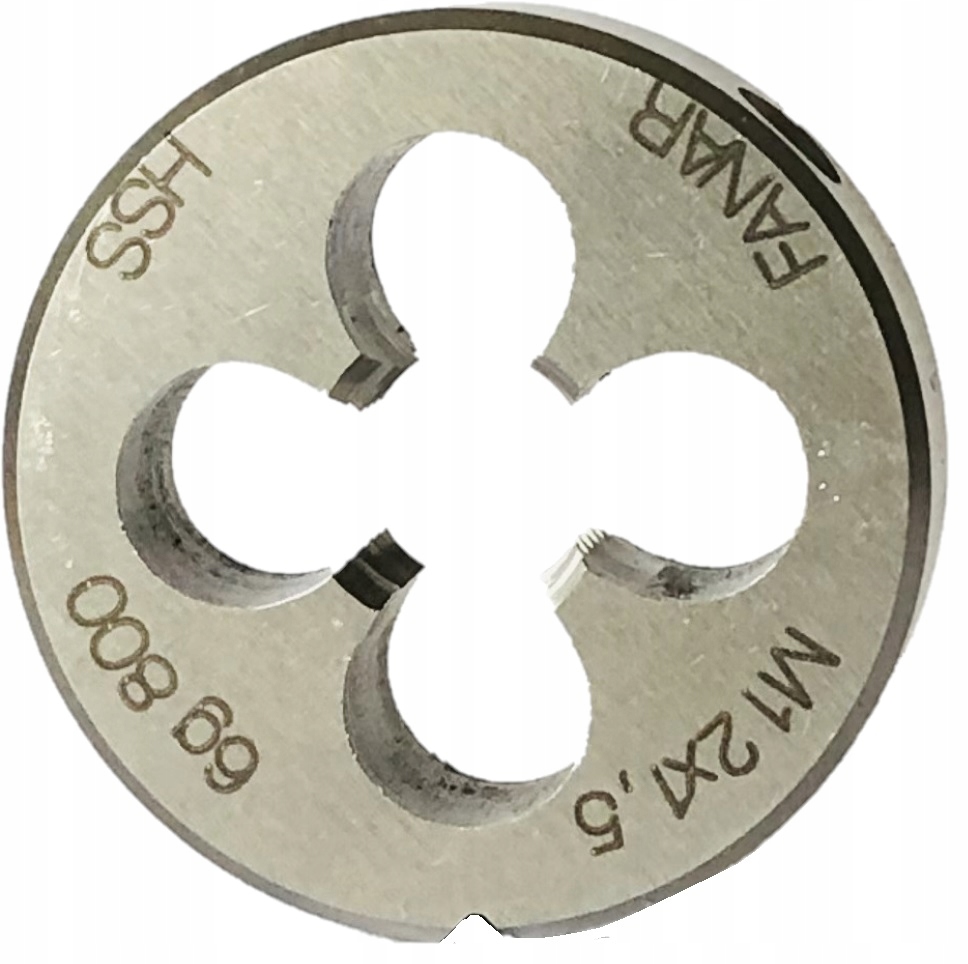

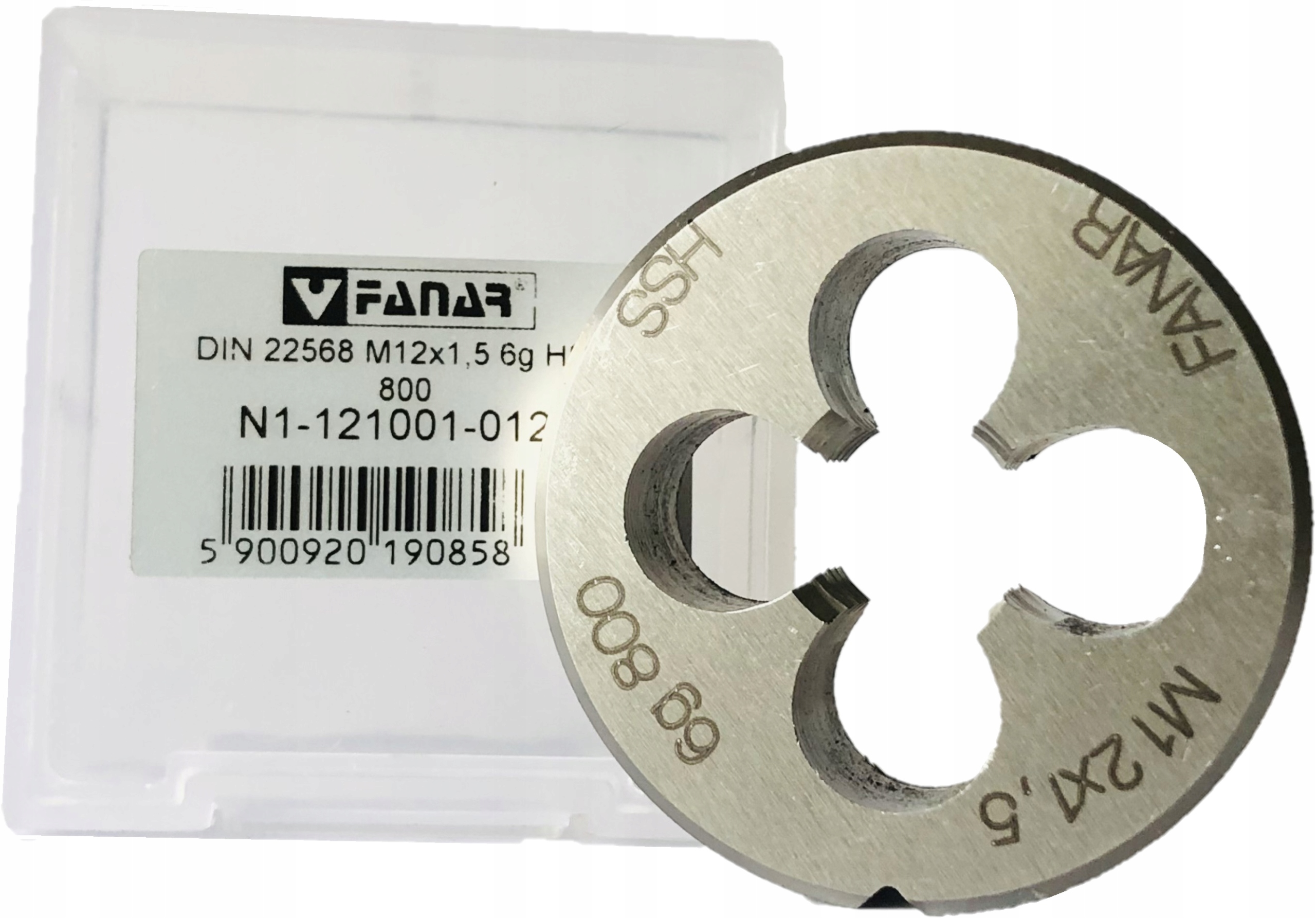

5. Матриця M12 x 1,5

Розмір матриці: M12

Хід матриці: 1,5

Діаметр матриці x товщина матриці: 38 x 10 мм

6. Матрица M14 x 1,0

Розмір матриці: M14

Хід матриці: 1,0

Діаметр матриці x товщина матриці: 38 x 10 мм

7. Матрица M14 x 1,25

Розмір матриці: M14

Хід матриці: 1,25

Діаметр матриці x товщина матриці: 38 x 10 мм

8. Матриця M14 x 1,5

Розмір матриці: M14

Хід матриці: 1,5

Діаметр матриці x товщина матриці: 38 x 10 мм

9. Матриця M16 x 1,0

Розмір матриці: M16

Хід матриці: 1,0

Діаметр матриці x товщина матриці: 45 x 14 мм

10. Матриця M16 x 1,25

Розмір матриці: M16

Хід матриці: 1,25

Діаметр матриці x товщина матриці: 45 x 14 мм

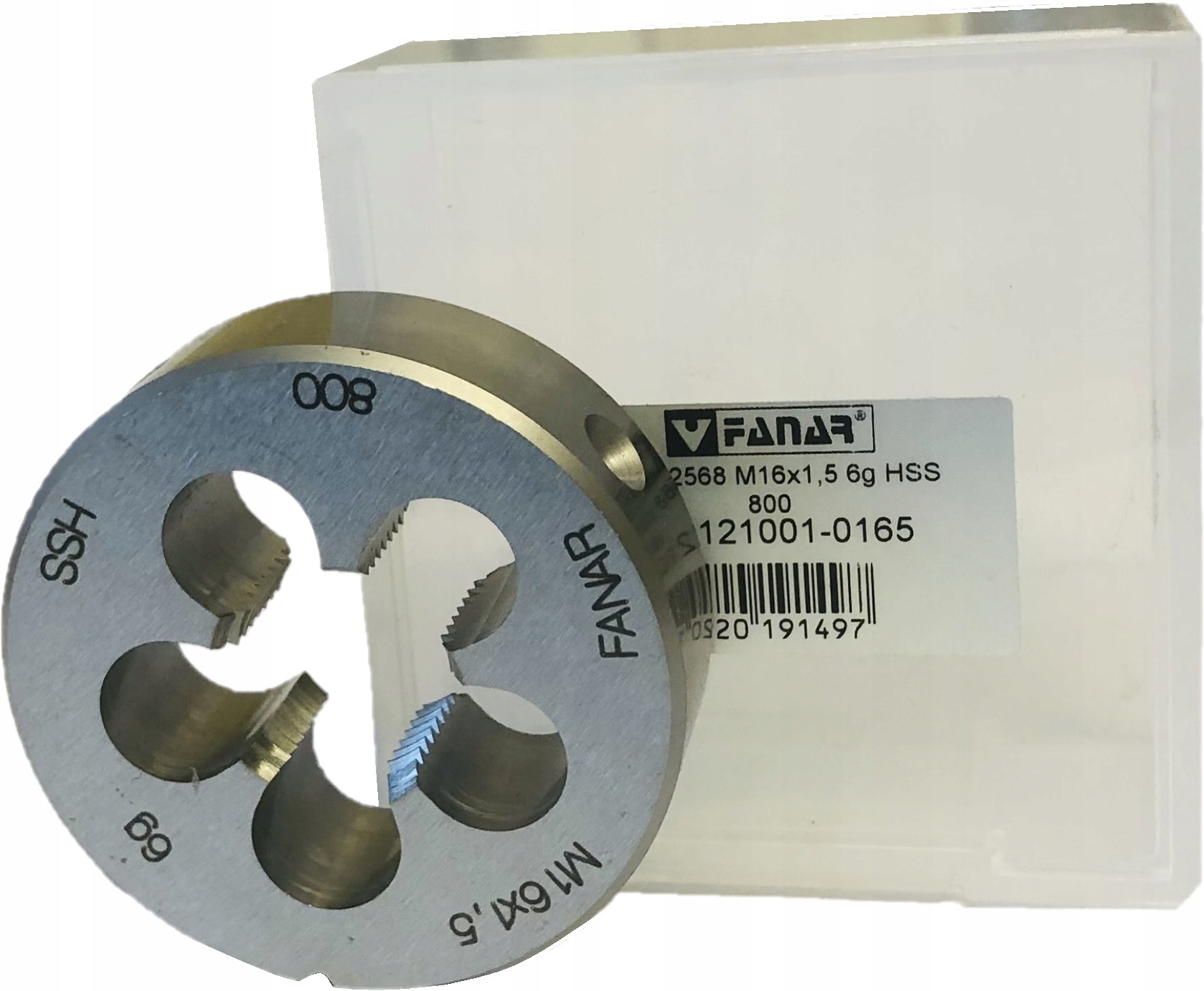

11. Штамп M16 x 1,5

Розмір матриці: M16

Хід матриці: 1,5

Діаметр матриці x товщина матриці: 45 x 14 мм

12. Штамп M18 x 1,0

Розмір матриці: M18

Хід матриці: 1,0

Діаметр матриці x товщина матриці: 45 x 14 мм

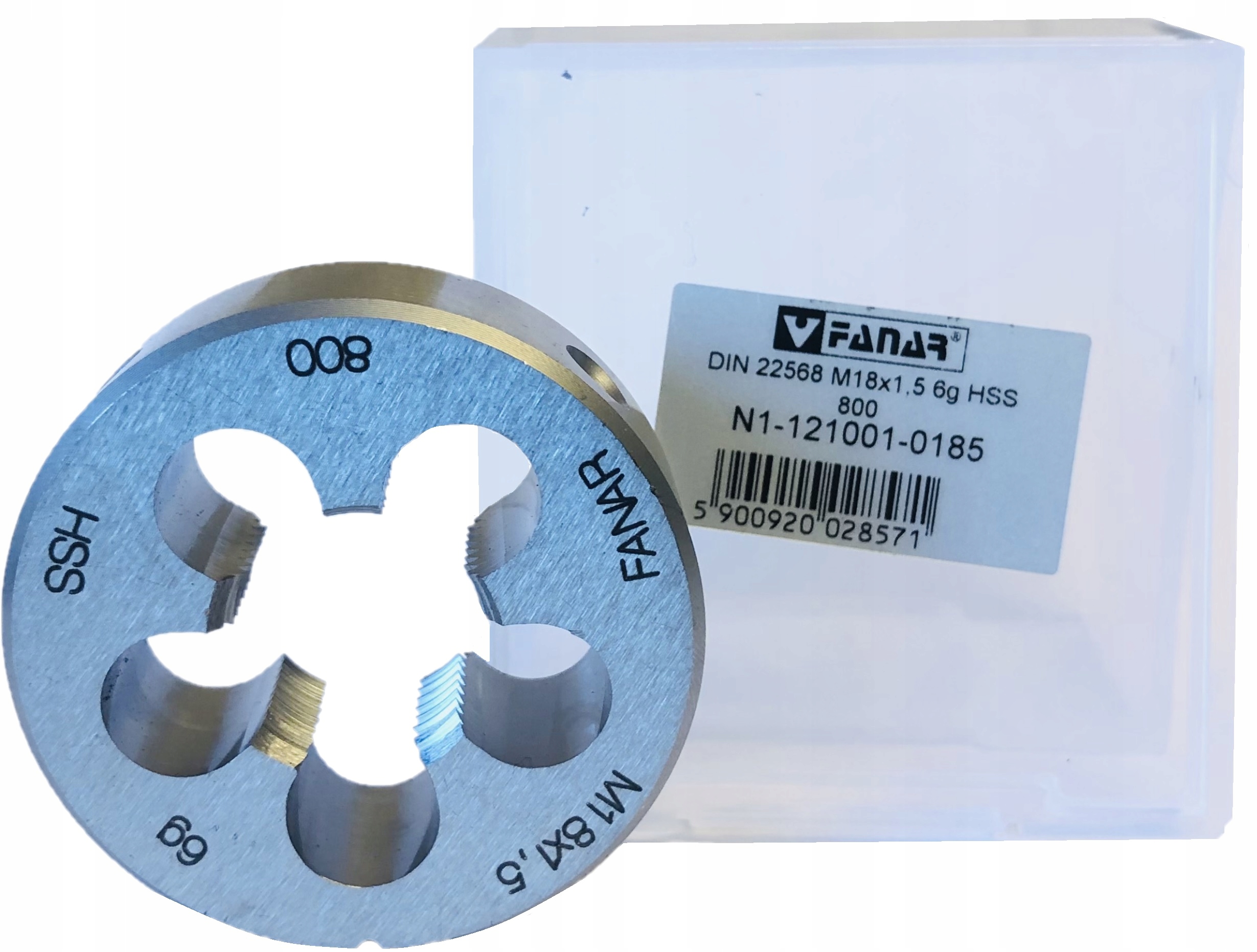

13. Матриця M18 x 1,5

Розмір матриці: M18

Хід матриці: 1,5

Діаметр матриці x товщина матриці: 45 x 14 мм

14. Матриця M20 x 1,0

Розмір матриці: M20

Хід матриці: 1,0

Діаметр матриці х товщина матриці: 45 x 14 мм

15. Штамп M20 x 1,5

Розмір матриці: M20

Хід матриці: 1,5

Діаметр матриці x товщина матриці: 45 x 14 мм
