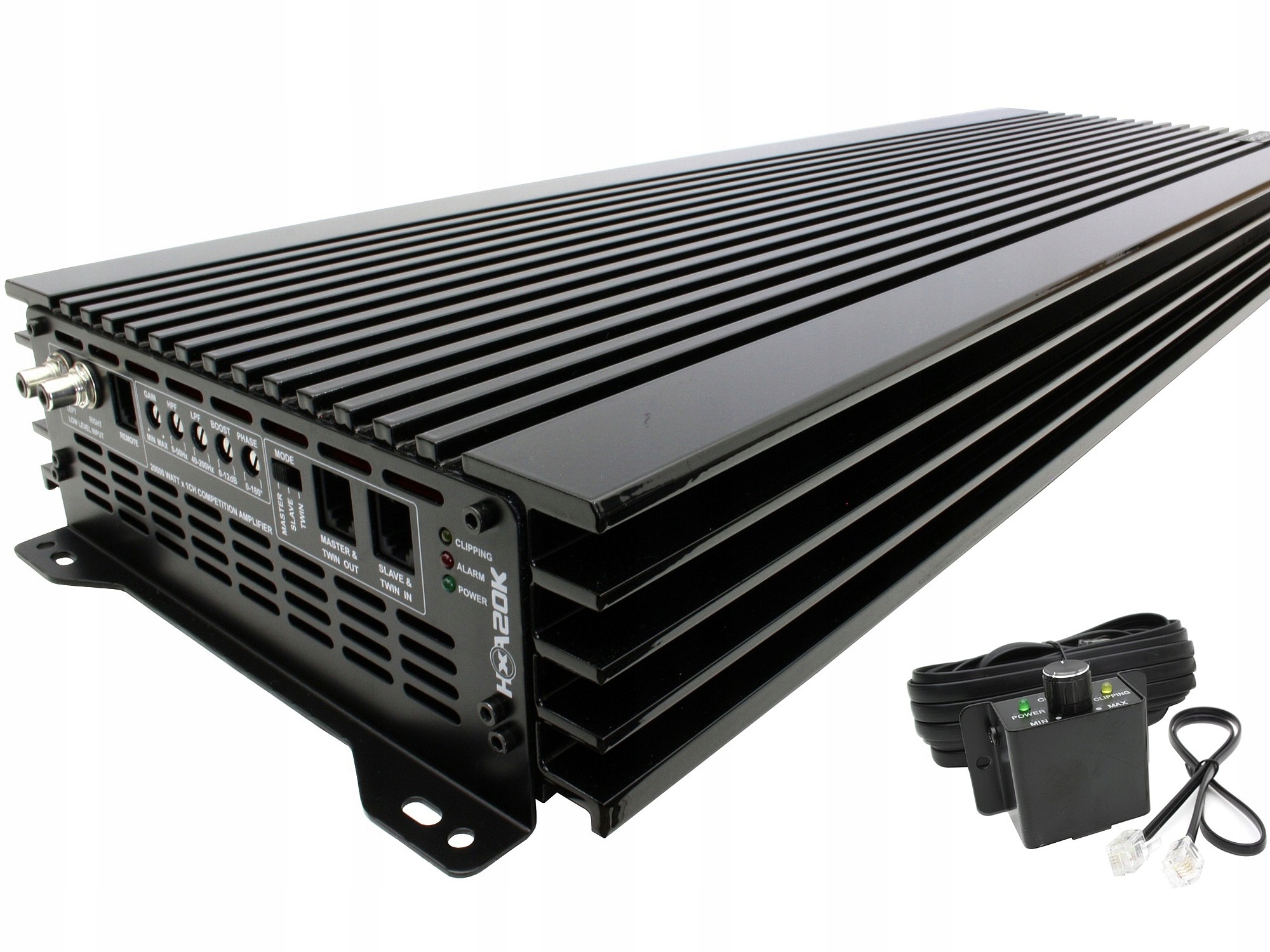

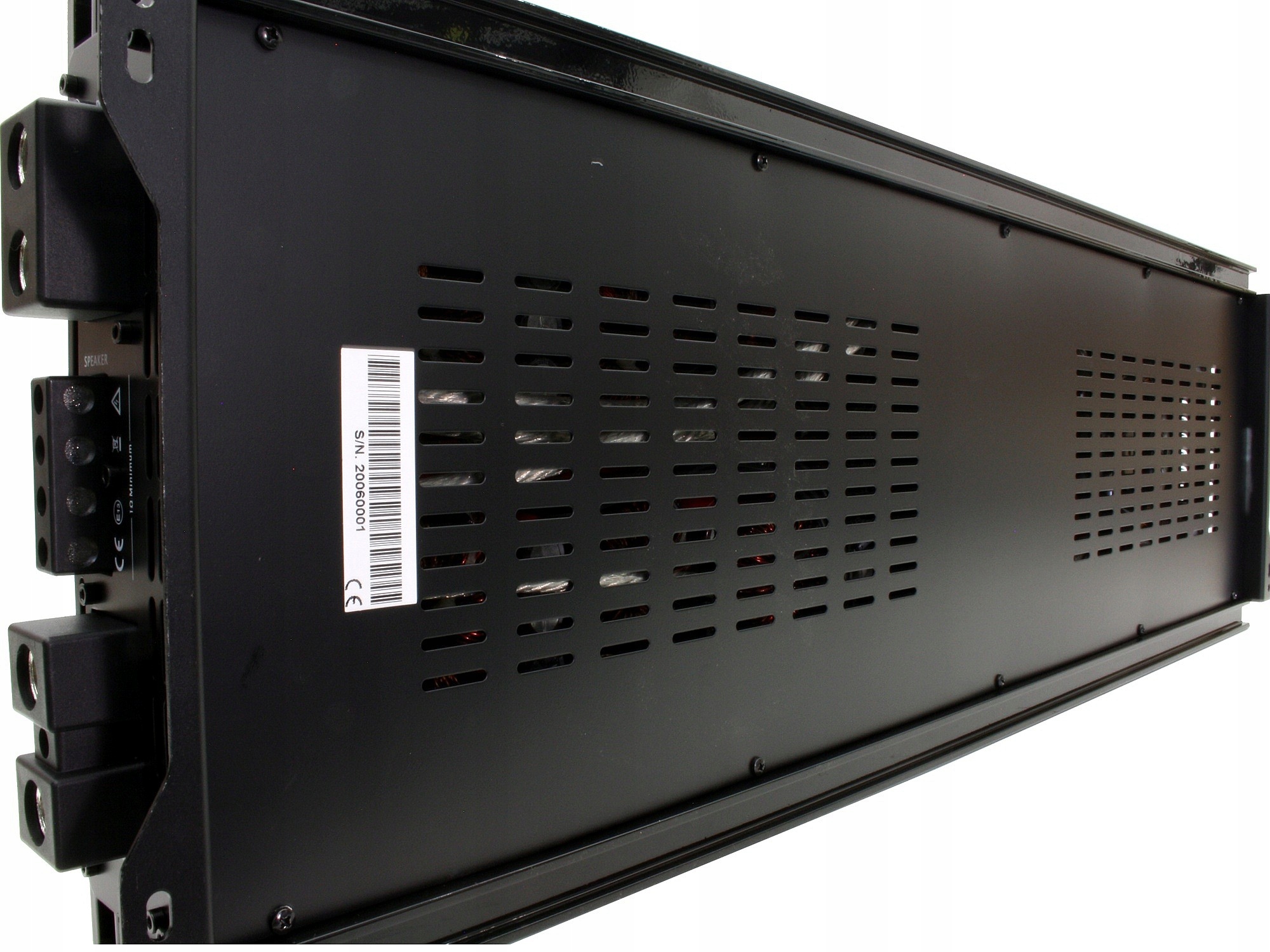

Excursion HXA-20K - 3000/6000/9000/14000 RMS

Excursion HXA-20k

1-канальний автомобільний підсилювач потужності 1x3000/6000/10000/14000 Вт RMS, стабільний до 0,5 Ом, Цифровий клас D, внутрішній вентилятор, провідний регулятор посилення басів в комплекті, режим роботи BRIDGE-LINK, режим роботи TWIN-LINK, плавне регулювання фази, Корейський дизайн.

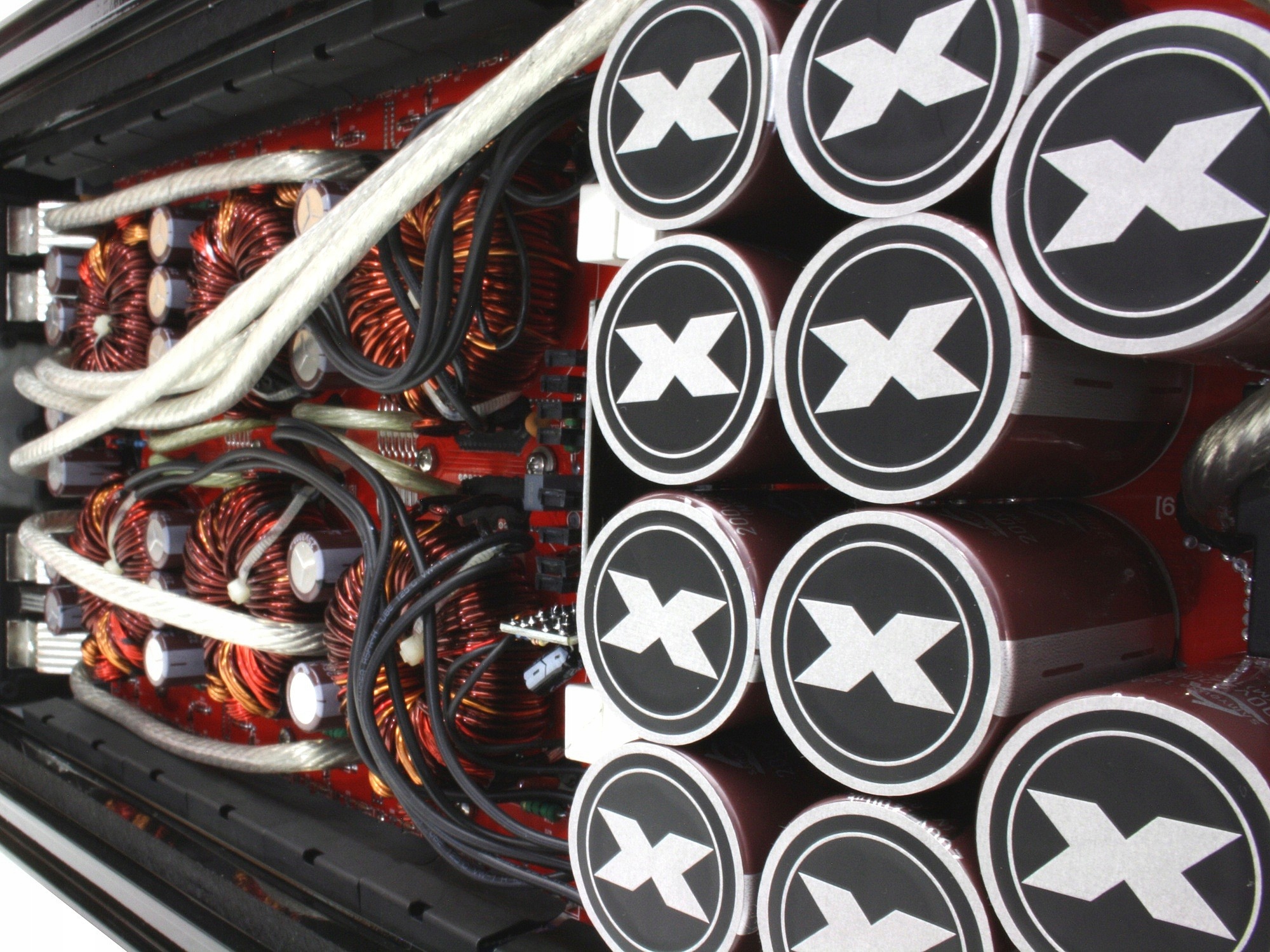

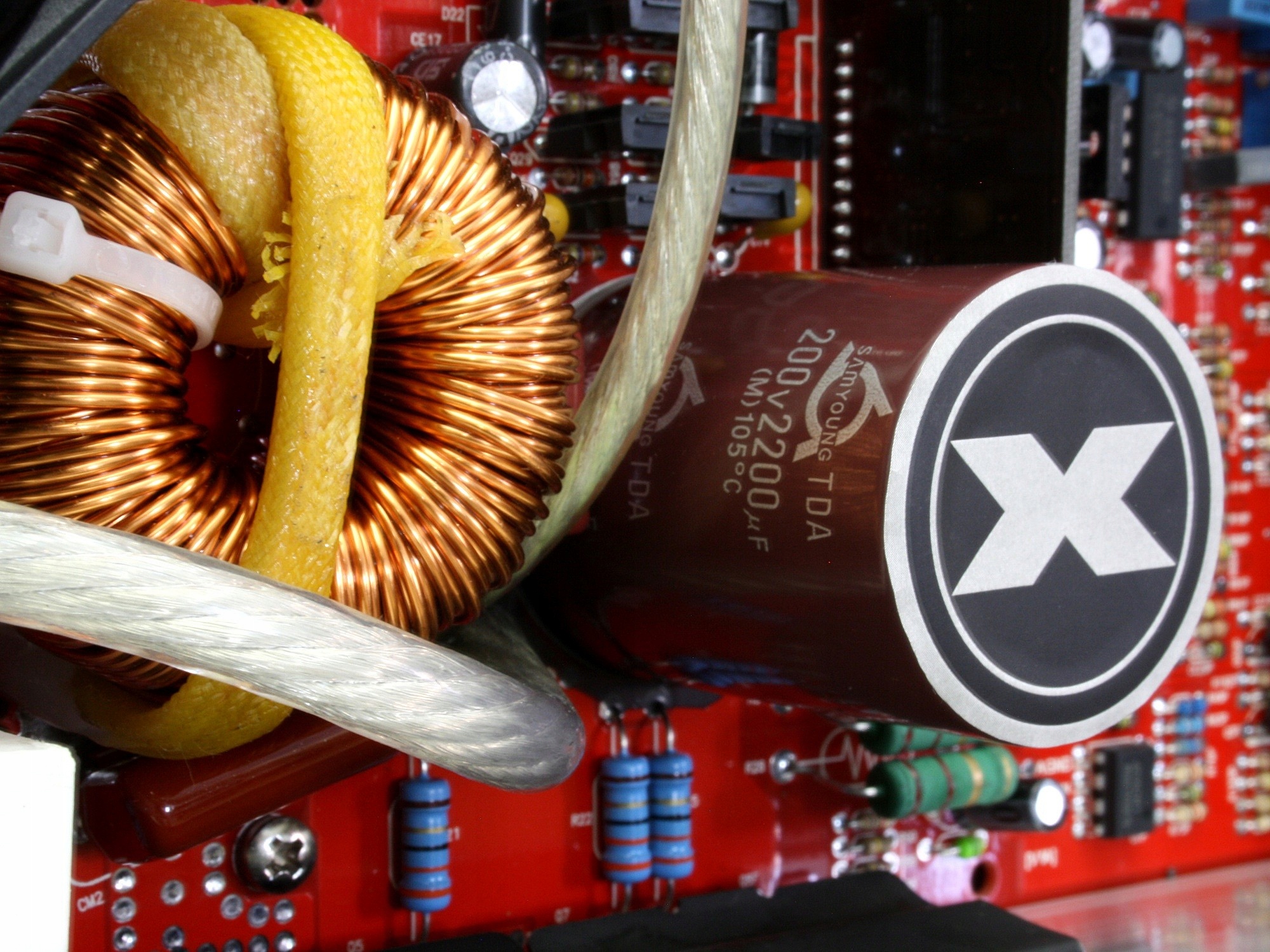

автомобільний 1-канальний підсилювач з дуже високою вихідною потужністю і дуже високою ефективністю(більше 90%), що працює в чистому цифровому класі D з низьким рівнем спотворень. Підсилювач побудований за військовим стандартом на основі двосторонньої материнської плати FR-4 PCB, що містить компоненти найвищої якості, в тому числі компоненти технології поверхневого монтажу SMD. Excursion HXA-20k оснащений внутрішнім охолоджуючим вентилятором, системою придушення шуму і перешкод, а також системами захисту від перевантаження, короткого замикання на виході Динаміка, перегріву і зниженої напруги живлення. У стандартному обладнанні також є плавно регульовані фільтри LPF і HPF з можливістю роботи в режимі BPF Subsonic (Band Pass Filter = HPF + lpf), еквалайзер посилення баса "Bass Boost" і система плавного регулювання фази. За правильну передачу енергії відповідають міцні клеми для кабелів гучномовців і подвійні клеми для силових кабелів перетином 53 мм2. У стандартну комплектацію також входить дистанційний провідний регулятор гучності сабвуфера. Підсилювач Excursion HXA-20k-це вдосконалена конструкція, розроблена в Кореї для найвимогливішої групи учасників екстремальних змагань і турнірів car audio SPL.

після забезпечення належних умов експлуатації найбільш досвідчені користувачі можуть використовувати максимальні характеристики підсилювача, який стабільно працює з мінімальним імпедансом навантаження 0,5 Ом, генеруючи потужність 14000 Вт RMS.крім того, підсилювачі HXA-20k можуть також співпрацювати парами (2 шт.) в міст-з'єднувальний режим  (Master / Slave) з динаміками з результуючим імпедансом 1ω забезпечуючи їм в цій системі з'єднання 28000w потужності. Для систем, в яких використовується більше двох підсилювачів, існує можливість використання режиму з'єднання TWIN-LINK. У цьому режимі один Підсилювач грає роль керуючого підсилювача (Master), який одночасно подає аудіосигнал з однаковими параметрами і декількома іншими підсилювачами. Налаштування параметрів сигналу для всіх підсилювачів проводиться тільки в одному підсилювачі Master. У цій сполучній системі може працювати безліч підсилювачів, кількість яких може бути обмежена тільки нестачею місця в автомобілі, ефективністю харчування і ресурсом гаманця користувача.

основні технічні характеристики:

• кількість каналів: 1
• вихідна потужність RMS / 4ω (nap. включать. 14,4 В): 1x3000 Вт
• вихідна потужність. RMS / 2Ω (nap. включать. 14,4 В): 1x6000 Вт
• вихідна потужність. RMS / 1Ω (nap. включать. 14,4 В): 1x10000 Вт
• вихідна потужність. RMS / 0,5? (нап. включать. 14,4 В):1x14000 Вт * * *
• вихідна потужність RMS / 4ω Bridge-Link 2 шт. (напр. включать. 14,4 в): 12000 Вт
• вихідна потужність RMS / 2ω Bridge-Link 2 шт. (напр. включать. 14,4 В): 20000 Вт
• вихідна потужність RMS / 1ω Bridge-Link 2 шт. (напр. включать. 14,4 В):  28000 Вт ***
• мінімальний імпеданс навантаження в стандартному режимі і режимі Twin-Link: 0,5 Ω  ***
• мінімальний імпеданс навантаження в мостовому режимі  Bridge-Link: 1 Ω ***

***  не рекомендується для нормального використання.

призначений тільки для професіоналів і найдосвідченіших учасників змагань car audio SPL. Пошкодження підсилювача, який використовувався з таким значенням імпедансу навантаження, не покриваються гарантією виробника і дистриб'ютора.

• Частотна характеристика: 5-300 Гц
• макс. рівень спотворень THD/4ω: 0,1 %
• сигнал/шум (S/N Ratio): 95 дБ

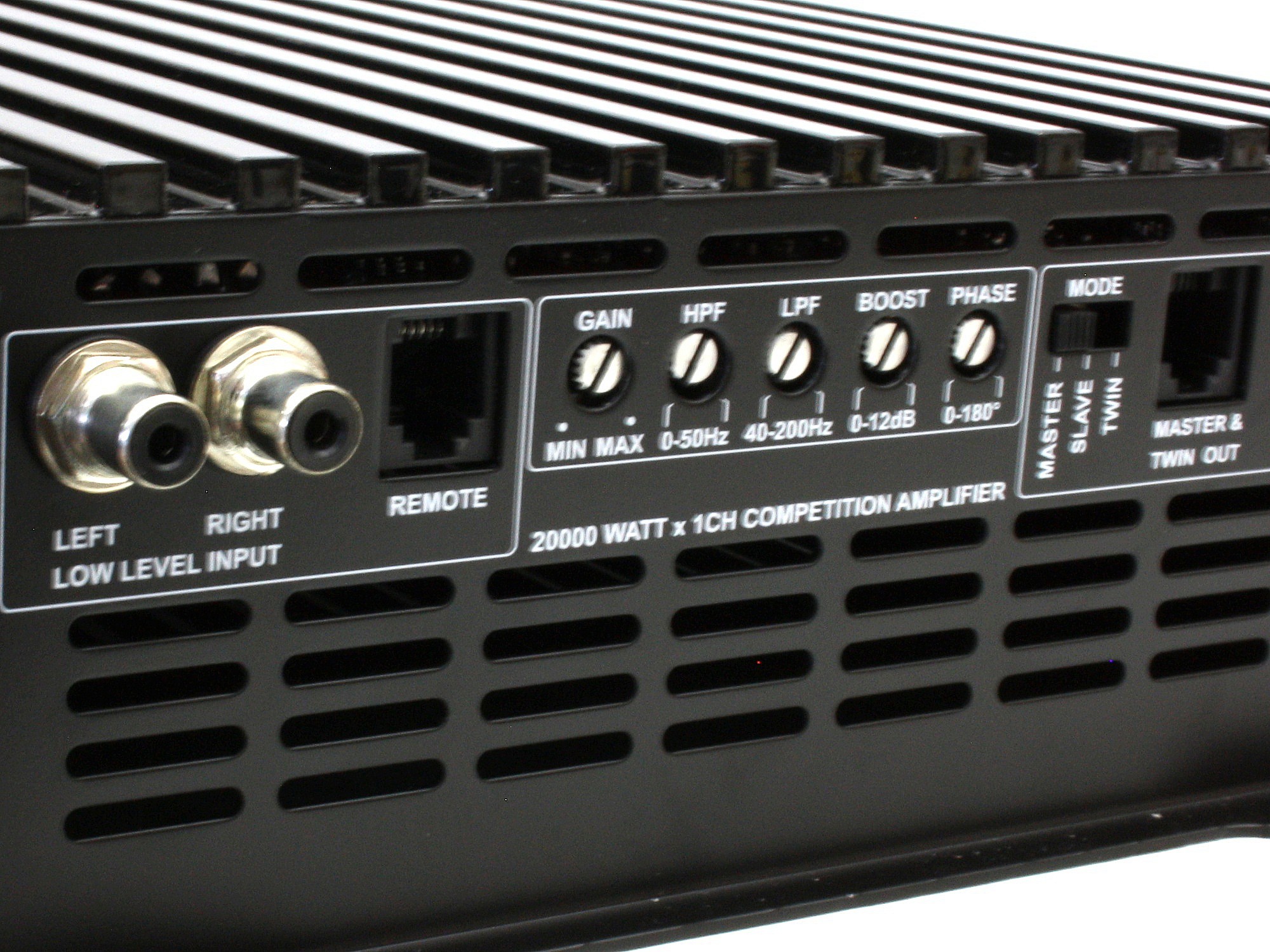

• чутливість вхідних сигналів RCA (Low Level Input): 0,2 - 7,0 в
• фільтр LPF з плавним регулюванням: 40-200 Гц
• фільтр HPF з плавним регулюванням: 0-50 Гц
• фільтр BPF (наприклад, дозвукових) з плавним регулюванням: Band passfilter = HPF+LPF
• Bass Boost з плавним регулюванням (посилення низьких частот): 0 - 12 дБ / 45 Гц
• плавне регулювання фази аудіосигналу: 0 - 180°
• ефективність /4Ω:  > 90 %
• робоча напруга:  10-15 в
• запобіжник:  потрібен зовнішній запобіжник 1000A (або 2x500a) не більше 30 см від клем підсилювача
• включення захисту від високої температури: від 80 °C
• включення захисту від низької напруги харчування:  нижче 80 V
• розміри корпусу без клем і роз'ємів (ш/в)240/70/730 мм

• робота в цифровому класі "D".
• технологія: SMD, Full MOSFET. Військовий стандарт, розроблений в Кореї.
• режими роботи фільтрів HPF і LPF: постійно включений як Band Pass Filter.
• аудіо вхід сигналу: 2xrca.
• робота в мостовому режимі BRIDGE-LINK: Так підсилювачі, які працюють попарно - один Як майстер, інший як ведений
• робота в цьому режимі TWIN-LINK:  Так 1 підсилювач Master + кілька підсилювачів Slave

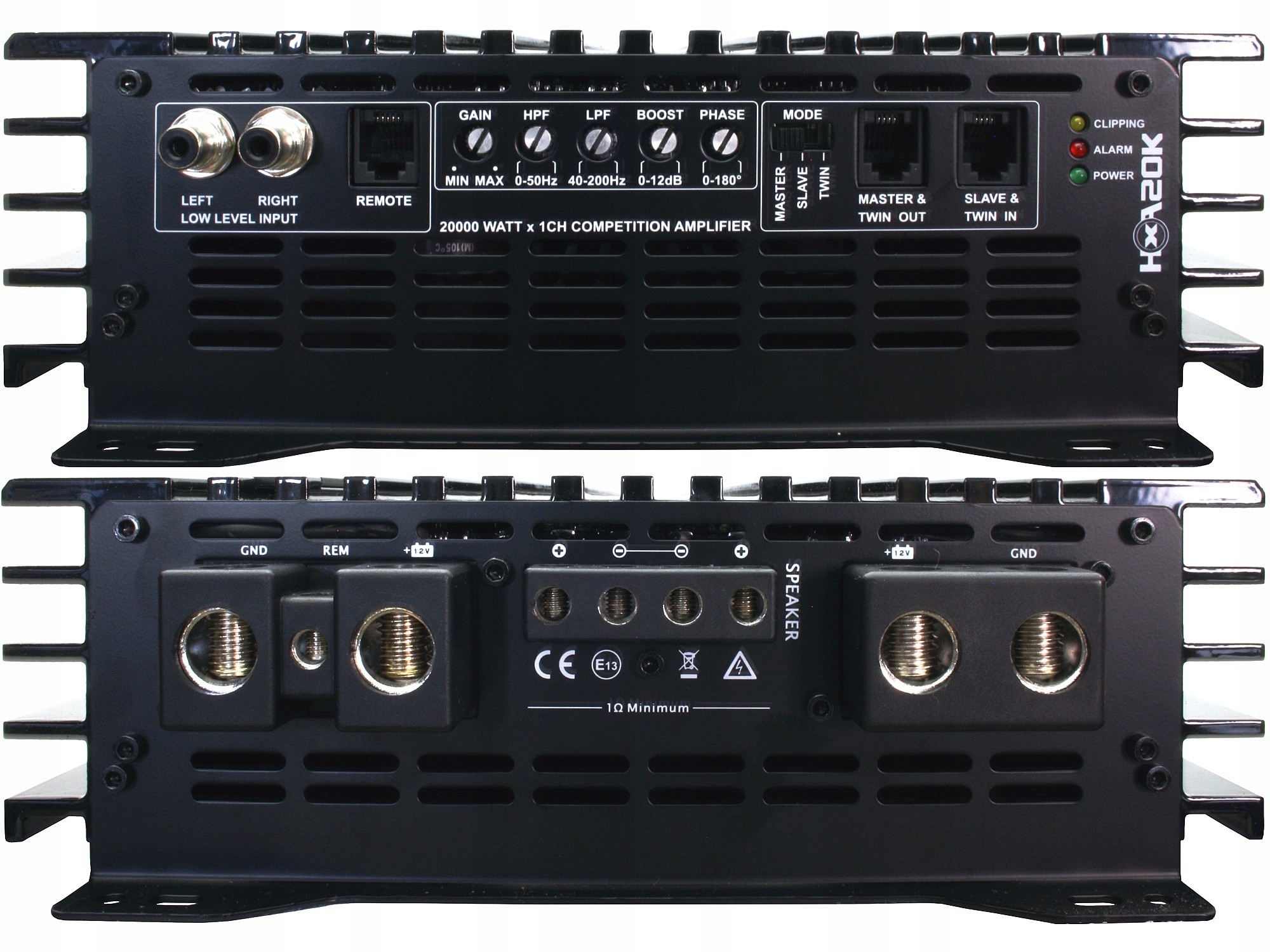

• MODE - перемикач вибору режиму роботи:  Master / Slave / Twin.
• Гназ MASTER & TWIN OUT:  вихід сигналу від підсилювача Master у режимі BRIDGE-Link або вихід від послідовних підсилювачів , що працюють у режимі TWIN-Link
• Гназ SLAVE & TWIN IN:  вхід сигналу  для підсилювачів, що працюють в якості веденого в режимі BRIDGE-Link або у якості послідовних підсилювачів у режимі Twin-link
• керування включенням і вимиканням підсилювача: шляхом подачі на роз'єм REM керуючого напруги +12 В (наприклад, від головного пристрою)
• корозійно-стійкі нікельовані клеми проводів.
• масивні клеми з шестигранними гвинтами для акустичних кабелів перетином до 10 мм2.

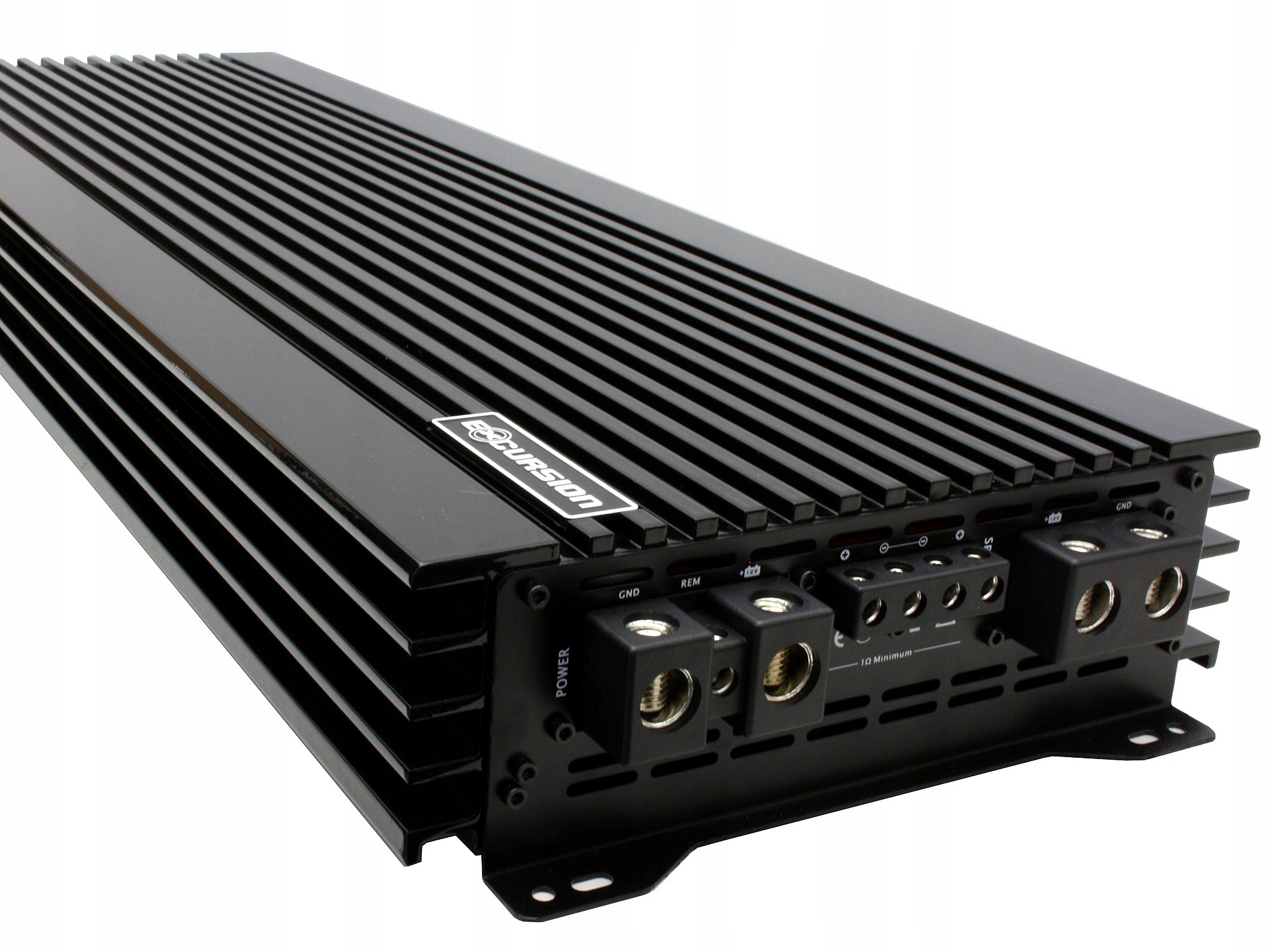

• дві подвійні масивні клеми з шестигранними гвинтами для силових кабелів перетином до 53 мм2.
• ланцюга захисту від перевантаження, короткого замикання на виході Динаміка, перегріву і зниженої напруги живлення.
• світлодіодні індикатори стану підсилювача:

  - POWER (зелений) - загоряється при включеному підсилювачі

  - ALARM (червоний) - загоряється при спрацьовуванні системи захисту від пошкоджень (наприклад, короткого замикання кабелів динаміків, перегріву, перевантаження і т.д.).

  - CLIPPING (жовтий) - загоряється при перевантаженні аудіосигналу (великі спотворення).

• дистанційний провідний регулятор гучності сабвуфера в стандартній комплектації.
• гарантія польського дистриб'ютора: 24 місяці тільки при стандартному використанні в межах допустимих параметрів. Гарантія не поширюється на пошкодження, спричинені неправильною експлуатацією, несправною або неадекватно ефективною силовою установкою, надмірним перевантаженням, несправністю або неправильною конфігурацією іншого Сполученого обладнання.
• Відсутність повної гарантії (тільки гарантія запуску) при використанні підсилювача в комерційних або демонстраційних цілях (наприклад, демонстраційні автомобілі, публічні презентації, ярмарки, злотий), при використанні під час змагань і турнірів car audio SPL та інших додатків з навантаженнями, що виходять за межі рекомендованого або допустимого діапазону параметрів нормальної експлуатації.

комплект включає в себе:

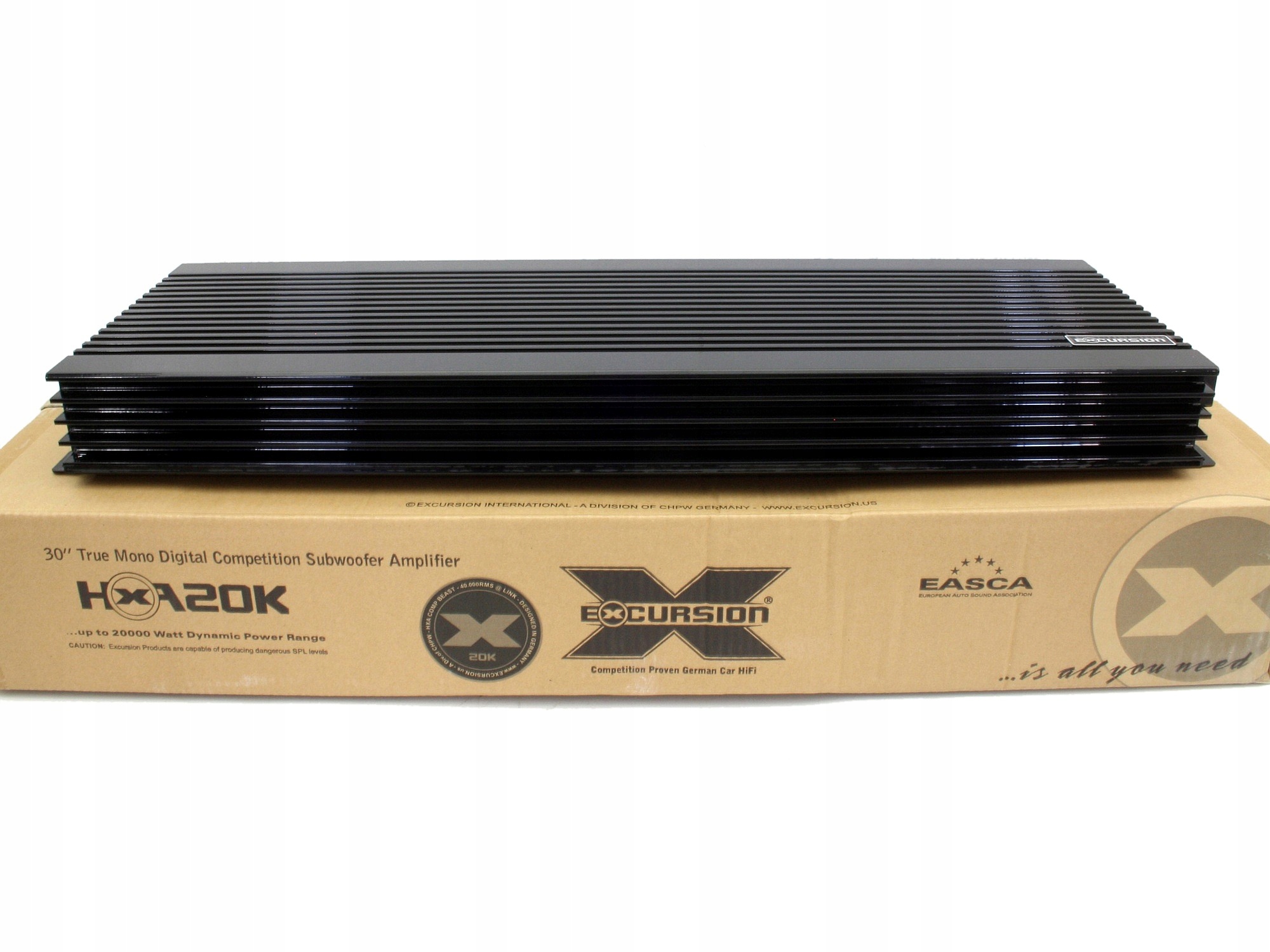

• 1-канальний підсилювач Excursion HXA-20k

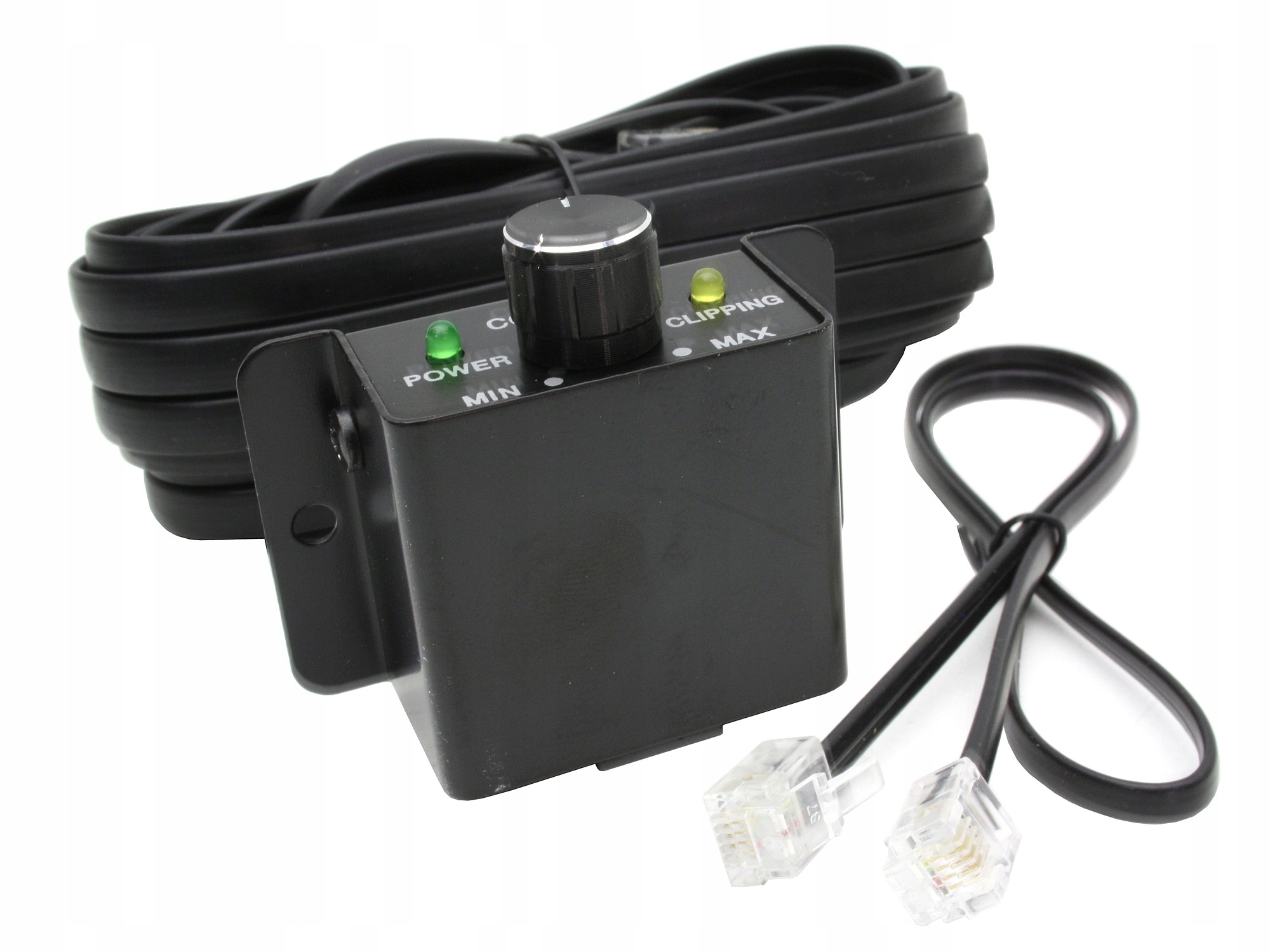

• дистанційний регулятор гучності з проводом
• набір шестигранних викруток
• Керівництво по експлуатації і підключення
