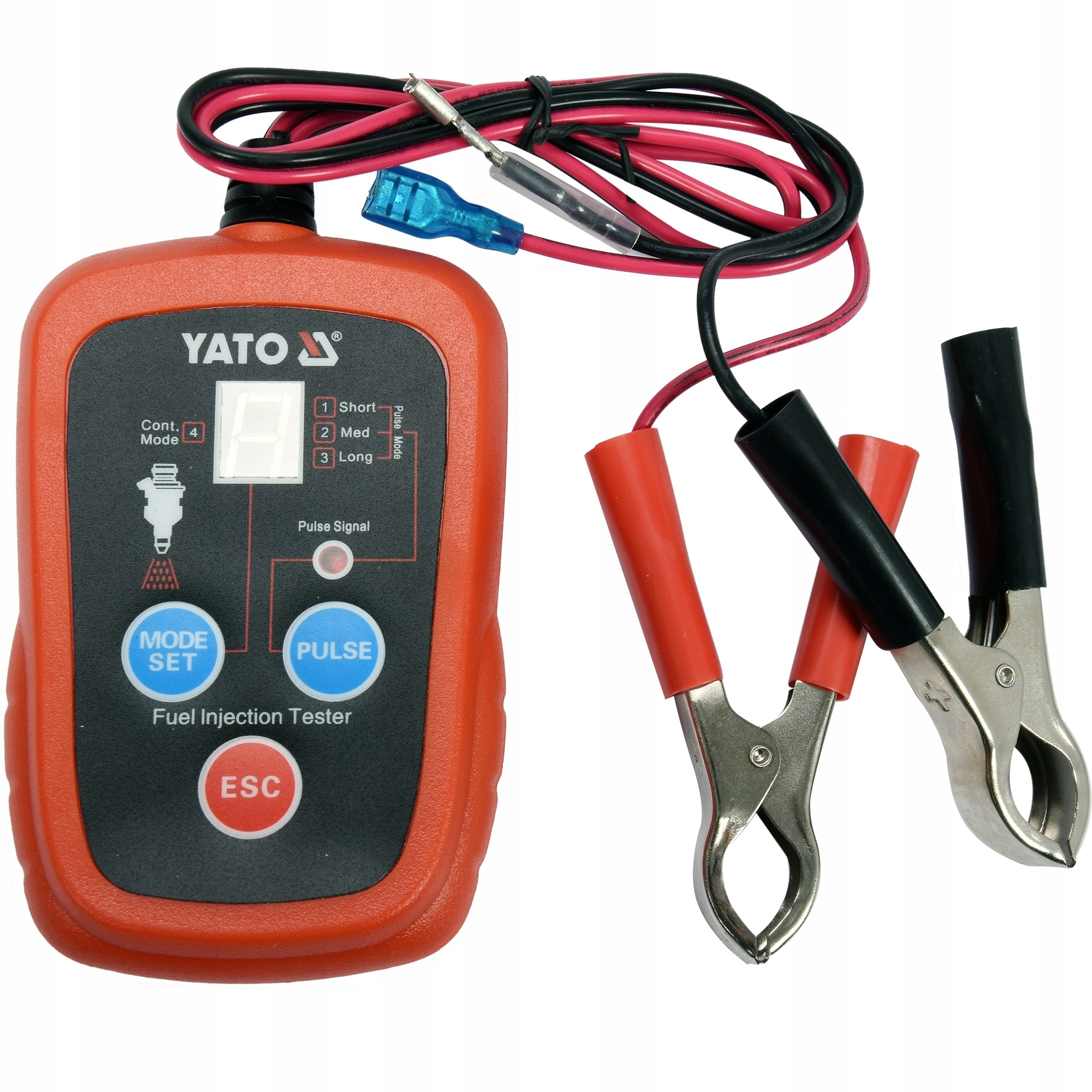

ЕЛЕКТРОННИЙ ТЕСТЕР ІНЖЕКЦІЇ/БЕНЗИНУ

Виявляє несправності в системі форсунок автомобіля з акумулятором 12 В шляхом індивідуального тестування окремих форсунок у чотирьох імпульсних режимах: 1 імпульс/250 мс, 50 ​​імпульсів/7 мс, 100 імпульсів/3,5 мс і безперервні 50 імпульсів (7 мс). ) )/1450 мс.

Встановлення режиму за РК-дисплеєм, живлення 12 В, робоча температура 0 - 40 °C,

ПРОЦЕДУРА ТЕСТУ

Вимкніть двигун перевіреного автомобіля.

Під’єднайте клеми живлення тестера до клем акумулятора. Дотримуйтеся правильної полярності. Спочатку підключіть клему тестера, позначену

символом «-» і пофарбовану в чорний колір, до клеми акумулятора, позначеної символом «-». Потім підключіть клему тестера

, позначену символом «+» і пофарбовану в червоний колір, до клеми акумулятора, позначеної символом «+».

Знайдіть інжектор, який ви бажаєте перевірити, і відключіть його живлення від установки автомобіля. Потім підключіть тестові затискачі

до штифтів інжектора.

Натисніть кнопку режиму з позначкою MODE SET, щоб вибрати один із доступних тестових режимів.

на дисплеї з'являється номер вибраного режиму.

Режим 1: у цьому режимі після натискання кнопки імпульсу з позначкою PULSE тестер видасть один імпульс приблизно 250 мс.

Режим 2: у цьому режимі після натискання кнопки імпульсу з позначкою PULSE тестер видасть 50 імпульсів, кожен тривалістю приблизно 7 мс.

Режим 3: у цьому режимі після натискання кнопки імпульсу з позначкою PULSE тестер видасть 100 імпульсів тривалістю приблизно 3,5 мс кожен.

Режим 4: у цьому режимі після натискання кнопки пульсу з позначкою PULSE тестер почне безперервно випромінювати імпульси з частотою

50 імпульсів протягом приблизно 1450 мс. Кожен імпульс триватиме приблизно 7 мс. Повторне натискання кнопки пульсу

зупиняє випромінювання імпульсів.

Після встановлення вибраного режиму натисніть кнопку пульсу з позначкою PULSE, тестер буде видавати імпульси вибраного режиму, що

підтверджуватиметься загорянням індикатора пульсу.

Якщо необхідно, ви можете повторити тест, натиснувши кнопку пульсу ще раз.

Якщо ви бажаєте змінити тестовий режим, натисніть кнопку виходу з позначкою ESC, щоб вийти з попередньо вибраного режиму, а потім

натискайте кнопку режиму, доки не буде вибрано правильний тестовий режим.

У разі неушкодженої форсунки ви почуєте, як її клапан працює в ритмі імпульсів, що надсилаються від тестера.
