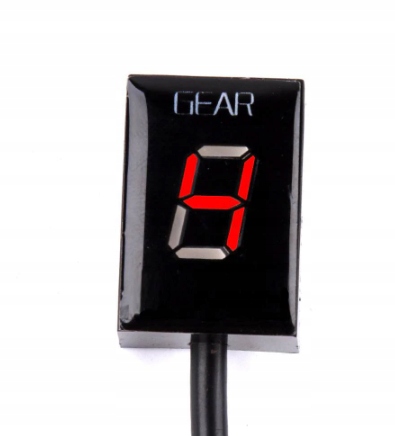

Дисплей Plug & Play для мотоцикла YAMAHA

УВАГА! Будь ласка, перевірте список сумісних мотоциклів.

• дисплей виготовлено з матеріалів дуже високої якості. Дуже простий у встановленні та щоденному використанні.
• колір дисплея: червоний
• дисплей можна встановити практично будь-де
• розміри 2,8 см x 2,0 x 1,3 см
• дисплей показує передачі 1-6  нейтральна передача
• показує поточну передачу мотоцикла
• в набір входить усі необхідні елементи для складання (разом з інструкціями)
• збірка дуже проста - просто підключіть кілька штекерів, PLUG&PLAY, а потім встановіть шестерні
• підключіть два штекери, червоний дріт до +, зелений до датчика вала/швидкості

Список сумісних моделей мотоциклів

• FJR1300(abs) 2003-2005
• FZ-16/FZ-S 2008-2015
• FZ400 1997-2002
• FZ6 (без ABS) 1998-2012
• FZ6R 2009-2016
• XJ6 2009-2016
• XJR400 2004-2016
• XJR1300 2004-2016/YS250
• YZF-R1 1998-2008
• FZ8 без ABS 2010-2015
• FZ1 2001-2016
• FZH150/FZN150 2015-2016
• FZS600/1998-2003
• FZS1000 2001-2015
• MT-01 2005-2012
• MT-03 2006-2016
• WR250R/X 2008-2016
• WR450R/X 2005
• XT660 2004-2016
• XV1600A 1999-2005
• XVS950A 2009-2016
• YZF-R6S 2006-2009

Встановлення:

Індикатор перемикання передач мотоцикла для серії Yamaha

Інструкція зі встановлення:

1. Знайдіть 4-контактний гніздо діагностичний індикатор роз’єму світиться червоним кольором, зазвичай біля коробки ECU. Це може бути одна знімна кришка, частково покрита чорною стрічкою.

2. Після встановлення вам потрібно налаштувати дисплей.

A. Поставте заднє колесо мотоцикла на підставку, увімкніть ключ, індикатор передачі блимає літерою L. Це означає, що зараз відбувається програмування (навчання).

B. Запустіть двигун, буква L почне блимати до цифри 1, тепер вам потрібно змінити передачу на 1.

C. Таким же чином ви встановлюєте передачу 2 ,3,4,5, 6, пам’ятайте, що вам потрібно контролювати тахометр

за допомогою дросельної заслінки правого керма, положення передачі має відповідати нормальній швидкості обертання.

D. Знову запустіть двигун, ви побачите число передач 0,1,2,3,4,5,6

Перезапуск дисплея:

Якщо ви помилково налаштували відображення неправильно й деякі передачі не були встановлені вдало, ви можете очистити налаштування. Поверніть ключ, коли число передач покаже 3, 4 або 5, незабаром вимкніть ключ. Повторіть це 6 разів, ви побачите шестерні 6,5,4,3,2,1, L. Тепер процес видалення завершено. Передачі можна регулювати.

Пристрій повністю закритий і покритий епоксидною смолою, що забезпечує надзвичайний захист внутрішніх частин від ударів, вібрації та води.

У набір входить

1 дисплей швидкості мотоцикла з набором кабелів, двостороннім скотчем та інструкцією.
