D2540100GK - Привід подвійної дії D25-40-100gk D2540

параметри < /b >

• номер деталі: D2540100GK
• блок: шматок
• виробник: Kramp
• EAN: 8719493724783
• категорія застосування: універсальний

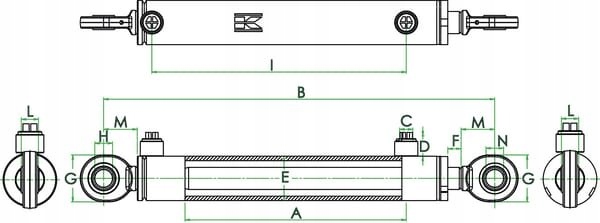

• діаметр штока поршня [C]: 25 мм
• діаметр поршня: 40 мм
• тип: двосторонню дію
• хід [A]: 100 мм
• довжина хв.: 292 мм
• робочий тиск макс.: 250 бар
• тип затискача - сторона циліндра: підшипник
• діаметр затискача - сторона циліндра: 20 мм
• тип затискача - сторона штока поршня: підшипник
• діаметр затискача - сторона штока поршня: 20 мм
• тип різьби затиску - сторона штока поршня: BSP
• діаметр різьби кріплення - сторона штока поршня: 3/8 дюйма
• максимальна швидкість. шток поршня : 0,1 м/с
• зовнішній діаметр [E]: 50 мм
• монтажне відстань хв. [B]: 292 мм
• зовнішній діаметр затискача [G] : 53 мм
• робоча температура хв.: -25 °C
• робоча температура Макс.: 85 °C
• номінальний тиск: 200 бар
• обробка поверхні штока поршня: хромований
• матеріал циліндра: сталь ST52
• клас допуску матеріалу циліндра - код: H10
• матеріал штока поршня: сталь 20mnv6
• гладкість поверхні штока поршня: 0,2 мкм
• матеріал гайки головки: чавун
• матеріал з'єднання масла: сталь
• відстань з'єднання масла: 137,5 мм
• довжина з'єднання масла [D]: 17 мм
• внутрішній діаметр. масляні з'єднання [L]: 16 мм
• розмір від кінця циліндра до монтажної втулки [f]: 15 мм
• внутрішній діаметр.: 40 мм

ТЕХНІЧНІ характеристики

- повністю зібраний

- з кріпленнями

- унікальний інноваційний дизайн

- спеціальне Стопорне кільце на поршні

переваги < /b >

- для негайного використання

- проста збірка і розбирання

- тривалий термін служби

- високий рівень безпеки праці

властивості < /b >

- з ґрунтовкою

- механічний захист головки блоку циліндрів для повторного використання

- максимальне радіальне навантаження: 10% осьової сили

- Максимальний робочий тиск залежить від максимального навантаження, що викликає вигин

- максимальне навантаження, що викликає вигин, може бути перевірена в програмному забезпеченні циліндра

технічна інформація < /b >

- взаємозамінний з іншими марками

- середовище: мінеральне масло, HLP ISO VG 32 до ISO VG 46

- чистота середовища: ISO 4406 22/20/17 або US 9

Діаметр монтажного отвору-сторона штока поршня [N]

20 мм

Діаметр монтажного отвору - сторона циліндра [H]

20 мм

розмір від осі кріпильного отвору до кінця головки [M] < /b >

38 мм
