A1.30.80.020.2 - Циліндр привід причепа D47 T-654 T - 169 T-655

виробництво:

оригінальний продукт марки Hydrolider, символи виробника: 1.30.80.020.2; CT 110/4/1300

застосування:

він має широке застосування в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.

Загальна інформація:

• кількість елементів (шток поршня): 4
• гідравлічне отвір-внутрішня різьба M22x1.5
• максимальна швидкість штока поршня 0,5 м/S
• потреба в олії: 8 літрів
• максимальний робочий тиск: 16 МПа
• поріг чутливості (пусковий тиск): 0,5 МПа

робочі параметри:

• допустима температура навколишнього середовища: від-40C до +60 C
• допустима температура масла: від-15ºC до +80 º c
• тип рідини: гідравлічне масло на основі мінерального масла

корисно знати:

гідравлічні Телескопічні циліндри складаються з декількох циліндрів, все меншого і меншого діаметра, зібраних один в інший і послідовно висуваються. Таким чином, можна отримати великий хід при невеликій довжині складеного приводу.

У гідравлічних телескопічних приводах односторонньої дії масло під тиском діє з одного боку, викликаючи висування окремих елементів приводу. Повернення телескопа здійснюється під дією зовнішньої сили (найчастіше під дією ваги розвантажувальної коробки причепа).

подача і стік масла здійснюється по одній і тій же лінії, напрямок потоку масла контролюється оператором машини через розподільний клапан (важіль).

рекомендований кут нахилу коробки при розвантаженні повинен знаходитися між 40 і 45 градусами. Місце установки приводу повинно бути на півдорозі по довжині завантажувальної коробки. Нижче наведені корисні таблиці і схеми при виборі відповідного приводу, знаючи довжину вантажної коробки:

ТЕХНІЧНІ характеристики кріплення:

• Матеріал: загартована зварна сталь
• Можливість установки за допомогою гвинтів або зварювання.

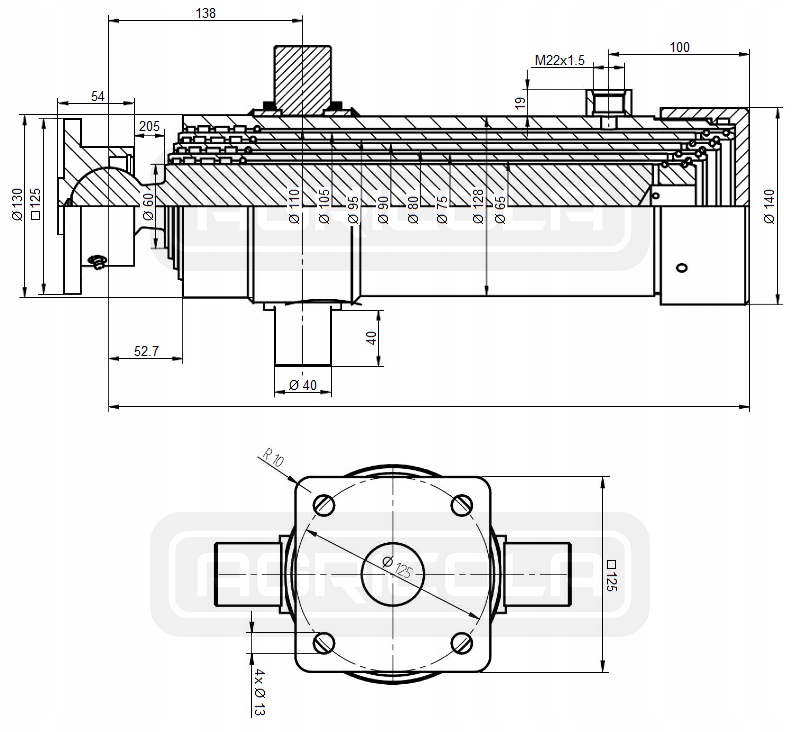

те, що ви бачите на зображенні, - це тільки металеві елементи, з яких виготовлений привід. Насправді привід коштує стільки ж, скільки внутрішні ущільнення, які використовуються для його будівництва. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї та інших країнах Далекого Сходу. Якщо ви хочете якості і довговічності , виберіть приводи марки Hydrolider, які є єдинимигарантією надійності на роки .

дані, корисні при виборі приводу для вантажного ящика:

• максимальна вага сипкого вантажу + вага ящика (12MPA): 8 T
• максимальна вага сипкого вантажу + вага ящика (16MPA): 10 T
• максимальна відстань від приводу до петель (D): 1900mm
• довжина ящика при перекиданні ззаду (DS): 3800mm
• /li>
• можливість подовження коробки, висуваючи її за межі петель (G)

сила приводу висунення на окремих секціях 12/16mpa (T):

• Перший елемент діаметр 105mm - 10,6 t/14,1 t
• Другий елемент діаметр 90mm - 7,8 t/10,3 t
• третій елемент діаметр 75mm - 5,4 т/7,2 т
• четвертий член діаметр 60 мм - 3,5 т/4,6 т < /li >
