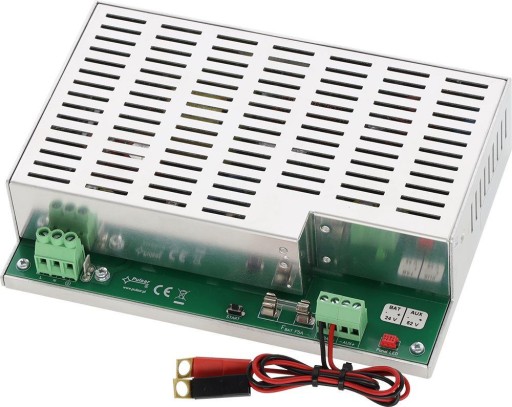

Буферний блок живлення для корпусу Pulsar PWB-52V2A 52VDC 2.3A 50W

PWB-52V2A PWB 52V/2.3A/2xBAT вбудований буфер живлення PoE

PWB-52V2A — це вбудований імпульсний блок живлення, призначений для безперебійного живлення пристроїв, які вимагають стабілізованої напруги 52 В (наприклад, системи живлення PoE, комутатори PoE) з ефективністю за струмом 2,3 A. Вбудований перетворювач DC/DC дозволяє знизити витрати на створення та експлуатацію системи за рахунок зменшення кількості необхідних батарей. У разі зникнення напруги в мережі 230 В пристрій негайно перемикається на живлення від акумулятора. Блок живлення стабілізує вихідну напругу незалежно від стану заряду батареї, а також контролює зарядку та обслуговування батареї. Блок живлення розрахований на роботу від двох послідовно з'єднаних акумуляторів від 7 до 20Ah. Для захисту джерела живлення та підключених пристроїв використовується захист від короткого замикання, перевантаження та перенапруги.

Найважливіші характеристики:

Використання за призначенням: Джерело живлення, призначене для систем живлення PoE

Джерело живлення: 200–240 В змінного струму

Вихідна потужність: 2,3 A / 52 В постійного струму, функція START для ручного ввімкнення живлення від акумулятора

Струм заряджання акумулятора: 0,5 A

Потужність: 134 Вт

Розміри: 200 x 52 x 141 [+/-2 мм]

Захист: SCP, OLP, UVP, перенапруга

Сигналізація: світлодіодна оптична сигналізація, додаткове обладнання: зовнішній світлодіодний оптичний сигналізатор PKAZ168

Монтаж: для вбудованої установки, для кріплення потрібен тримач DIN4 монтаж на DIN-рейку

Гарантія: 2 роки

Оптична сигналізація:

Блок живлення оснащений діодом індикації наявності напруги на виході блоку живлення, розташований на друкованій платі модуля живлення. Крім того, сигналізацію можна розширити за допомогою додаткового модуля PKAZ168. У разі збою на виході живлення зелений світлодіод автоматично вимикається.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга живлення

200 - 240 В

Споживаний струм

1,2 A

Частота живлення

50/60 Гц

Пусковий струм

50 A

Потужність блоку живлення

134 Вт

Максимальний вихідний струм

2,3 A

ККД

87%

Вихідна напруга

52 В – вихід AUX 22 - 27,6 В – вихід BAT

Пульсація напруги (макс.)

100 мВ p-p

Споживання струму на власні потреби джерела живлення під час роботи від акумулятора

прибл. 30 мА

Рекомендована ємність батареї

7 – 20 А·год (2x)

Струм заряджання

0,5 A

Захист ланцюга батареї SCP і підключення зворотної полярності

запобіжник

Захист від перевантаження OLP

110-150% потужності джерела живлення, автоматичне повернення

UVP захист акумуляторів від надмірного розряду

U<19 В (± 5%) - від'єднання клеми акумулятора

Оптична сигналізація

- світлодіод на PSU PCB - світлодіоди на кришці блоку живлення (опція)

Умови експлуатації

Температура: -10 C ÷ +40 C відносна вологість 20%...90%, без конденсації

Клас захисту EN 62368-1

I (перший)

Ступінь захисту EN 60529

IP20

Температура зберігання

-20ºC...+60ºC

Вібрації та удари під час транспортування

Відповідно до PN-83/T-42106

Додаткове обладнання

Комплект світлодіодної оптичної сигналізації PKAZ168, монтажні пластини DIN4

Декларації, гарантія

UKCA, CE, 2 роки з дати виробництва

Коментарі

Охолодження: конвекційне
