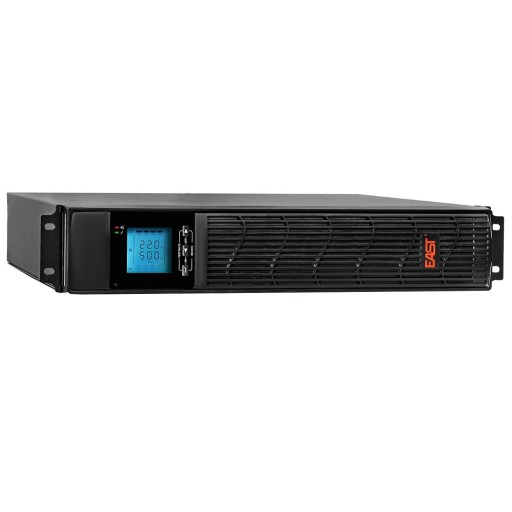

Інтернет-блок живлення ДБЖ 3 кВА / 2700 Вт UPS3000-RT-ON/H EAST

АВАРІЙНЕ ДЖЕРЕЛО ЖИВЛЕННЯ EAST UPS3000-RT-ON/H 3000 ВА

UPS3000-RT-ON/H — безбатарейний блок, призначений для роботи із зовнішніми комплектами батарей (BM1) потужністю 3 кВА (2700 Вт), які працюють в режимі онлайн. ДБЖ ДБЖ постійно виконує подвійне перетворення електроенергії - фільтрує електроенергію та заряджає внутрішні батареї, а потім передає безпечну енергію. Таке рішення дозволяє повністю відокремити підключене обладнання від зовнішньої електричної мережі. Використовувані пристрої постійно отримують електроенергію з оптимальними параметрами, а в разі збою в мережі все одно живляться від ДБЖ, який використовує для цього енергетичні ресурси, накопичені у власних акумуляторах. Джерело живлення UPS3000RT-ON/H оснащено великим РК-дисплеєм, вихідними розетками IEC C13 і Schuko, а також інтерфейсом USB і RS-232 для керування через програму UPSmart на комп’ютері. Перевагою ДБЖ також є потужний зарядний пристрій 6 А, синусоїдальна напруга, легка установка в серверні шафи 19" Rack і наявність вбудованого вимикача EPO. Вимикач дозволяє дистанційно вимикати живлення за допомогою сигналу тривоги зовнішніх тригерних пристроїв. ДБЖ працює з комп’ютерними блоками живлення , які оснащені системою активного підвищення коефіцієнта потужності APFC

НАЙВАЖЛИВІШІ ФУНКЦІЇ ДБЖ:

• Підтримка напруги в режимі ОНЛАЙН – у разі збою живлення ДБЖ перемикається на резервне живлення від акумулятора протягом 0 мс ,
• Технологія подвійного перетворення (True Double Conversion) – повний захист від стрибків напруги та типових проблем з мережею,
• Легкий блок без батареї, призначений для роботи із зовнішніми модулями батареї (BM5),
• Фактор потужності 0,9 - можливість підключення до 2700 Вт (2,7 кВт) ,
• Форма вихідної напруги: синусоїда,
• Роз’єм EPO (Emergency Power Off) для аварійного вимкнення (наприклад, для системи протипожежного захисту),
• USB, RS-232 для моніторингу та керування роботою джерела живлення та приймачів,
• EMI / RFI фільтри проти перешкод - захист від електромагнітних перешкод від інших пристроїв,
• Активний вхідний коефіцієнт потужності корекція (APFC),
• Функція AVR - автоматичне регулювання вихідної напруги,
• Функція RST - можливість запуску від акумулятора (холодний старт),
• Вбудований РК-дисплей,
• Універсальний корпус RACK / Tower, як окремо стоячий, так і для внутрішнього монтажу. серверна шафа,
• Захист від перенапруги RJ45 (вхід/вихід),
• Високий ККД пристрою до 97% (режим ECO), до 92% у мережевому режимі,
• UPSmart PL - розширене програмне забезпечення для керування джерелом живлення польською мовою,

• Можливість розширення за допомогою карти SNMP - для дистанційного керування ДБЖ через мережу LAN або ІНТЕРНЕТ,
• Можливість подовжити час автономної роботи шляхом додавання зовнішніх акумуляторних модулів,

ДЕ ВАМ ПОТРІБЕН ДБЖ?

• Аварійне джерело живлення ДБЖ для дому, офісу, компанії,
• Аварійне джерело живлення ДБЖ для електрогенераторів, агрегатів,
• Аварійне джерело живлення ДБЖ для медичних і спеціалізованих пристроїв,
• Аварійне живлення ДБЖ для чутливих пристроїв.

ОПИС РОЗ’ЄМІВ В АВАРІЙНОМУ ДЖЕРЕЛІ:

1. Захист від перевантаження по струму
2. Захист від перенапруги Rj45
3. Вихідні роз’єми IEC C13
4. Вихідний роз’єм Schuko
5. Вентилятори
6. Гніздо для карти розширення SNMP
7. Комунікаційний порт USB
8. Вхідне гніздо IEC C20
9. Роз’єм для акумуляторного модуля
10. Роз’єм аварійного вимкнення живлення (EPO)
11. Комунікаційний порт RS-232

ВБУДОВАНИЙ РК-ДИСПЛЕЙ

Представлений блок живлення оснащений прозорим РК-екраном , який дозволяє відображати необхідну інформацію. З його допомогою користувач може легко прочитати стан заряду акумулятора, значення вихідної напруги або робочу частоту пристрою.

СТАБІЛІЗАТОР НАПРУГИ AVR

Аварійне джерело живлення має дві функції: холодний запуск і AVR . Перший дозволяє примусово працювати від акумулятора без підключення ДБЖ до мережі. Функція AVR — це система автоматичного регулювання напруги, яка дозволяє максимально збільшити час роботи батареї та дозволяє працювати під час стрибків напруги в умовах високої або низької напруги без надмірного непотрібного споживання батареї.

POWER FACTOR 0.9

Джерело безперебійного живлення оснащено PowerFactor 0.9. Це означає більшу потужність пристрою.Наприклад, пропонований ДБЖ з уявною потужністю 3000 ВА з PowerFactor 0,9 може працювати з пристроями з потужністю 2700 Вт . Тим часом дешевші джерела живлення, незважаючи на аналогічну потужність 3000 ВА , але з коефіцієнтом PowerFactor 0,6 , можуть підтримувати пристрої з потужністю макс. 1800 Вт.

РОБОЧІ ХАРАКТЕРИСТИКИ ДБЖ

Інтернет-джерела живлення використовуються там, де особлива увага приділяється безперебійному постачанню високоякісної електроенергії. ДБЖ за технологією on-line безперервно перетворює енергію, забезпечуючи вихідну напругу з оптимальними параметрами. Блок живлення повністю ізолює підключені пристрої від мережі. Незалежність від впливу зовнішніх умов електромережі є результатом того, що струм, що подається на вихід ДБЖ, надходить від вбудованих акумуляторів. Під час роботи ДБЖ внутрішні батареї заряджаються паралельно. Крім того, завдяки наявності інверторів ДБЖ здатний живити електрообладнання, зберігаючи справжню синусоїду у формі вихідної напруги.

• нормальний робочий режим - Коли ДБЖ працює в нормальному робочому режимі, електроенергія, отримана від електромережі, проходить через серію фільтрів і спрямовується в систему заряджання акумулятора. Саме тут блок живлення також передає енергію від батареї до вихідних розеток. Система подвійного перетворення потужності забезпечує незалежність від якості живлення в електричній мережі та дозволяє забезпечувати підключені пристрої енергією з оптимальними параметрами.

• аварійний режим роботи - у разі збою зовнішньої мережі блок живлення негайно переходить в автономний режим роботи. Тоді ДБЖ почне живити підключене обладнання, використовуючи енергію, що зберігається у внутрішніх батареях. Робота в аварійному режимі триватиме до відновлення роботи електромережі або повного використання наявних запасів енергії.

ФІЛЬТРИ ВІД ПЕРЕШКОДІВ EMI / RFI

Джерело живлення було виготовлено відповідно до останніх вимог до різноманітної роботи в різних середовищах установки. Виробник взяв до уваги, що ДБЖ може працювати поблизу інших пристроїв, які створюють більші або менші електромагнітні перешкоди. Тому вона оснастила свою продукцію фільтрами EMI/RFI, які гарантують належну роботу джерела безперебійного живлення.

EPO - АВАРІЙНЕ ВИМКНЕННЯ НАЖИВАННЯ

Використання роз'єму EPO (Emergency Power OFF) у пристрої дозволяє підключити ДБЖ до ПОЖЕЖНОЇ установки, за допомогою якої можна негайно вимкнути живлення до виходів джерела живлення.

ГУЧНІСТЬ ПРИСТРОЮ [дБ]

Джерела живлення ДБЖ мають вбудовану систему вентиляції, яка відповідає за їх належну вентиляцію. Тому їх робота може бути обтяжливою, якщо вони розміщені за столом у кімнаті або в спальні . Ми пропонуємо нашим клієнтам розмістити такий ДБЖ у місцях, де його експлуатація не буде обтяжливою для користувача. При цьому виробником заявлена гучність не більше 50 дБ (з відстані 1 метр).

UPSMART PL - ПРОГРАМА ДЛЯ КЕРУВАННЯ ДБЖ

• Нагляд, контроль та активне сповіщення про поточний технічний стан пристрою здійснюється спеціальним програмним забезпеченням для джерела живлення UPSmart . За допомогою програми можна не тільки точно контролювати всі параметри і керувати поточною працездатністю блоку живлення, але і автоматизувати роботу пристрою при виникненні конкретних ситуацій. Блок живлення синхронізується з комп'ютером за допомогою порту RS232 або інтерфейсу USB. Можливість персоналізації налаштувань істотно підвищує комфорт роботи з ДБЖ і покращує систему безпеки пристроїв, що живляться.

• Якщо ДБЖ підтримує мережеву карту SNMP , після її інсталяції пристрій також зможе отримати віддалений доступ до системи через локальну мережу або Інтернет.

Вибрані можливості UPSmart:

• Дистанційне керування функціями джерела живлення,
• Моніторинг параметрів мережі,
• Великі журнали подій,
• Планування часу та завдань,
• Безпечне завершення роботи системи у разі збою живлення,
• Автоматичне збереження відкритих документів,
• Керування акумулятором,
• Швидке збереження та завантаження налаштувань,
• Сумісність: Windows 95 - Windows 10, Linux,
• Мова інтерфейсу: польська , англійська , спрощена та традиційна китайська, іспанська, португальська, російська , італ. (Linux: англійська та китайська).

АВТОМАТИЧНЕ ЗБЕРЕЖЕННЯ ФАЙЛОВ ТА ВИКЛЮЧЕННЯ СИСТЕМИ

У разі збою живлення UPSmart дозволяє автоматично зберігати відкриті документи з наступним закриттям активних програм і контрольованим вимкненням комп’ютера. Залежно від типу використовуваної програми можна безпечно архівувати не тільки наявні файли, але й новостворені документи. UPSmart співпрацює з , серед іншого: з популярними програмами, що входять до офісних пакетів, графічними програмами або навіть редакторами вихідних файлів. Сумісність з іншими програмами залежить від підтримки команд керування, створених UPSmart . Джерела живлення UPS у поєднанні з багатим функціоналом програми UPSmart є найкращим рецептом безпеки даних.

• Це забезпечить оптимальну ємність акумулятора. При подальшій експлуатації ДБЖ варто виконувати один такий цикл на місяць.

СТАНДАРТНЕ ОБЛАДНАННЯ ДБЖ

МОЖЛИВОСТІ РОЗШИРЕННЯ ФУНКЦІЙ ДБЖ

Враховуючи сучасні системи управління живленням та потреби ринку, виробник дав можливість розширити можливості та функціональні можливості ДБЖ -a додатковими модулями напр. :

• Модуль SNMP - мережева карта для UPS - для віддаленого керування через мережу LAN або Інтернет,
• Адаптер Schuko - перехід від гнізда IEC C13 до Schuko,
• Акумуляторна батарея - модуль батареї, що забезпечує подовжений термін служби батареї.

ТЕХНІЧНІ ДАНІ:

• ЗАГАЛЬНІ
• Тип живлення онлайн

• ПОТУЖНІСТЬ
• Повна потужність 3000 ВА
• Ефективна потужність 2700 Вт

• ВХІД
• Напруга 230 В ±25%
• Частота 50 / 60 Гц
• Коефіцієнт потужності ≥ 0,99
• Напруга байпасу -25% ~ +15% (регулюється)

• ВИХІД
• Напруга 230 В ±5%
• Частота 50 / 60 Гц
• Регулювання напруги ± 1%
• Спотворення ≤ 2% (лінійне навантаження); ≤ 5% (нелінійне навантаження)
• Синусоїда форми вихідної напруги
• Крест-фактор 3:1
• Перевантаження 105% ~ 125%: увійдіть у режим байпасу через 1 хв; 125% ~ 150%: увійти в режим обходу через 30 секунд;> 150%: перейти в режим обходу через 300 мс
• Час відгуку Основний режим → Безпечний режим: 0 мс; Режим інвертора → Режим байпасу: 4 мс

• ЕФЕКТИВНІСТЬ
• Режим мережі ≥ 92%
• Аварійний режим ≥ 87%
• ЕКО-режим ≥ 97%

• БАТАРЕЯ
• Модель, що не потребує технічного обслуговування, технологія AGM
• Кількість Немає
• Напруга постійного струму 96 В
• Струм заряджання 6 А

• СИГНАЛІЗАЦІЯ
• Збій мережі, сигнал кожні 4 секунди
• Батарея розряджена, сигнал кожні 1 другий
• Перевантаження, подвійний сигнал кожні 1 с
• Збій ДБЖ, безперервний сигнал

• ЗАХИСТ
• Електронний захист акумулятора від короткого замикання + запобіжник
• Обмежувач вихідного струму перевантаження акумулятора
• Електронний фільтр вихідної напруги акумулятора
• EMI/RFI фільтр захисту від перешкод
• Перемикач EPO Так

• ІНШЕ
• Кількість вихідних розеток 1x Schuko, 2x IEC C13
• Комунікаційний порт RS-232, USB 2.0
• Шум ≤ 50 дБ (1 м)
• Робоча температура 0°C ~ 40°C
• Вологість 0 ~ 95%
• Вага ДБЖ / акумуляторної батареї ДБЖ: 10 кг
• Розміри ДБЖ / акумуляторної батареї: 440 x 88 x 468 мм
