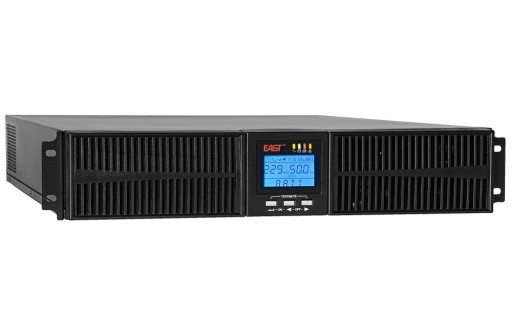

Онлайн джерело живлення ДБЖ 10кВА / 10кВт UPS10KV-RT-ON/H EAST

АВАРІЙНЕ ДЖЕРЕЛО ЖИВЛЕННЯ EAST UPS10KV-RT-ON/H 10000kW

UPS10KV-RT-ON/H потужністю 10kW - це ефективне джерело живлення EAST , призначене для професійного захисту та аварійного живлення вживаних електроприладів. Призначений для роботи із зовнішніми комплектами батарей (BM3). Великий запас енергії, високий ККД і найвищий коефіцієнт потужності PF 1.0 гарантують ефективну співпрацю з різноманітним кінцевим обладнанням. ДБЖ працює за онлайн-технологією, що означає повне відокремлення підключених пристроїв від впливу зовнішньої електромережі. Завдяки системі подвійного перетворення потужності ДБЖ постійно контролює та фільтрує отриманий струм, а потім заряджає внутрішні батареї та передає живлення на підключене обладнання. Можливий збій електромережі не впливає на роботу пристроїв, захищених джерелом живлення. Швидкий і безперебійний зв'язок з комп'ютером забезпечується USB-роз'ємом, а вбудований вимикач EPO дозволяє підключити джерело живлення до протипожежної установки. ДБЖ підтримує картку SNMP , яка дозволяє отримати доступ до ДБЖ і керувати ним через мережу. Додатковою перевагою ДБЖ є потужний зарядний пристрій на 5 А та можливість розширити запас аварійного живлення додатковими акумуляторами. Виберіть EAST UPS і отримайте найвищу надійність і безпеку експлуатації підключеного обладнання.

НАЙВАЖЛИВІШІ ФУНКЦІЇ ДБЖ:

• Підтримка напруги в режимі ОНЛАЙН – у разі збою живлення ДБЖ перемикається на резервне живлення від акумулятора протягом 0 мс ,
• Технологія подвійного перетворення (True Double Conversion) – повний захист від стрибків напруги та типових проблем з мережею,
• Легкий блок без батареї, призначений для роботи із зовнішніми акумуляторними модулями (BM3),
• Power Factor 1.0 - можливість підключення до 10 000 Вт (10 кВт) ,
• Потужний зарядний пристрій 5 А для швидкої зарядки зовнішніх модулів батареї,
• Форма вихідної напруги: синусоїда,
• Роз’єм входів і виходів типу Клема (гвинтові клеми),
• Роз’єм EPO (аварійне вимкнення живлення)для аварійного вимкнення (наприклад, для протипожежний захист системи),
• USB, RS-232 для моніторингу та керування роботою джерела живлення та приймачів,
• EMI / RFI фільтри проти перешкод - захист від електромагнітних перешкод від інших пристроїв,
• Активна корекція коефіцієнта потужності на вході (APFC),
• AVR функція - автоматичне регулювання вихідної напруги,
• Функція RST - можливість запуску від акумулятора (холодний старт),
• Вбудований і поворотний РК-дисплей,
• Універсальний корпус RACK / Tower, як окремо стоячий, так і для внутрішньої установки. серверна шафа,
• Високий ККД пристрою до 98% (режим ECO), до 94% у мережевому режимі,
• UPSmart PL – розширене програмне забезпечення для керування блоком живлення польською мовою,

• Можливість розширення за допомогою карти SNMP - для віддаленого керування ДБЖ через мережу LAN або ІНТЕРНЕТ,
• Можливість подовжити час автономної роботи шляхом додавання зовнішніх батарейних модулів,

ДЕ ВАМ ПОТРІБЕН ДБЖ?

• Аварійне джерело живлення ДБЖ для дому, офісу, компанії,
• Аварійне джерело живлення ДБЖ для електрогенераторів, агрегатів,
• Аварійне джерело живлення ДБЖ для медичних і спеціалізованих пристроїв,
• Аварійне живлення ДБЖ для чутливих пристроїв.

ОПИС РОЗ’ЄМІВ В АВАРІЙНОМУ ДЖЕРЕЛІ:

1. Вентилятори
2. Гніздо для карти розширення SNMP
3. Роз’єм заземлення
4. Перемикач вхідної напруги
5. Порт зв’язку USB
6. Порт зв’язку RS-232
7. EPO (аварійне живлення) роз’єм вимкнено)
8. Панель роз’ємів клем – вхід/вихід/зовнішній акумулятор (гвинтові клеми)

ВБУДОВАНИЙ РК-ДИСПЛЕЙ

Представлений блок живлення оснащений прозорим РК-екраном , який дозволяє відображати необхідну інформацію. З його допомогою користувач може легко прочитати стан заряду акумулятора, значення вихідної напруги або робочу частоту пристрою.

СТАБІЛІЗАТОР НАПРУГИ AVR

Аварійне джерело живлення має дві функції: холодний запуск і AVR . Перший дозволяє примусово працювати від акумулятора без підключення ДБЖ до мережі. Функція AVR — це система автоматичного регулювання напруги, яка дозволяє максимально збільшити час роботи батареї та дозволяє працювати під час стрибків напруги в умовах високої або низької напруги без надмірного непотрібного споживання батареї.

POWER FACTOR 1.0

Джерело безперебійного живлення оснащено PowerFactor 1.0. Це означає більшу потужність пристрою.Наприклад, пропонований ДБЖ з уявною потужністю 10 кВА з коефіцієнтом PowerFactor 1.0 може працювати з пристроями з потужністю 10 кВт . Тим часом дешевші джерела живлення, незважаючи на аналогічну потужність 10 кВА , але з коефіцієнтом PowerFactor 0,6 , можуть підтримувати пристрої з потужністю макс. 6 кВт.

РОБОЧІ ХАРАКТЕРИСТИКИ ДБЖ

Інтернет-джерела живлення використовуються там, де особлива увага приділяється безперебійному постачанню високоякісної електроенергії. ДБЖ за технологією on-line безперервно перетворює енергію, забезпечуючи вихідну напругу з оптимальними параметрами. Блок живлення повністю ізолює підключені пристрої від мережі. Незалежність від впливу зовнішніх умов електромережі є результатом того, що струм, що подається на вихід ДБЖ, надходить від вбудованих акумуляторів. Під час роботи ДБЖ внутрішні батареї заряджаються паралельно. Крім того, завдяки наявності інверторів ДБЖ здатний живити електрообладнання, зберігаючи справжню синусоїду у формі вихідної напруги.

• нормальний робочий режим - Коли ДБЖ працює в нормальному робочому режимі, електроенергія, отримана від електромережі, проходить через серію фільтрів і спрямовується в систему заряджання акумулятора. Саме тут блок живлення також передає енергію від батареї до вихідних розеток. Система подвійного перетворення потужності забезпечує незалежність від якості живлення в електричній мережі та дозволяє забезпечувати підключені пристрої енергією з оптимальними параметрами.

• аварійний режим роботи - у разі збою зовнішньої мережі блок живлення негайно переходить в автономний режим роботи. Тоді ДБЖ почне живити підключене обладнання, використовуючи енергію, що зберігається у внутрішніх батареях. Робота в аварійному режимі триватиме до відновлення роботи електромережі або повного використання наявних запасів енергії.

ФІЛЬТРИ ВІД ПЕРЕШКОДІВ EMI / RFI

Джерело живлення було виготовлено відповідно до останніх вимог до різноманітної роботи в різних середовищах установки. Виробник взяв до уваги, що ДБЖ може працювати поблизу інших пристроїв, які створюють більші або менші електромагнітні перешкоди. Тому вона оснастила свою продукцію фільтрами EMI/RFI, які гарантують належну роботу джерела безперебійного живлення.

EPO - АВАРІЙНЕ ВИМКНЕННЯ НАЖИВАННЯ

Використання роз'єму EPO (Emergency Power OFF) у пристрої дозволяє підключити ДБЖ до ПОЖЕЖНОЇ установки, за допомогою якої можна негайно вимкнути живлення до виходів джерела живлення.

ГУЧНІСТЬ ПРИСТРОЮ [дБ]

Джерела живлення ДБЖ мають вбудовану систему вентиляції, яка відповідає за їх належну вентиляцію. Тому їх робота може бути обтяжливою, якщо вони розміщені за столом у кімнаті або в спальні . Ми пропонуємо нашим клієнтам розмістити такий ДБЖ у місцях, де його експлуатація не буде обтяжливою для користувача. При цьому виробник заявляє, що гучність не перевищує 58 дБ (на відстані 1 метр).

UPSMART PL - ПРОГРАМА ДЛЯ КЕРУВАННЯ ДБЖ

• Нагляд, контроль та активне сповіщення про поточний технічний стан пристрою здійснюється спеціальним програмним забезпеченням для джерела живлення UPSmart . За допомогою програми можна не тільки точно контролювати всі параметри і керувати поточною працездатністю блоку живлення, але і автоматизувати роботу пристрою при виникненні конкретних ситуацій. Блок живлення синхронізується з комп'ютером за допомогою порту RS232 або інтерфейсу USB. Можливість персоналізації налаштувань істотно підвищує комфорт роботи з ДБЖ і покращує систему безпеки пристроїв, що живляться.

• Якщо ДБЖ підтримує мережеву карту SNMP , після її інсталяції пристрій також зможе отримати віддалений доступ до системи через локальну мережу або Інтернет.

Вибрані можливості UPSmart:

• Дистанційне керування функціями джерела живлення,
• Моніторинг параметрів мережі,
• Великі журнали подій,
• Планування часу та завдань,
• Безпечне завершення роботи системи у разі збою живлення,
• Автоматичне збереження відкритих документів,
• Керування акумулятором,
• Швидке збереження та завантаження налаштувань,
• Сумісність: Windows 95 - Windows 10, Linux,
• Мова інтерфейсу: польська , англійська , спрощена та традиційна китайська, іспанська, португальська, російська , італ. (Linux: англійська та китайська).

АВТОМАТИЧНЕ ЗБЕРЕЖЕННЯ ФАЙЛОВ ТА ВИКЛЮЧЕННЯ СИСТЕМИ

У разі збою живлення UPSmart дозволяє автоматично зберігати відкриті документи з наступним закриттям активних програм і контрольованим вимкненням комп’ютера. Залежно від типу використовуваної програми можна безпечно архівувати не тільки наявні файли, але й новостворені документи. UPSmart співпрацює з , серед іншого: з популярними програмами, що входять до офісних пакетів, графічними програмами або навіть редакторами вихідних файлів. Сумісність з іншими програмами залежить від підтримки команд керування, створених UPSmart . Джерела живлення UPS у поєднанні з багатим функціоналом програми UPSmart є найкращим рецептом безпеки даних.

• Це забезпечить оптимальну ємність акумулятора. При подальшій експлуатації ДБЖ варто виконувати один такий цикл на місяць.

СТАНДАРТНЕ ОБЛАДНАННЯ ДБЖ

МОЖЛИВОСТІ РОЗШИРЕННЯ ФУНКЦІЙ ДБЖ

Враховуючи сучасні системи управління живленням та потреби ринку, виробник дав можливість розширити можливості та функціональні можливості ДБЖ -a додатковими модулями напр. :

• Модуль SNMP - мережева карта для ДБЖ - для віддаленого керування через мережу LAN або Інтернет,
• Акумуляторна батарея - модуль батареї, що забезпечує подовжений термін служби батареї.

ТЕХНІЧНІ ДАНІ:

• ЗАГАЛЬНІ
• Тип живлення онлайн

• ПОТУЖНІСТЬ
• Повна потужність 10000 ВА (10 кВА)
• Ефективна потужність 10 000 Вт (10 кВт)

• ВХІД
• Напруга 230 В ±25%
• Частота 50 / 60 Гц
• Коефіцієнт потужності ≥ 0,99

• ВИХІД
• Напруга 230 В ±5%
• Частота 50 / 60 Гц
• Регулювання напруги ± 1%
• Спотворення ≤ 1% (лінійне навантаження)
• Форма вихідної напруги синусоїда
• Крест-фактор 3:1
• ККД 100% навантаження: ≥ 94% 60% навантаження: ≥ 94,5% ECO режим: ≥ 98%
• 110% перевантаження: перемикання на байпас через 60 хвилин; 110 ~ 125%: перемикання в режим обходу через 1 хв;> 150%: перейти в режим обходу через 30 с
• Час відгуку Основний режим → Безпечний режим: 0 мс; Режим інвертора → Режим байпасу: 0 мс

• АКУМУЛЯТОР
• Модель, що не потребує обслуговування, технологія AGM
• Кількість Немає
• Напруга постійного струму 192 В
• Струм заряджання 5 А

• СИГНАЛИ
• Збій мережі, сигнал кожні 4 секунди
• Розряджена батарея, сигнал кожні 1 секунду
• Перевантаження, подвійний сигнал кожні 1 секунду
• Збій ДБЖ, безперервний сигнал

• ЗАХИСТ
• Електронний захист акумулятора від короткого замикання + запобіжник
• Обмежувач вихідного струму захисту від перевантаження батареї
• Електронна фільтрація вихідної напруги батареї
• Фільтр перешкод EMI/RFI
• Перемикач EPO Так

• ІНШЕ
• Вихідний/вхідний роз’єм, гвинтові клеми
• Комунікаційний порт RS-232, USB
• Шум ≤ 58 дБ (1 м)
• Робоча температура 0°C ~ 40°C
• Вологість 0 ~ 95%
• Вага ДБЖ/батареї ДБЖ: 14 кг
• Розміри ДБЖ/батареї ДБЖ: 440x88x580 мм (2U)
