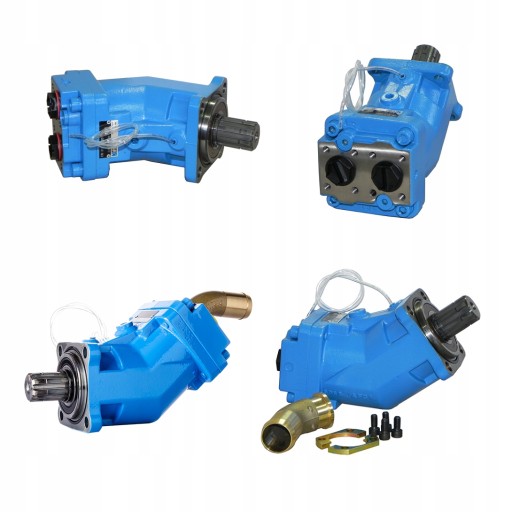

B1.40.13.002 - Поршневий насос 1-STRUM 12CM3 HYDRO Leduc

виробництво:

HYDRO Leduc S. A. S. Франція, символ: XPi 12 0523820

застосування:

призначений для роботи в систем, де робочий фактор є гідравлічним маслом. Він має широке застосування в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкій промисловості.

знаходить застосування в таких машинах, як: самоскиди, гаки, причепи, цистерни під тиском, гідравлічні крани, лебідки, Бетономішалки, Роторні плуги, Трактори, Сільськогосподарська техніка, агрегати hydr. і т.д.

через універсальних параметрів насоси XPi можуть використовуватися замість насосів інших серій з аналогічними застосуваннями.насоси XPi можуть бути замість серії: X, XP, KFA, KFA2FO, a17fo, a17fno, SCP, SCPT, SAP, F1, F2, BI, EOS, FOX, 145 64, KLS та інші...

Гідро насос LEDUC XPi 12 0523820 і аналоги інших виробників:

• закон: SCP-012R-N-DL4-L35-S0S-000
• закон: SCP-012R-N-DL4-H35-S0S-000
• зліва: SCP-012l-N-Dl4-L35-S0S-000
• зліва: SCP-012l-N-dl4-H35-S0S-000

Parker еквіваленти:

• справа: F1-12-R 378 2212
• зліва: F1-12-L 378 2211

ТЕХНІЧНІ характеристики:

поршневий насос, похилий, 1-струменевий зі змінним напрямком обертання.

робочий об'єм [см3]: 12                                                                Максимальний робочий тиск [bar]: 380                                           максимальний піковий тиск & gt; 5сек [бар]: 420                                Максимальна швидкість обертання [obr/min]: 3150                                     максимальний крутний момент для 380 бар [Нм]: 76                           вага з всмоктуючим патрубком [кг]: 9,65

підключення і правила роботи:

всмоктуючий патрубок: fi 1 1/2"; нагнітальний патрубок: G 3/4 " BSP

кожен насос продається в комплекті з патрубком сисним. Цей патрубок обов'язково повинен використовуватися при підключенні насоса до гідравлічної системи. Користувач може використовувати Старий патрубок, але ви повинні зробити до цього переконайтеся, що внутрішній перетин на старому патрубку не менше. Загальне внутрішнє перетин по всій лінії всмоктування не повинно бути менше перетину патрубка з комплекту.

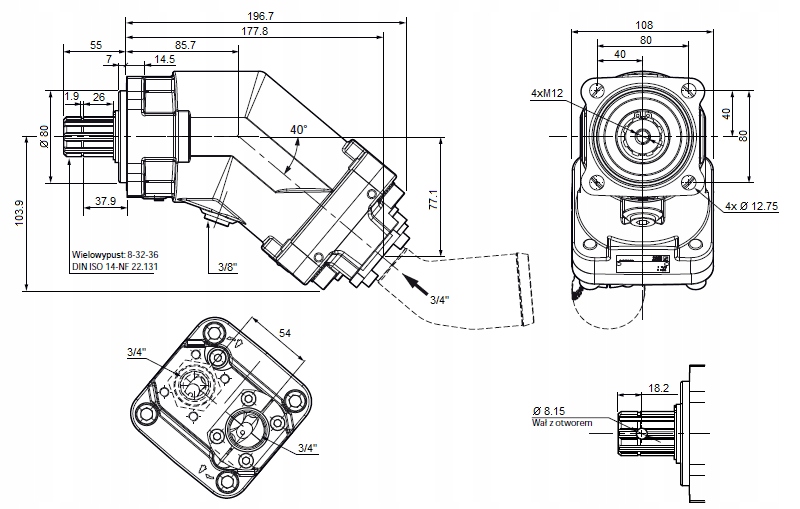

7-Поршнева конструкція, нахил осі поршнів щодо осі вала 40°. Компактна і компактна конструкція, передній підшипник одночасно центрує насос. Фланець ISO кріпиться на 4 болта, відстань 80x80mm; Центральний замок 80mm, шліцьовий вал 8-32-36, масляні порти задні, всмоктуючий патрубок на 45° в комплекті.

насоси оснащені пластиковими трубками, з'єднаними з простором між двома ущільненнями: зовнішнім високотемпературним і внутрішнім гідравлічним. Крім функції розвантаження, трубки також виконують функцію контролю. Якщо в трубці з'явилося масло, то слід здати насос в Сервісне обслуговування. Ремонт, як правило, буде відносно дешевим і може бути запланований. Таким чином можна уникнути раптових збоїв.

технологія:

серія насосів XPi оснащена посиленими подвійними ущільненнями вала разом з трубкою для перевірки стану цих ущільнень. Еластомерний quadring у фланці замість паперової прокладки забезпечує кращий контакт між насосом і насадкою. Новий розподільний вал і прямий привід блоку циліндрів через конічні Поршні, серед інших переваг, знижують рівень шуму. Насоси XPi мають порожнисті поршні для подачі високого тиску для змащення ніг. Таким чином, зі збільшенням робочого тиску збільшується тиск мастила, що впливає на довговічність агрегату.

переваги:

основні переваги поршневих насосів XPi: невеликі розміри, значно знижений рівень шуму, висока швидкість обертання, простота використання, висока довговічність.

версії та аксесуари:

серія поршневих насосів XPi становить десять 1-струменевих моделей. Гідравлічні насоси поставляються з всмоктуючими патрубками 1"1/2, 2", 2"1/2, з яких ви можете вибрати один при замовленні. Ви також можете замовити насоси з наскрізним клапаном, який дозволяє насосам XPi працювати безперервно,не викликаючи проблем з перегрівом робочої рідини, не впливаючи на довговічність і не заважаючи існуючій гідравлічній системі.

ще одним аксесуаром є дефлектор, який захищає насос від бруду з дороги, особливо при приводі насоса карданним валом. Ви також можете замовити муфту для підключення до карданного валу, який поставляється з дефлектором на заводі.інші муфти доступні на замовлення.
