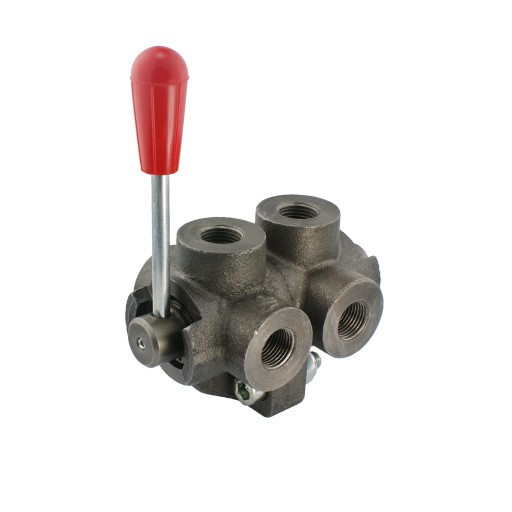

6-ХОДОВИЙ ГІДРАВЛІЧНИЙ КУЛЬОВИЙ КРАН

ТИП 6/2 1/2" НОРМАЛЬНО ЗАКРИТИЙ

Виробництво:

Оригінал Італійський продукт бренду Oleodinamica Marchesini, символ: DF 6 1/2"; 1.35.26.023

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та в широкій промисловості.

Встановлений на одній секції в розподільнику, він дозволяє перемикати керування між двома гідроциліндрами простої або подвійної дії, а також між двома гідромоторами.

Принцип роботи:

6-ходовий клапан з 3-позиційним важелем - це не що інше, як два 3-ходових клапана, скручених разом в один клапан , що має загальний повзунок і загальний важіль для управління. Завдяки такій конструкції клапан дозволяє перемикати напрямок потоку на двох паралельних гідравлічних лініях.

Хоча налаштування клапана відкриває потік від P і P1 до приймачів A і B, A1 і B1 у цей час перекриваються. Поворот важеля на 90° має протилежний ефект.

Нормально закритий клапан. Встановлення важеля в середнє положення ізолює (закриває) усі отвори A, A1, B, B1, P і T. У цьому положенні потік через клапан повністю блокується.

Підключення:

Підключіть P і P1 до ліній живлення, наприклад, секцій у колекторі, підключіть A і B до першого ресивера, наприклад, до приводу або гідравлічного двигуна. підключіть A1 і B1 до другого приймача, наприклад, до приводу або гідравлічного двигуна.

Технічні дані:

• Максимальний потік: 60 л/хв
• Кількість гідравлічних отворів у корпусі: 6
• Внутрішня різьба в корпусі: [BSP] 1/2"
• Матеріал корпусу: чавун
• Максимально допустимий тиск: 250 бар
• Вага: 2,628 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла

Гідравлічне схема кульового крана 6 /2 нормально закритого (фото):
