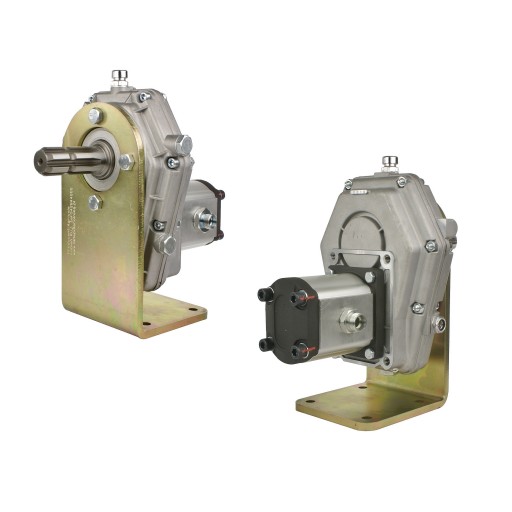

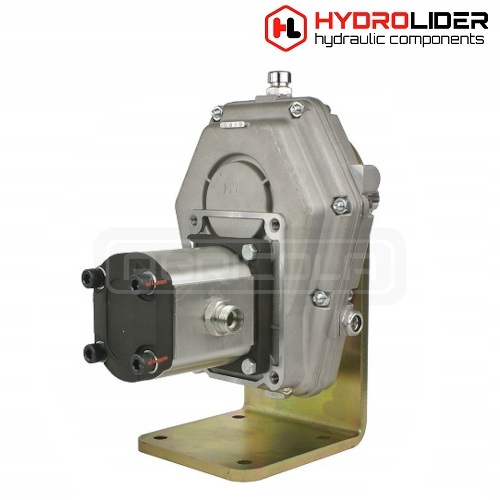

МУЛЬТИПЛІКАТОР З ГІДРАВЛІЧНИМ НАСОСОМ

ТА МОНТАЖНИМ КРОНШТЕЙНОМ ДЛЯ

ОСНОВ

У набір входять:

• Множник 1:3,8
• Монтажний кронштейн
• Шестеренчастий насос 26 см3
• З'єднувальна муфта
• Гвинти та з'єднання

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.45.03.055

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та широкому розумінні промисловості.

Міцний і ефективний набір, ідеальний для малих і середніх лісових і будівельних машин і тракторів, включаючи C-330, C-360, C-385, ZETOR, MF та інші з приводом ВВП.

Використовується там, де оригінальний гідравлічний насос, встановлений у машині, недостатньо потужний і ефективний або коли потрібна додаткова нова гідравлічна система для керування щойно встановленим обладнанням.

Технічні дані набору:

Коробка передач має виступаючий карданний вал, таке рішення дозволяє приводити коробку передач різними типами карданних валів або Вали відбору потужності.

Це рішення дозволяє встановити трансмісію далі від трактора чи іншого джерела приводу ВВП і розмістити її, наприклад, безпосередньо на робочій машині.

Ефективність комплекту:

Ефективність залежить від обертів карданного вала, до якого підключений комплект. Чим вище оберти ВВП, тим ефективніший насос.

Ефективність набору в л/хв відносно обертів на карданному валу:

• 220 об/хв на карданному валу ККД 21L/ хв
• 320 об/хв на ВВП, продуктивність 32 л/хв
• 430 об/хв на ВВП, продуктивність 43 л/хв
• 540 об/хв на ВВП, місткість 53 л /хв

ККД набору в л/хв щодо обертів двигуна в тракторах C-330, C-360, C-385, ZETOR, MF 255 і похідних:

• 800 об/хв на ККД двигуна 21 л/хв
• 1200 об/хв на ККД двигуна 32 л/хв
• 1600 об/хв на ККД двигуна 43 л/хв
• 2000 об/хв на двигуні, ККД 53 л/хв

Технічні дані коробки передач:

• Передаточне число: 1:3,8 Максимальна потужність: 20 кВт
• Типовий карданний вал 1,3 виступає від коробки передач /8"
• Оберти карданного вала: макс. 540 об/хв
• Має видошукач для перевірки рівня мастила в коробці
• Можливість роботи з насосами друга і третя група
• Матеріал: корпус - алюміній, шестерні - сталь

Потрібна заправка трансмісійним маслом.

Для першого використання до збільшити термін служби редуктора, рекомендується міняти масло після перших 50 годин роботи.

Технічні дані насоса:

• Геометричний об'єм: 26 см3/об
• Напрямок обертання: правий
• Максимальна швидкість обертання: 2500 об./хв.
• Максимальний робочий тиск: 25 МПа
• Максимальний тиск у взаємодії з коробкою передач: до 23 МПа

Технічні дані кронштейна:

Кронштейн стабілізує мультиплікатор під час роботи та дозволяє прикріпити мультиплікатор до основи будь-де на машині, подалі від трактора чи приводний блок.

• Матеріал: сталь
• Покриття: оцинковане
• Товщина листа: 8 мм

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. З огляду на безпеку товару під час транспортування та обмеження, що випливають із правил кур’єрських компаній, набір відправляється в розібраному вигляді.
