адаптер живлення VANTRUE VP01 використовується для підключення автомобільних відеореєстраторів безпосередньо до електричної системи автомобіля. Завдяки цьому можливе живлення відеореєстратора безпосередньо від акумулятора автомобіля, що дає доступ до активного режиму паркування відеореєстратора. Це рішення рекомендується для моніторингу паркувальних подій. Адаптер живлення дозволяє обробляти напругу 12-24 В до 5 в, яке необхідно для живлення камери. Відмінною особливістю адаптера в порівнянні з гніздом прикурювача з постійним живленням є захист акумулятора від надмірного розряду, а також підтримка функції ACC, що передає інформацію про запалювання на камеру.

підключення Vantrue VP01

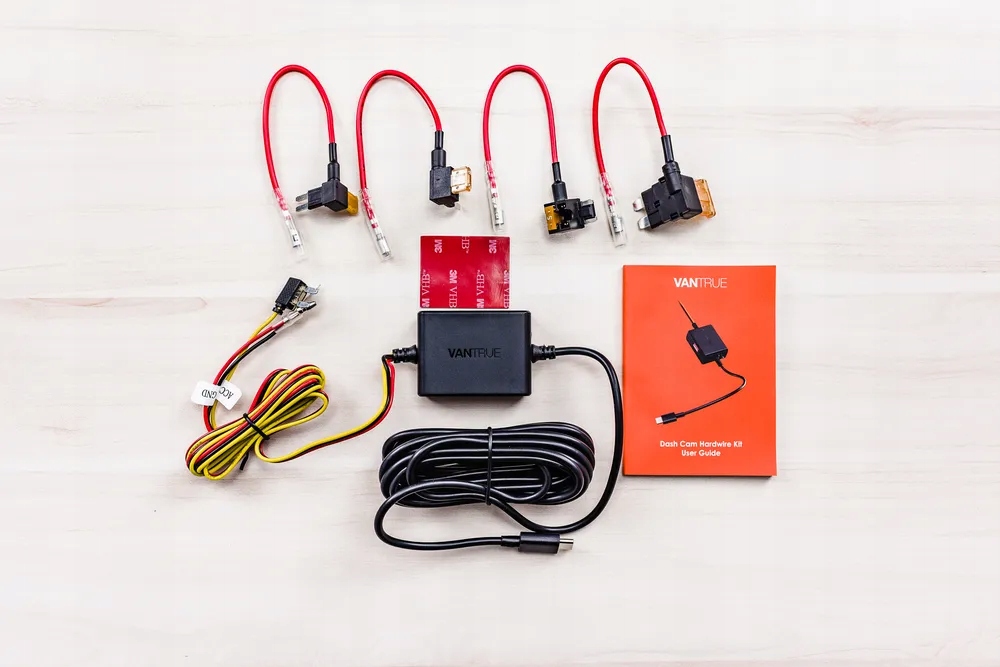

адаптер має три вхідних дроти:

1)  Battery+ (червоний) < /b > - підключається до ланцюга живлення постійного струму, яка також подає напругу при виключенні запалювання.2) ACC (жовтий) - підключається до ланцюга, яка активна при включенні запалювання в автомобілі(повороті ключа в замку запалювання). Джгут проводів ACC завершується фітингом стандарту ATS.3) GND (Чорний) - заземлення, має бути прикріплено, наприклад, до елементу кузова автомобіля.

довжина проводів від адаптера до їх закінчення становить ОК.1 м.

Довжина кабелю USB-C від адаптера до штекера становить ОК. 3,5 м.

на адаптері знаходиться діод, який при подачі напруги на камеру загоряється зеленим світлом, а при відсутності живлення камери-червоним.

увага! Монтаж адаптера живлення повинен здійснюватися фахівцями, кваліфікованими в області автомобільної електроніки. Неправильне підключення адаптера може в крайніх випадках призвести до пошкодження адаптера або електричної системи автомобіля!

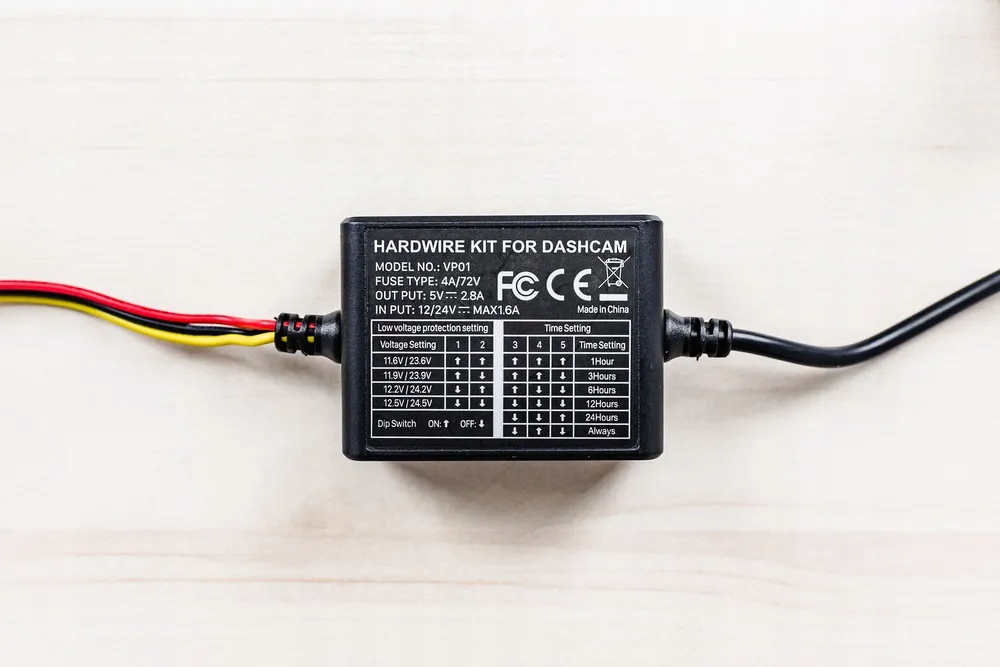

адаптер Vantrue VP01 працює з електричними установками 12-24V ідозволяє встановити один чотири рівня відключення живлення у разі падіння вхідної напруги від електричної системи:

1) 11.6 V / 23.6V2) 11.9 V / 23.9V3) 12.2 V / 24.2V4) 12.5 v / 24.5 v
