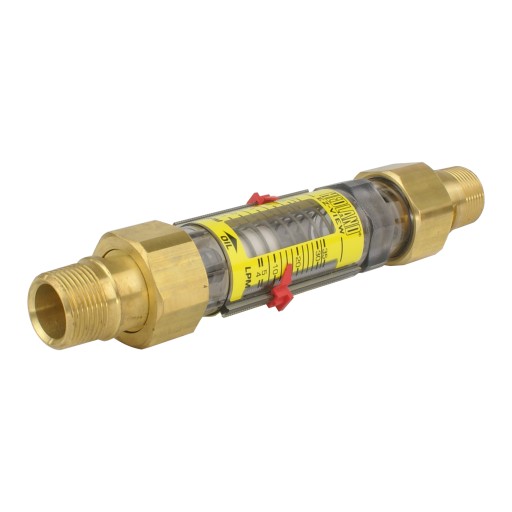

РОЗХОДОМІР ЗІ ШКАЛАМИ ДЛЯ ВИМІРЮВАННЯ ПОТОКУ НАФТИ

Виробництво:

Оригінальний продукт Hedland, символ: 1.54.00.021

Прості в установці, стійкі до ударів витратоміри тиску, що працюють у будь-якому положенні з точністю до 5%, призначені для вимірювання витрати масла в гідравлічних системах із витратами в діапазоні від 15 до 60 л/хв.

Витратомір також можна використовувати для вимірювання витрати інших рідин. Нижче наведено таблицю вибору та перерахунку (стандартна шкала коригувальних коефіцієнтів

) для даного носія. У разі використання витратоміра масла для іншого середовища витрата

має обчислюватися кожного разу відповідно до таблиці нижче. Таблиця містить інформацію, для яких середовищ даний витратомір рекомендовано (R),

Не рекомендовано (N) або рекомендовано звернутися до виробника (C).

ПРИНЦИП ДІЇ:

Витратоміри зі змінним перетином. Фланець (1) з гострими краями точної форми, розміщений у вузлі поршня (2), створює кільцевий отвір разом із вимірювальним конусом (3). Потік рідини через витратомір створює різницю тиску в отворі, рухаючи поршень у напрямку, протилежному дії пружини (4). Поршень рухається точно і прямо пропорційно швидкості потоку. Калібрована пружина діє проти напрямку потоку. Ця пружина знижує чутливість до в'язкості та дозволяє монтувати витратомір у будь-якому положенні, навіть догори дном. Витрата зчитується, спостерігаючи за червоною лінією індикатора витрати (5) на поршні по відношенню до каліброваної числової шкали, розташованої на зовнішній поверхні прозорого корпусу витратоміра.

РОБОТА В БУДЬ-ЯКОМУ ПОЛОЖЕННІ:

Унікальна пружинна конструкція лінійного витратоміра зі змінним поперечним перерізом дозволяє монтувати витратомір у будь-якому положенні без погіршення точності вимірювань. Він може бути встановлений горизонтально або вертикально, або з додатковою зворотною шкалою, що дає вам можливість контролювати потік зверху вниз.

ЛЕГКА ДЛЯ ЗЧИТАННЯ ШКАЛА:

Цей витратомір є найбільш читабельним продуктом у своєму класі. Яскрава кольорова шкала потоку (6) має жирні цифри та ділення, які легко читаються. Завдяки підвищеній роздільній здатності помилка паралакса, пов’язана з конкуруючими витратомірами з прямим зчитуванням, практично виключена.

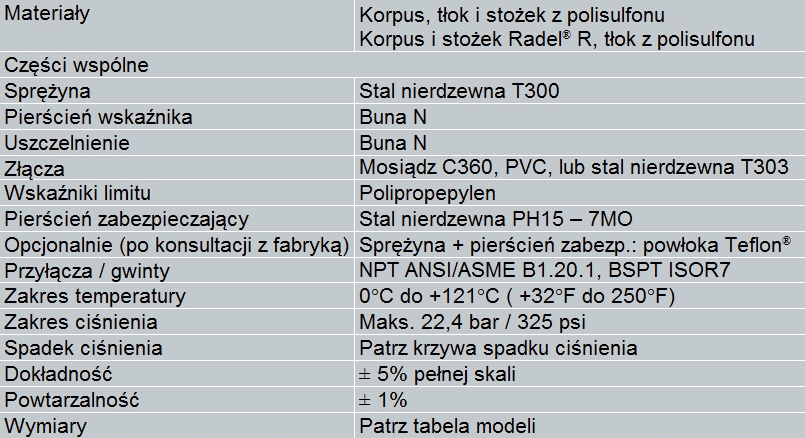

СУЦІЛЬНА КОНСТРУКЦІЯ:

Комплект витратомірів із з’єднаннями, виготовлений із високостійкого полісульфону, містить мінімальну кількість рухомих частин, що забезпечує надійне, безвідмовне показання швидкості потоку широкий асортимент рідин.

ТОЧНІСТЬ ТА ПОВТОРЮВАЛЬНІСТЬ:

Точність витратоміра знаходиться в межах ±5% від повної шкали під час вимірювання рідин із в’язкістю та питомою вагою до рідин, які використовуються для калібрування. Повторюваність в межах ±1% Це особливо важливо в циклічних застосуваннях, де потрібні постійні показання.

РОБОЧА ТЕМПЕРАТУРА ТА ТИСК:

Максимальна робоча температура становить 121°C (250°F).

Максимальний робочий тиск становить 22,4 бар/325 psi.
