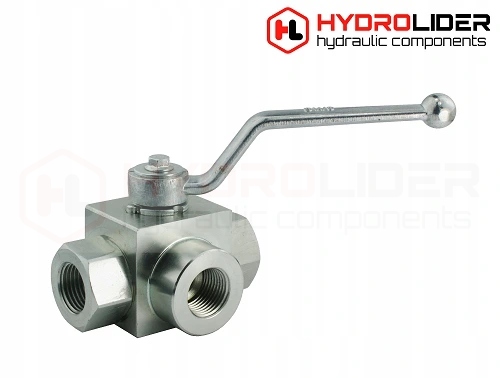

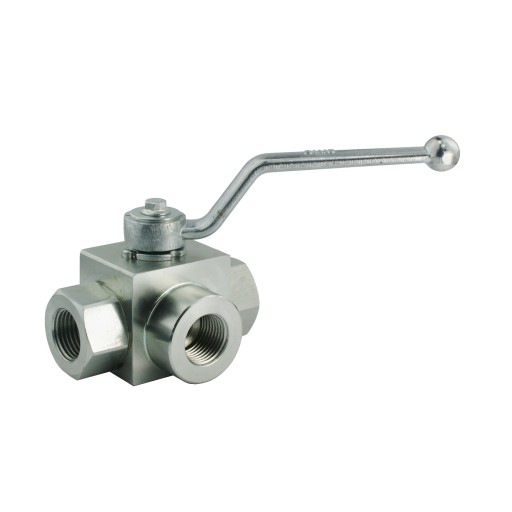

3-ходовий гідравлічний кульовий клапантип 3/2; Внутрішня різьба 3/4"

виробництво:

оригінальний продукт марки Hydrolider, символ: 1.35.24.016

застосування:

має широке застосування в гідравлічних системах в сільському господарстві, садівництві, лісовому господарстві, будівництві і широко відомої промисловості.

принцип роботи:

клапан використовується для перемикання всього потоку масла між двома незалежними гідравлічними лініями. Поворот важеля на 90 градусів призводить до повного закриття потоку масла на гідравлічній лінії, де потік до цього часу був вільним, і одночасного повного відкриття потоку на іншій лінії, яка до цього часу була повністю закрита. Клапан може управлятися навіть при високому тиску.

підключення:

підключіть P до лінії подачі, підключіть A і b до двох гідравлічних лініях, між якими необхідно перемикати потік масла.

ТЕХНІЧНІ характеристики:

• максимальна витрата: 100 л/хв
• кількість гідравлічних отворів в корпусі: 3
• Внутрішня різьба в корпусі: [BSP] 3/4"
• Матеріал корпусу: оцинкована сталь
• допустимий максимальний тиск: 400 бар
• вага: 1500 кг

діапазон температур і тип масла:

• допустима температура навколишнього середовища: від -40 C до +60 c
• допустима температура масла: від -15 C до +80 c
• Тип масла: гідравлічне масло на основі мінерального масла

гідравлічна схема кульового клапана 3/2 (зображення:):
