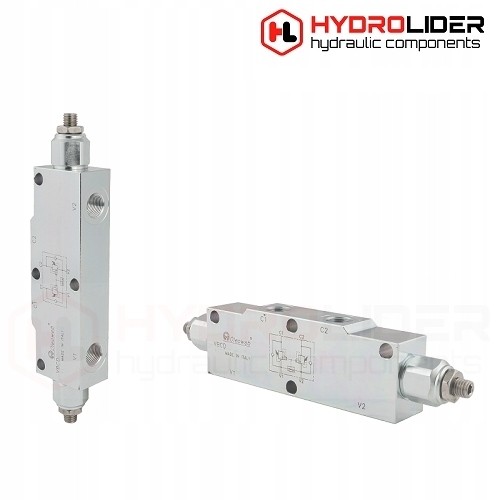

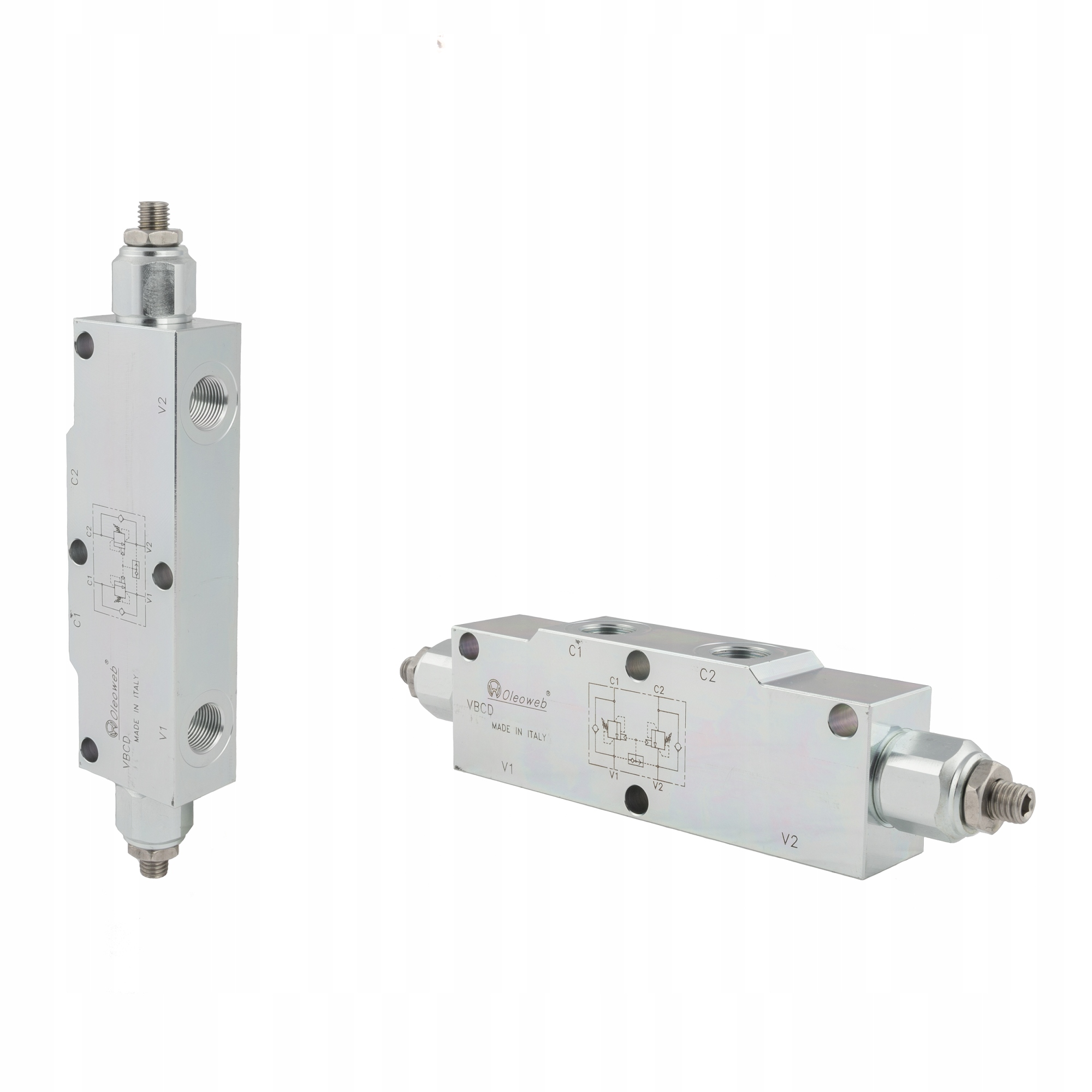

A1.35.18.315 - ЛІЧИЛЬНИК КЛАПАН ПІД VBCD 1/2 60L ГІДРОЛІДЕР

принцип роботи:

клапан "counterbalance" являє собою своєрідне з'єднання типового замку до приводу (VBPSE) з переливним клапаном (VMP). Він використовується для блокування руху штока поршня приводу в обох напрямках. Рух приводу в протилежному напрямку не забезпечується. Забезпечує стабілізацію положення штока поршня в той момент, коли ми не управляємо розподільником, а на привід діють великі сили.

блок клапана перестає працювати, коли ми починаємо керувати гідравлічним розподільником або коли сили, що діють на привід, занадто великі і, отже, перевищено тиск, встановлений на клапані.

особливо рекомендується для високонавантажених приводів, що дають зворотний тиск в напрямку клапана і працюють серіями з великою кількістю рухів. Рекомендується для використання, якщо клапани типу OVERCENTER не працюють належним чином, наприклад, викликають стрибок приводу.

клапан може використовуватися в якості гальма і блокування обертання гідравлічного двигуна. У той момент, коли ми перестаємо керувати двигуном, клапан, не піддаючи двигун і розподільник пошкоджень, поступово загальмує двигун, а потім захищає його від вільного обертання. Клапан здатний гальмувати і забезпечувати тільки один напрямок обертання.

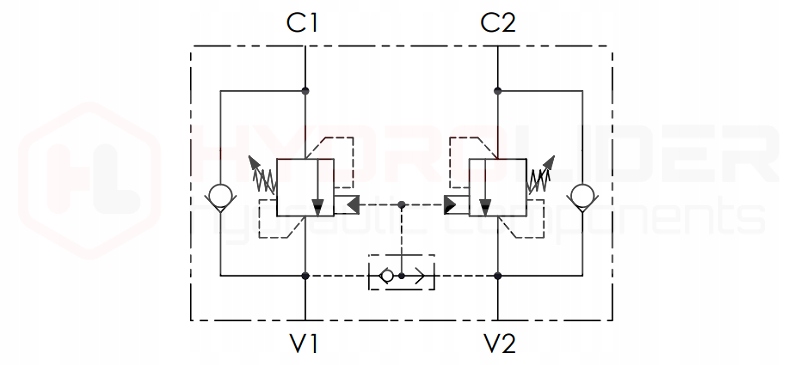

підключіть V1 і V2 до ліній живлення, наприклад, секцій в гідравлічному розподільнику. Підключіть C1 і C2 до приймача, наприклад, до приводу подвійної дії.

потік від V2 до C2 повністю блокується, коли на V1 і V2 не працює тиск. Потік від V2 до C2 відкривається, коли на V1 або V2 діє тиск.
