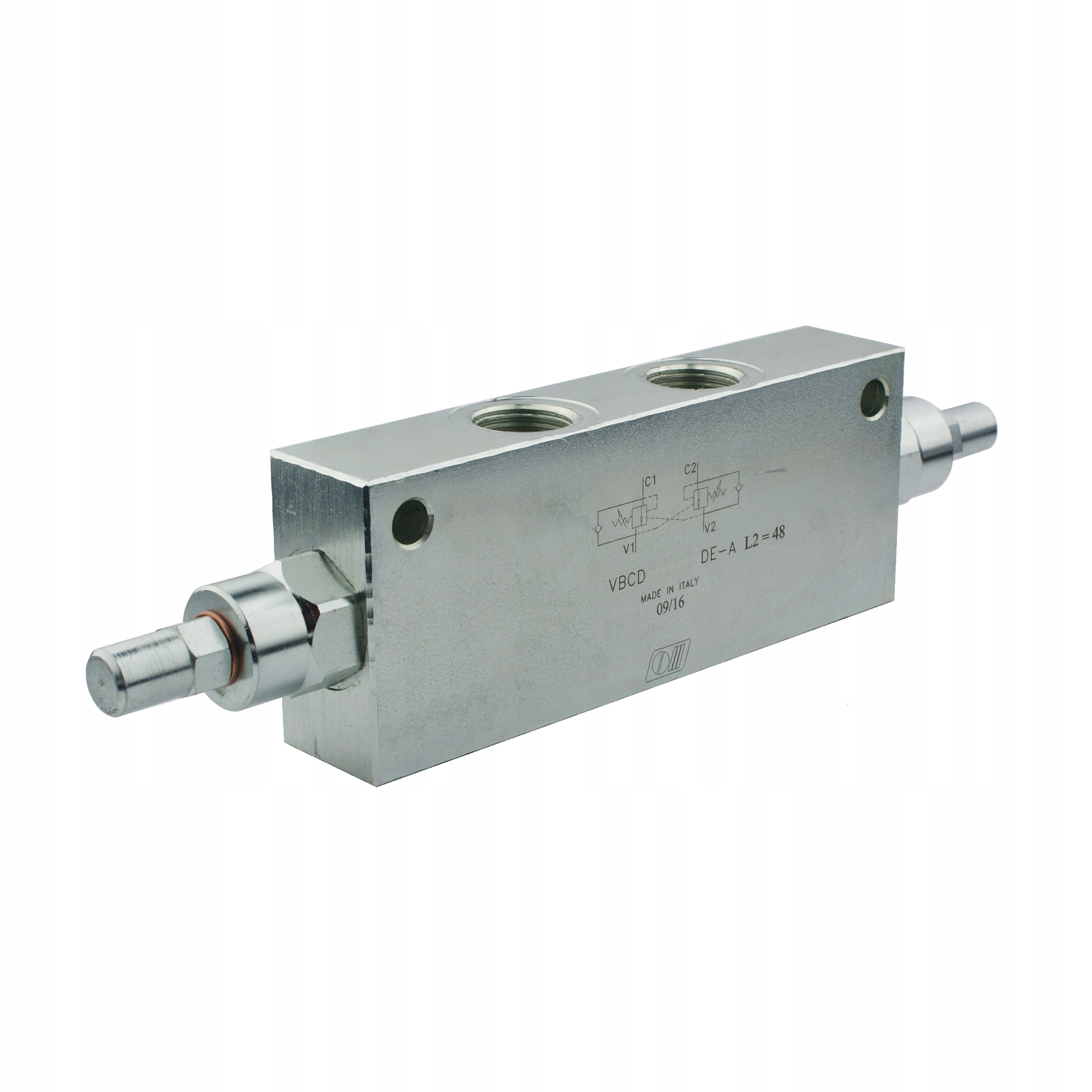

A1.35.18.110 - ГІДРАВЛІЧНИЙ КЛАПАН OVERCENTER VBCD 3/8 DE-A ЗАМОК

принцип роботи:

клапан "overcenter" являє собою своєрідне з'єднання типового замку до приводу (VBPSE) з перепускним клапаном (VMP). Він використовується для блокування руху штока поршня приводу в обох напрямках. Рух приводу в протилежному напрямку не забезпечується. Це забезпечить стабілізацію положення штока поршня в той момент, коли ми не керуємо розподільником, а на привід діють великі сили.

блок клапана перестає працювати, коли ми починаємо керувати гідравлічним розподільником або коли сили, що діють на привід, занадто великі і, отже, перевищено тиск, встановлений на клапані.

клапан може використовуватися в якості гальма і блокування обертання гідравлічного двигуна. У той момент, коли ми перестаємо керувати двигуном, клапан, не піддаючи двигун і розподільник пошкоджень, поступово загальмує двигун, а потім захищає його від вільного обертання. Клапан здатний гальмувати і забезпечувати тільки один напрямок обертання.

підключіть V1 і V2 до ліній живлення, наприклад, секцій в гідравлічному розподільнику. Підключіть C1 і C2 до приймача, наприклад, до приводу подвійної дії.

потік від V1 до C1 і від V2 до C2 повністю блокується, коли тиск на V1 і V2 не працює. Потік від V1 до C1 і від V2 до C2 відкривається, коли на V1 або V2 діє тиск.

ТЕХНІЧНІ характеристики:

максимальна витрата: 40 л/хв Кількість гідравлічних отворів в корпусі: 4 Внутрішня різьба в корпусі: 3/8" [BSP] Матеріал корпусу: оцинкована сталь допустимий максимальний тиск: 350 бар Standardoe установка переливних клапанів: 320 бар вага: 1,944 кг

діапазон температур і тип масла:

допустима температура навколишнього середовища: -40 C до +60 C допустима температура масла: від -15 C до +80 c тип масла: гідравлічне масло на основі мінерального масла

Гідравлічна схема клапана vbcd de-a (Фото)):
