A1.35.10.015 - ГІДРАВЛІЧНИЙ КЛАПАН VPR3 РЕГУЛЯТОР ПОТОКУ 80L

принцип роботи:

регулятор ділить основний потік масла насоса на два незалежних потоку, які можуть живити дві незалежні гідравлічні системи. Це дозволяє встановити конкретний потік на першому головному приймачі, надлишок масла зливається на другий приймач. При зміні продуктивності насоса головний приймач завжди отримує однакову кількість масла, витрата коливається тільки на другому приймачі.

ідеально підходить для тракторів та інших машин, де одним насосом живиться Рульове управління (orbitrol) і головна гідравліка (Фронтальний навантажувач). Потім на орбітроле встановлюється постійний потік, інша частина масла буде живити гідравліку в навантажувачі. Кількість масла, що подається на Навантажувач залежить від продуктивності насоса в будь-який момент часу. Кількість масла, що подається на орбітрол завжди фіксоване, що забезпечує плавне і плавне управління машиною.

регулювання клапана здійснюється за допомогою ручки, можливість закріплення налаштувань за допомогою контргайки. Має вихід для підключення манометра.

приєднайте E до лінії подачі і P до пріоритетного приймача або до лінії гідравлічної системи, де потрібно регулювання витрати. Підключіть B до другого приймача.

компенсація тиску:

регулятор має компенсацію, тобто немає падіння тиску масла за клапаном. Завдяки цьому, після регулювання, двигун зберігає майже початковий крутний момент. Звичайні Дросельні клапани у співпраці з двигунами нагрівають масло, також не мають компенсації, через що при регулюванні обертів двигун також втрачає потужність.

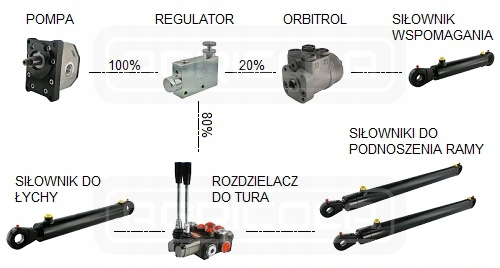

приклад використання регулятора в гідравліці трактора (рис.):
